Опис производа
Балл вентил А105 дизајниран је да се придржава АПИ 6Д, АСМЕ Б16.34 и НАЦЕ МР0175 стандардима. Крајње везе су доступне у прирубници, гузици - заваривање, утичница - опције или навојне опције, са номиналним величинама у распону од ДН15 до ДН200. Може се конфигурирати са различитим типовима погона, укључујући ручне, пнеуматске или електричне актуаторе и широко се користи за високе - искључене апликације - ОФФ апликације у цевоводима - у градским системима за дистрибуцију гаса и хемијских биљака.
Карактеристике:
Велика снага: Интеграл ковани тијело за вентило А105 са затезну чврстоћу већу или једнаку 485 МПа, приноса приноса већу или једнаку 250 МПа и фактору сигурности већег или једнака 4.
Високо заптивање: Балл и седиште су упарени и тло, са површинским никлом - пресвученим или тешким легуром - пресвученим пресвлачењем за постизање АНСИ / ФЦИ 70 - 2 класе ВИ НОЗЕЛО ЦХЕСТАГЕ; Сједала опруга аутоматски надокнађује хабање.
Ватроотпорни и анти- статички статички: Графитно паковање формира секундарно заптивање током пожара; Проводни извори између стабљике, лопте и вентила органа осигуравају отпор мањи од или једнак 10 Ω.
Превенција стабљике: Дно - монтирани стабљика са поклопцем поклопца роњења - Структура за заптивање спречава избацивање ставка, омогућавајући замену на мрежи.
Вишеструке опције везе: Прирубнички крајеви у складу су са Асме Б16.5, Бутт - Заваривање се завршава Асме Б16.25, а навојни се завршава АНСИ Б1.20.1 (НПТ) за директно уградња цевовода.
Лако одржавање: Два - комад или три - дизајн комада омогућава вађење кугле и седишта без расјеничког цевовода; Продужени дизајн поклопца олакшава изолацију и даљинско управљање.
Спецификација производа
Оцена притиска: класа 900ЛБ
Тело: А105
Балл: СС316
СТЕМ: А182 Ф316
Сеат: Девлон
Стандарди
Дизајн и израда: АПИ 6Д
Лице у лице: АСМЕ Б16.10
Прирубнички крајеви: АСМЕ Б16.5
Тест и инспекција: АПИ 598
Одаберите кључне тачке
1. Радни параметри: Одредите материјал за тело вентила на основу медија, температуре и притиска. А105 је погодан за не - корозивно или благо корозивне медије који раде на - 29 степени до 425 степени. За природну гас који садржи Х₂С, изаберите НАЦЕ МР0175 верзију отпорне на сумпор. За температуре испод -46 степена користите ЛФ2 ковани челик.
2 Тип заптивања: За чисте медије на собној температури, изаберите ПТФЕ или Р - мекане бртве; За медије које садрже честице или на високим температурама, изаберите Стеллите металне тврде бртве.
3. Врста везе: за високе - притисак, велика - главне линије пречника, изаберите заваривање - заваривање се завршава; За подручја која су предмет често одржавање, изаберите Прирубнице; За мала - пречник скид - монтирану опрему, изаберите интерне нити или заваривање утичнице.
4. Поставка:
- приручник: Ручка или мењач са кључаном отвором за спречавање случајне операције;
- пнеуматично: двоструко- глума или пролеће - повратак, опремљен са соленоидним вентилом, филтер - вентил за смањење притиска и ограничење прекидача;
- Електрични: на - или модулирајуће тип, експлозију - доказ ИИЦ Т6, ИП68.
5. Додатне функције: за подземну инсталацију, стабљика вентила и заштитни поклопац морају се продужити; За рад паре мора се обезбедити носач за дисипацију топлоте; За двосмерно заптивање, треба одабрати ДИБ-1 структуру.

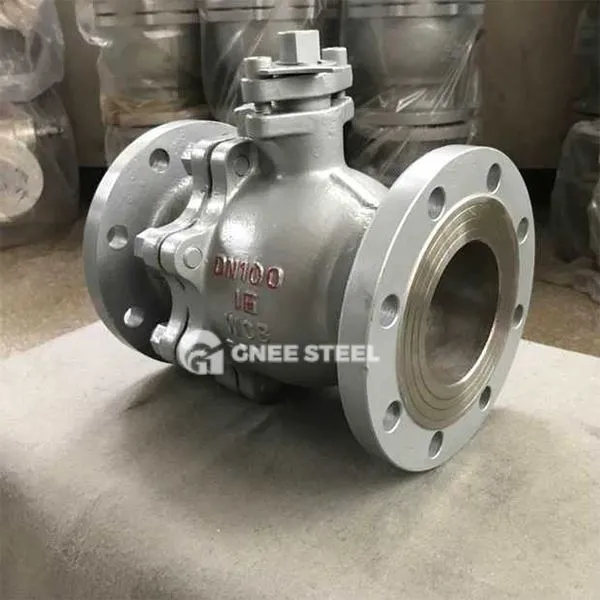

А105 Балл вентил
