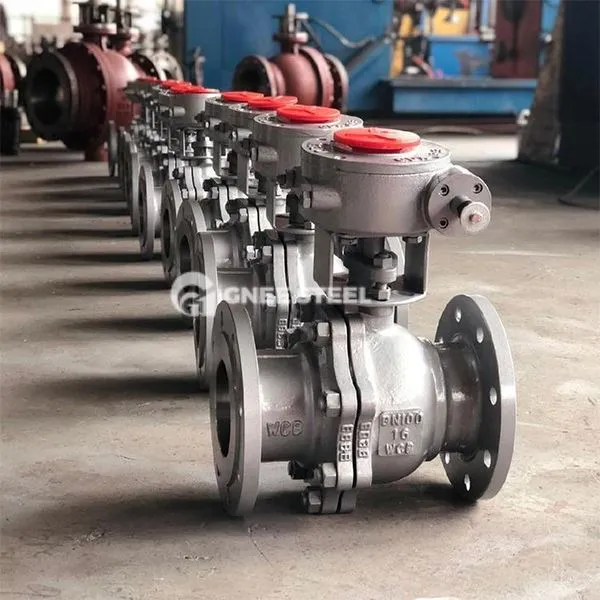

Крај прирубнице са лоптом вентилом

Балл вентил за прирубну коланцу је кугласти вентил који је повезан са системом цевовода кроз прирубницу прирубнице. Његов језгро отварање и затварање је лопта са кружним кроз рупу која може постићи потпуну отворену / блиску контролу средњег ротације од 90 степени.
Основне компоненте
Тело вентила и прирубница: Прирубни крај усваја стандардну прирубницу (као што је АНСИ, ДИН) како би се осигурала чврста веза са цевоводом и олакшала инсталацију и демонтажу; Седиште лопте и вентила: Лопта је углавном израђена од нерђајућег челика или легура, а седиште вентила усваја ПТФЕ или метални чврсти печат, што је погодно за висок температур, висок температурни и корозивни медиј; Ставка и актуатор вентила: Подржава приручник (ручка) или аутоматски (пнеуматски / електрични) погон и преноси обртни момент до лопте да бисте довршили радњу и затварање.

Принцип рада
Механизам за отварање и затварање
Лопта је ротирана 90 степени ротирањем стабљика вентила, тако да је кроз рупу лопте поравнати са цевоводом (потпуно отвореним) или вертикалним (потпуно затворено), како би се постигао средњи проток или прекид.
Прирубничка веза осигурава непропусност вентила и цевовода како би се избегло пропуштање медија.

Основне карактеристике
Отпор ниског протока и високо заптивање

Дизајн пуног проврта чини отпорност на течност близу равне цеви, смањујући губитак притиска;
Сједиште ПТФЕ вентила постиже нулту цурење на собној температури, а метална тврда бртве има температуру отпорност до 450 степени, погодна за оштре услове рада.
Једноставан рад и трајност

9 0 Дипломирано брзо отварање и затварање, време рада може бити кратак од 0,05 секунди, што је боље од вишеструких ротационих вентила, као што су вентили у капију и заустављање вентила;
Модуларна структура подржава брзо одржавање, а радни век може доћи до десетине хиљада отвора и затварања.
Широка прилагодљивост

Прирубница је компатибилна са разним међународним стандардима (као што су ГБ, ХГ, ЈИС) и погодна је за различите цевовод;
Може да поднесе медију за течности, гасове, паре и честице (као што су канализација и целулоза).

• Величина: 1/2 '' - 4 ''
• Доказ да је то стабљика
• Фино ливење
• Пуни лука
• ИСО монтажна плоча
• Лице у лице: АНСИ Б16.10 / ЈИС Б2002 / ДИН ПН 16-40
• Дизајн против пожара Доступан АЦЦ: АПИ607
• Прирубнички стандард: АСМЕ 16.5 / ЈИС Б2220 / ДИН 2633
• Дизајн у складу са АСМЕ Б16.34
• Инспекција и тест: АПИ 598



Крај прирубнице са лоптом вентилом



Апликације
Уље и гас

Хитно искључивање нафте и гасовода, контрола приступа резервоарима за складиштење, отпорност на висок притисак (класа 300) и корозију водоника сулфида.
Хемијска и фармацеутски

Изолација материјала за реактор, јака киселина и алкални средњи превоз, испуњавање санитарних захтјева за бртвљење.
Пречишћавање воде и заштита животне средине

Отварање и затварање канализационог третмана, чврста контрола течности честица, да се спречи заглављење вентила.
Енергија и струја

Брзо искључивање парних цевовода и преноса гаса, погодних за високе температуре и услове високог притиска
