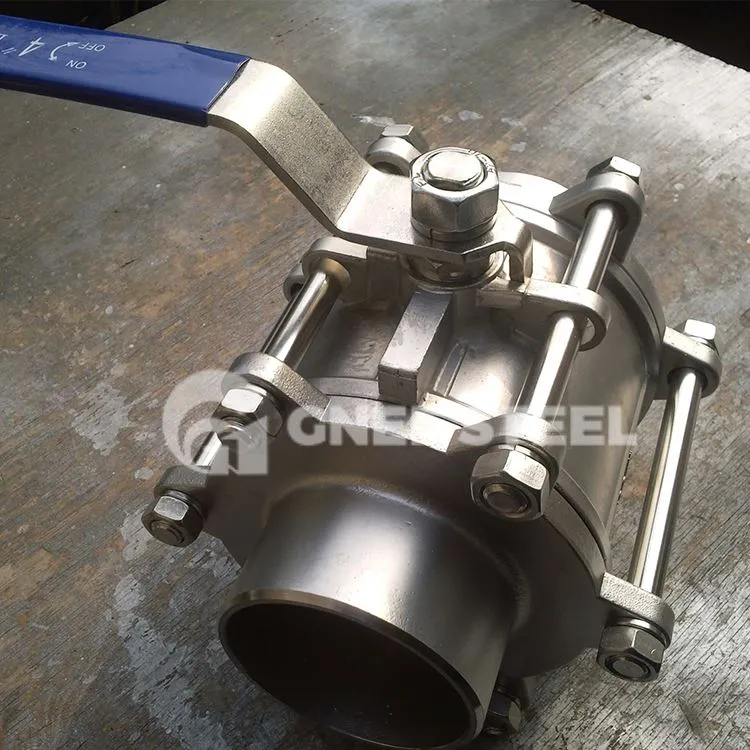

Затварач кугличног вентила за сучеоно заваривање је лопта, ослања се на куглицу око средишње линије тела вентила за 90 степени да би се постигао отварање, затварање вентила. Прави куглични вентил у цевоводу се углавном користи за одсецање медијума. Конструкцијски облици су дводелни и троделни, методе сучеоног заваривања су заваривање утичница, заваривање укосо, равно. Куглични вентил за чеоно заваривање је нови тип широког вентила који се широко користи последњих година, овај широки се може инсталирати хоризонтално или вертикално.
Спецификација плутајућег кугличног вентила за сучеоно заваривање
Оцена паре: 150 ПСИ ВСП
Дизајн стабљике отпоран на издувавање
Тело: АСТМ А351 Гр.ЦФ8М, ВЦБ као опција
Лопта: СС316 или СС304
Дршка: СС 316 или СС304
Седиште: ПТФЕ као стандард, машински обрађено седиште високих перформанси као опција
Кугласти вентили заварени сучеоно: АСМЕ Б 16. 25,
Кугласти вентили заварени са утичницом: стандард производње
Радни притисак: 1000 ПСИ
Опсег температуре: -20 степен до 450 степени Ф
ТЕСТ СТАНДАРД: АПИ598, ЕН12266 и ИСО5208
чеони завар кугличног вентила
Куглични вентил за сучеоно заваривање извршни стандард
1, Дизајн и производња: ГБ12237, АПИ608, АПИ 6Д, ЈПИ 7С-48, БС5351, ДИН3357.
2, величина прирубнице: ЈБ/Т74 ~ 90 (ЈБ74 ~ 90), ГБ9112 ~ 9131, ХГЈ44 ~ 76, СХ3406, АНСИ Б16.5, ЈИС Б2212 ~ 2214, НФ Е29-211, ДИН2543.
3, дужина структуре: ГБ12221-89, АНСИ Б16.10, ЈИС Б2002, НФ Е29-305, ДИН3202.
4, Инспекција главног теста: ЈБ/Т 9092, АПИ 598.
Popularne oznake: Куглични вентил за сучељавање, произвођачи, добављачи, фабрика у Кини
