ЦФ8М плутајући кугласти вентил је авентил од нерђајућег челика 316 отпоран на корозију-који користи аплутајућа лоптада би се постигло чврсто заптивање преко низводног притиска.
ЦФ8М Плутајући куглични вентилје врхунски индустријски вентил произведен одАСТМ А351 ЦФ8М (ливени нерђајући челик 316). Додатак од2%–3% молибденау свом хемијском саставу пружа значајно бољу отпорност на хлоридну корозију, киселе медије и морску корозију у поређењу са стандардном ЦФ8 (304) класом.
Користећи дизајн плутајуће кугле, вентил користи узводни притисак течности да помери лопту према низводномРПТФЕседиште, постизање анАНСИ класа ВИ (нулто цурење)печат. Пројектовано са анАПИ 607противпожарног{0}}противпожарног дизајна,-противиздувајућег стуба и анти-статичких уређаја, овај вентил је критична компонента за-контролу протока високог интегритета у ђубривима, финим хемикалијама, целулози и папиру и платформама на мору.
ЦФ8М Плутајући куглични вентилТехничке спецификације
| Параметар | ЦФ8М Плутајући куглични вентил |
|---|---|
| Материјал | АСТМ А351ЦФ8М |
| Еквивалентна оцена | СС316 / 1.4408 |
| Тип вентила | Плутајући куглични вентил |
| Оцена притиска | Разред 150–1500 |
| Опсег величина | ДН15–ДН300 |
| Температура | -196 степени до 537 степени |
| Материјал седишта | ПТФЕ / РТФЕ |
| Стандарди | АПИ 6Д / АПИ 608 |
| Тестирање | АПИ 598 |
| Апликације | Нафта, гас, хемикалија |
Цртеж ЦФ8М плутајућег кугличног вентила
ЦФ8М Плутајући куглични вентилГлавна листа материјала
| бр. | Парт Наме | Материјал (АСТМ стандард) | Напомена |
| 1 | Тело | АСТМ А351 ЦФ8М | Ливени нерђајући челик 316 |
| 2 | Лопта | АСТМ А351 ЦФ8М / А182 Ф316 | Прецизно брушено и полирано |
| 3 | Сеат | РПТФЕ / ПЕЕК / Девлон | Ојачани ПТФЕ |
| 4 | Стем | АСТМ А182 Ф316 | Анти-Дизајн против издувавања |
| 5 | Заптивка | Флексибилни графит + СС316 | Пожар{0}}Безбедно заптивање |
| 6 | Паковање | Флексибилни графит / ПТФЕ | Само{0}}подмазивање, висока температура |
| 7 | Анти-статички уређај | СС316 опруга + челична кугла | Извози акумулирани статички |
ЦФ8М Плутајући куглични вентилГлавне димензије прикључка и оквира (класа 150)
Напомена: Димензије прате АСМЕ Б16.10 (лицем-у-лице) и АСМЕ Б16.5 (прирубнице).
| Величина (инч) | ДН (мм) | Л (дужина{0}} мм) | Д (од прирубнице - мм) | Ц (круг вијка-мм) | н-Φ (рупе за вијке) | Х (висина- мм) | Ш (ручка{0}}мм) |
| 1/2" | 15 | 108 | 89 | 60.3 | 4-Φ16 | 72 | 130 |
| 1" | 25 | 127 | 108 | 79.4 | 4-Φ16 | 90 | 160 |
| 2" | 50 | 178 | 152 | 120.7 | 4-Φ19 | 135 | 230 |
| 3" | 80 | 203 | 190 | 152.4 | 4-Φ19 | 175 | 350 |
| 4" | 100 | 229 | 229 | 190.5 | 8-Φ19 | 210 | 400 |
| 6" | 150 | 394 | 279 | 241.3 | 8-Φ22 | 290 | 650 |
| 8" | 200 | 457 | 343 | 298.5 | 8-Φ22 | 360 | 800 |
Табела за поређење индустрије ЦФ8 наспрам ЦФ8М
| Феатуре | ЦФ8 (Цаст 304) | ЦФ8М (Цаст 316) |
| Вроугхт Екуивалент | АИСИ 304 | АИСИ 316 |
| Мајор Цомпоситион | 18% Цр, 8% Ни | 18% Цр, 12% Ни,2,0-3,0% Мо |
| Кључни елемент | Нема молибдена | Садржи молибден (Мо) |
| Питтинг Ресистанце | Умерено | Одлично(због молибдена) |
| Погодност за корозију | Оксидирајуће киселине (нпр. азотна киселина), општа атмосфера. | Хлориди, морска вода, органске киселине и редукционе киселине. |
| Мецханицал Пропертиес | Висока дуктилност и жилавост. | Слично као ЦФ8, али боља снага пузања при високим температурама. |
| ПРЕН вредност (приближно) | ~18 | ~24-26(Већа=Боља отпорност на удубљење) |
| Релативни трошак | Основни (нижи) | Више (обично 15% - 25% премије) |
| Уобичајене апликације | Прерада хране, третман воде, опште хемикалије. | Десалинизација, нафта и гас, оштре хемикалије, целулоза и папир. |
Карактеристике плутајућег кугличног вентила ЦФ8М:
Изузетна отпорност на удубљење:Због 316 СС материјала, ради далеко боље од 304 у растворима-богатим хлоридима и морској атмосфери.
Високо{0}}заптивање:Дизајн плутајуће куглице обезбеђује чврсто заптивање низводно чак и при ниским притисцима коришћењем померања кугле, постижући затварање без мехурића{0}}.
Дизајн унутрашње безбедности:
Анти-против издувавања дршка:Осигурава да стабљика не може бити избачена чак ни под абнормалним скоковима унутрашњег притиска.
АПИ 607 Фире-Безбедно:Ако су мека седишта уништена ватром, секундарна заптивка-на-метал се активира да би се спречило катастрофално цурење.
Анти-статички дизајн:Елиминише статичке варнице настале трењем лопте.
Низак радни момент:Комбинација углачане лопте и седишта са малим{0}} трењем обезбеђује несметан рад без напора.
ЦФ8М Плутајући куглични вентил
Хемијска и петрохемијска индустрија
- Руковање корозивним медијима
- Агресивни гас
- Фине хемикалије
Третман воде и десалинизација
- Системи реверзне осмозе (РО).
- Расол и морска вода
- Управљање отпадним водама
Нафта и гас (средњи и узводни)
Произведена вода и сакупљање
Соур Сервице
Низак{0}}пренос
Храна, пиће и фармација
ЦИП/СИП системи
Чистоћа производа
Индустрија целулозе и папира
Процеси бељења
Цирцулатион Ликуор
Повер Генератион
Ватер Цхемистри
Одсумпоравање димних гасова (ФГД)

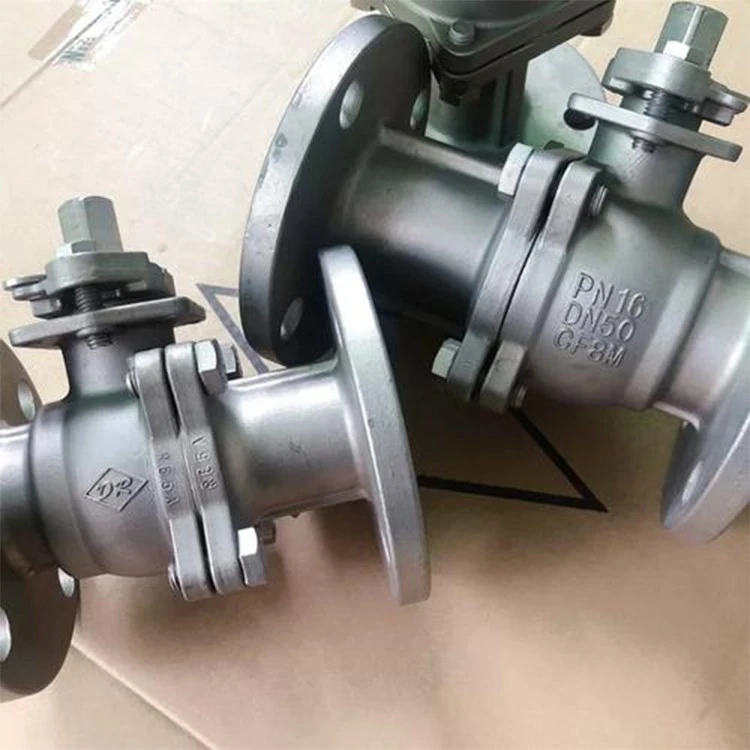

Радионица ГНЕЕ ЦФ8М плутајућих кугличних вентила
ФАК
П: Шта је вентил ЦФ8М?
A: A ЦФ8М вентилје индустријски вентил направљен одЛивени нерђајући челик 316, регулисан стандардом АСТМ А351.
П: Да ли су ЦФ8М и 316 исти?
О: Јесухемијски еквивалентан, али процес производње је другачији:
ЦФ8Модноси се наЦастверзија (растопљени метал изливен у калуп). То је стандард за тела вентила.
316 (или Ф316)односи се наКовани или кованиверзија (ваљана или чекићена у облику). То је стандард за стабла вентила, завртње и мале коване вентиле.
П: Да ли је ЦФ8М добар за високе температуре?
О: Да, добро је, али са ограничењима.
Стандардне перформансе:Сам ЦФ8М може да поднесе температуре до800 степени (1500 степени Ф)без губитка структуралног интегритета.
„Меко“ ограничење:Већина вентила ЦФ8М користимека седишта(као ПТФЕ или РПТФЕ), који се топе на180 степени –200 степени (400 степени Ф).
Висока{0}}температура решење:За температуре изнад 200 степени, вентил ЦФ8М мора бити опремљенметална седиштаили специјалне пластике попутПЕЕК.
