Опис вентила за електричну прирубницу
Електрични прирубни куглични вентил је аутоматизовани контролни вентил састављен од електричног актуатора и прирубне куглице повезане са прирубницом. Покреће лопту да ротира од 90 степени примајући електрични сигнал за постизање брзог отварања и затварања или регулације протока цевовода. Њене основне функције укључују:
Даљински управљач: Погодно за индустријске сценарије који захтевају аутоматизована операција (као што су нафтни и хемијски цевоводи), подржава 4-20 МА сигнал улаз и 220В наизменични погон.
Високо заптивање: Софт заптивач (ПТФЕ) или тврди печат (метал то Метал), испуњава потребе различитих медија, а ниво цурења достиже ниво Анси ВИ.
Структурни и дизајнерски карактеристике
Тело и материјали вентила:
Тело вентила је направљено од кованог карбонског челика, од нехрђајућег челика или легура (као што је ВЦБ, 304/316), прирубничка веза је у складу са ГБ / АНСИ / ДИН стандардима, а отпорност на притисак достиже ПН 16- пн63 (1. 6-6. 4МПА).
Површина лопте распршена је карбидом (као што су волфстен карбид), а дизајн пуног проврта смањује отпорност на проток, а губитак протока и губитак притиска је нижи од оних вентила у капији истих спецификација.
Актионатор:
Опремљен је ГТ, ДСР или ДКЈ серијом електричних погона, уграђеним серво системом, подршка типама за прекидач или контролу врсти регулације и опсег обртног момента 50-2000 н · м.
Структура директног погона поједностављује инсталацију, има кратко време одзива (обично мање или једнако 15 секунди) и погодан је за честе сценарије отварања и затварања.
Заптивање и сигурност:
Двоструки дизајн бртве: Стилк вентила доноси ПТФЕ паковање и О-прстен за двоструко заптивање, а седиште вентила надокнађује трошење кроз пролећно предњег да би се осигурало дугорочно заптивање.
Ватроотпорна и отпорна на експлозију: Покретач испуњава ЕКСДⅱБТ4 стандарду отпорне на експлозију, а задељеног дизајна вентила може да издржи екстремне температуре од -29 степена до 450 степени.
Спецификација хитне прирубнице
|
Номинални пречник ДН (мм)
|
ДН 15- ДН200
|
|
Номинални притисак
|
Пн1. 0 / 1.6 / 2.5 / 4. 0 / 6.4мпа
|
|
Применљив медијум
|
Воде / нафте / азотне киселине / сирћетне киселине / суспензије / вискозност течност и тако даље
|
|
Погодна температура
|
-40 Дипломирао -+80 степен (ПТФЕ / ППЛ заптивање) -40 степен -+350 степен (метално заптивање)
|
|
Цурење
|
Погодно за стандард АНСИ Б16.104
|
|
Ротациони угао
|
90 степени
|
|
Телесни материјал
|
ВБЦ, 304, 316
|
|
Седишта
|
ПТФЕ (Норнал Темп), Специјални ППЛ (висока температура), метално заптивање (висока температура)
|

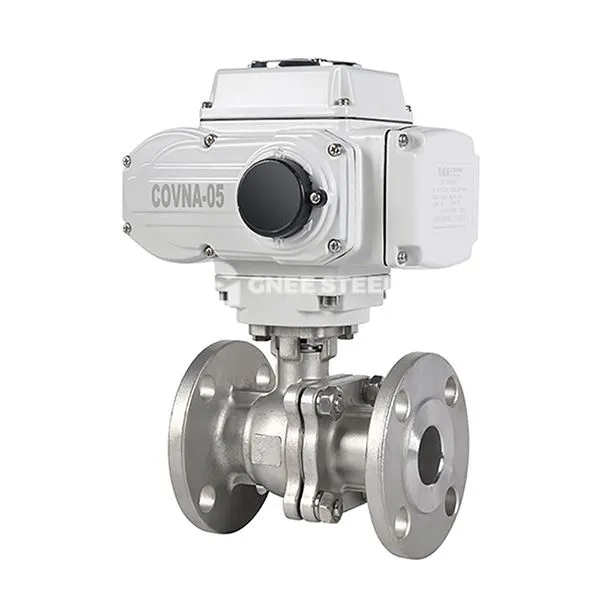

Електрични прирубни кугласти вентил
Предлози за избор:
Корозивни медији: Преферирајте 316Л Тело вентила од нехрђајућег челика + структура тврдог заптивача (К941И-П серија).
Сценарији високог притиска: Изаберите ковани вентил тела (као што је А105) + класа 600 или изнад дизајна прикључка прирубнице.
Уредба Захтеви: Конфигуришите пропорционални електрични актуатор (као што је ПСК серија), подршка 0-90 степен линеарно прилагођавање.
Апликације
Петрокемијска индустрија: хитно искључивање рафинеријаних цевовода, дистрибуција сировина реактора.
Енергија и снага: регулација парне системе термичких електрана, хлађење контроле воде нуклеарних електрана.
Инжењеринг заштите животне средине: Корозивно средство за искључивање постројења за пречишћавање канализације, контрола протока димних гасова сисока.
