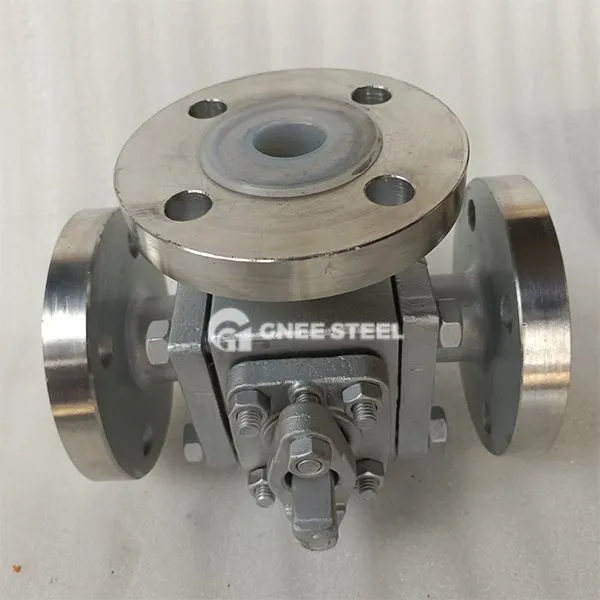

Кован 3- начин кугличног вентила

Фалсификовани тросмерни куглични вентил односи се на посебан куглични вентил чији се тело вентила формира процесом ковања (разликује од тела вентила) . Има већу густоћу материјала и погодно је да је погодна за оштре радне услове са високим температурама, високим притиском, високим притиском, високим притиском, високим притиском, високим притиском, високим притиском, високим притиском, високим притиском, високим притиском, високим притиском, високим притиском.

 Предности

1. Перформансе високе чврстоће и отпорности на притисак
Предност густине ковања
Процес ковања елиминише дефекцију подизања пора, повећава густину материјала за 15%, а има већу затезну чврстоћу;
Капацитет лежаја притиска може доћи до класе 900 (90МПА), који је погодан за уље и гасовод у ултра-високог притиска .
Гаранција жилавости ниске температуре
Ковани челик (као што је АСТМ А350 ЛФ2) криогено је третиран, са утицајном енергијом веће од или једнак 40Ј-у на -196 степени и отпоран је на лов температура крхки пуцање .

2. Побољшана поузданост заптивања
Прилагодљивост металних тврдог заптивања

Површина ковања има висок финиш (РА мања или једнака 0,8 μм) и усклађује се са воћним сферама прекривеним волфрамним карбидом како би се постигла заптивање класе ВИ;
Заптивни живот се продужава 3 пута под високим условима температуре (450 степени) (у поређењу са тијелима од ливених вентила) .
Двосмерни притисак само-балансирање

Двоструки дизајн вентила за ефекат пиштоља, дизајн седишта, нула цурења (брзина цурења мања или једнака 10 м мбар · л / с) када је разлика напред и обрнути притисак мањи од или једнак 10МПА .

3. Предности структурне оптимизације
Компактан и лаган дизајн

Под истим нивоом притиска, то тело вентила за челичну вентилу је 30% лакши од тела ливеног вентила, штедећи инсталациони простор; Горња монтирана структура: Нема потребе да се демонтирате на цевоводношћу за одржавање, а онлајн замена заптивача траје мање од 30 минута . побољшана заштита безбедности

Једноделни фалвирани вентил стабљика елиминише ризик од лома и задовољава АПИ 607 ватроотпорно сертификат (без цурења након 30 минута пожара у 650 степени);

Антистатички уређај (отпорност мањи од или једнак 10Ω) спречава да се искре оперирају запаљиве медије .

 Спецификација

Процес ковања тела вентила

Материјал: карбонски челик (А105), нерђајући челик (304/313л) или легура на бази никла (као што је Н6);
Предности: ковање елиминира дефектирање пораста, а притисак лежаја може доћи до класе 900.
Дизајн канала са лоптом и протоком

Структура т типа: Три луке су ортогоналне за постизање преусмеравања, ушће или средње пребацивања (као што је омјер уља);
Л-типа Структура: Само су два порта повезана, намењена пребацивању смера протока (као што су пребацивање канала хлађења);
Површина лопте кроз рупу је очвршћена (као што је прскање волфстен карбида), а отпорност на хабање се повећава за 2 пута .
Систем за бртвљење

Седиште вентила: Политетрафлуороетилен (ПТФЕ) се користи за нормалну температуру, побољшани Пеек / ппл користи се за високу температуру; Метални чврсти печат користи се за ултра-висок притисак;
Горњи монтирани дизајн: Стабљика вентила и лопта су ковани у целини и могу се раставити и монтирати на мрежи током одржавања .

Режим погона

Ручно, пнеуматски (АТЕКС сертификовани) или електрични, брзина одговора мања или једнака 0 . 5 секунди (стање искључивања у хитним случајевима).

 Захтеви за производњу и тестирање:
Сертификација материјала: - Околи у складу са АСТМ А105 (карбонски челик) или А182 (нехрђајући челик);
- Обезбедити материјал извештај за сљедивост и записе о топлотној обради
Тест заптивача: - бртвљење ниског притиска (0,6МПА) брзина цурења мања од или једнака ИСО 5208 класу В;
- бртвљење високог притиска (1.1 пута називни притисак) нула видљива цурење
Тест перформанси: - 2000 Отварање притиска и затварање циклуса (без заглављавања / цурења);
- антистатички тест (отпорност на стабљику мању или једнаку 10Ω)
Посебна сертификација: - АПИ 6Д (цевоводни вентил);
- АПИ 607 Потврда о заштити од пожара (Обавезни услов за петрохемијску индустрију)

 Апликације



Кован 3- начин кугличног вентила



 Спецификације амбалаже и транспорта
Захтеви за паковање
Пречник вентила мање или једнак ДН100: Дрвена кутија обложена папиром на уљем од влаге, прирубнице опремљена пластичним заштитним поклопцем;
Пречник вентила> ДН100: Фраме дрвена кутија је фиксна, тело вентила суспендовано да спречи судар .
Транспорт Марк
Ознака кутије: "према горе" "Ознака" Ознака за влагу ", модел вентила, ниво притиска;
Приложени документи: Листа паковања, потврда о усаглашености, извештај о материјалу, сертификат о тестирању (укључујући АПИ / ИСО сертификат)
