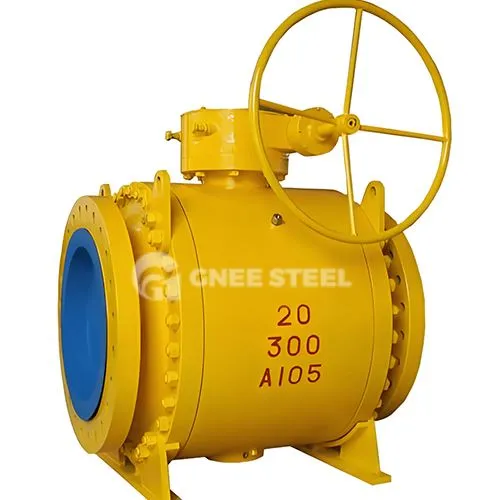

Улазни кугласти вентил{0}}од кованог челика је тип вентила за контролу протока који има интегрисани дизајн тела који минимизира тачке цурења и олакшава одржавање на мрежи. Са производним процесима под високим{2}}притиском, широко се користи у различитим областима као што су водоснабдевање, петрохемија и електрична енергија.
За номиналне пречнике испод ДН100, користи се двострука-кошена структура, која користи опругу за само-компензујуће заптивање да би се обезбедио учинак заптивања под ниским до средњим притиском. За пречнике ДН100 и више, усвојена је фиксна лоптаста структура.
Вентил је опремљен функцијом двоструког блокирања и одзрачивања (ДББ), противпожарном{0}}безбедношћу и анти-статичким карактеристикама, као и могућношћу двосмерног заптивања. Технологија увлачења седишта додатно побољшава удобност одржавања. Поред тога, горњи-дизајн улаза омогућава одржавање или замену делова једноставним уклањањем поклопца мотора. У комбинацији са обрнутом заптивном структуром-обрнуте стабљике, обезбеђује поуздано заптивање на подручју паковања.
Спецификација
Распон величина и класа притиска
Величина од 2" до 36" (ДН50-ДН900)
Притисак од 150ЛБС до 2500ЛБС (ПН16-ПН420)
Стандарди дизајна
Дизајн / Израда по стандардима
АПИ 6Д; АСМЕ Б16.34; ДИН 3357; ЕН 13709; ГБ/Т12237; БС5351
Дужина (димензија) лицем у лице према стандардима
АСМЕ Б16.10; ЕН 558-1 Гр{2}} (ДИН 3202-Ф4); ДИН 3202-Ф5; ДИН 3202-Ф7; БС5163
Димензија прирубнице према стандардима
АСМЕ Б16.5; ЕН 1092-1; БС4504; ДИН2501;
Прирубнички према АСМЕ Б16.5 (2" ~ 24") и АСМЕ Б16.47 серије А / Б (26" и више) Стезаљка / главчина се завршава на захтев.
Испитивање према стандардима
АПИ 598; АПИ 6Д; ЕН 12266-1; ЕН 1074-1; ИСО5208
Грађевински материјали
Структурне карактеристике
- Интегрални дизајн каросерије са-интегралним стожером{1}}високе чврстоће{1}}фиксираним кугличним дршком ради минимизирања места цурења
- Функција Доубле Блоцк анд Блеед (ДББ), заједно са{0}}безбедним и антистатичким функцијама за побољшање безбедности
- 2 сета О-заптивки и ватроотпорне{2}}структуре паковања, са двосмерним заптивачем како би се осигурало да нема цурења медија
- Дизајн ињектора заптивача и технологија увлачења седишта за лакше одржавање
- Унапред{0}}инсталирана платформа за монтажу диск јединице за подршку различитим методама активирања
- Доње{0}}постављено држало са обрнутом заптивном структуром како би се обезбедило поуздано заптивање у области паковања
- Горњи{0}} дизајн улаза омогућава брзо одржавање, омогућавајући замену делова једноставним уклањањем хаубе
