Опис кугличног вентила за управљање зупчаника
Куглични вентил за преношење је врста кугличног вентила који постиже висок излаз обртног момента кроз механизам за смањење преноса и углавном се користи за отварање и затварање контроле у великим пречнику или услови рада високог притиска. Њене основне карактеристике укључују:
Механизам за смањење зупчаника: усвајање гарнитуре или планетарног система зупчаника, ручне операције се смањује за 50% -80%;
Адаптација великог пречника: Погодно за цевоводне системе изнад ДН300, са максималним капацитетом за ноктор до 5000Н-М;
Све заварене структуре: Тело вентила не усваја процес заваривања пропуштања, погодан за сахрањене или високо ризичне медије (као што су течни природни гас, сумпор у нафту и гас).
Структура
| субассемблиес | Техничке карактеристике |
|---|---|
| вентилско тело | Угљен челични / нехрђајући челик Алл-заварена градња, пожарна и експлозија Дизајн (АПИ 607) |
| мењачи | Омјер преноса зупчаника ЦРВ 10: 1-30: 1, третман за стврдњавање површина (ХРЦ већи од или једнак 55) |
| Куглица и седиште | Потпуно провртање дизајна металним тврдим заптивачем (прекривање Стеллите Легура) за температуре до 450 степени. |
| Дривер интерфејс | Стандардизовани излаз и тенон излаз (ИСО 5211) за електричне, пнеуматске или хидрауличке актуаторе. |
Спецификација кугличних вентила
|
артикал |
вредност |
|
Структура |
Лоптица |
|
Примена |
Општи |
|
Место порекла |
Кина |
|
Хенан |
|
|
Моћ |
Приручник |
|
Прилагођена подршка |
Омалити |
|
Величина порта |
Дн 15- ДН700 |
|
Гаранција |
1 година |
|
Температура медија |
Висока температура |
|
Робна марка |
Гнее |
|
Медији |
Гас |

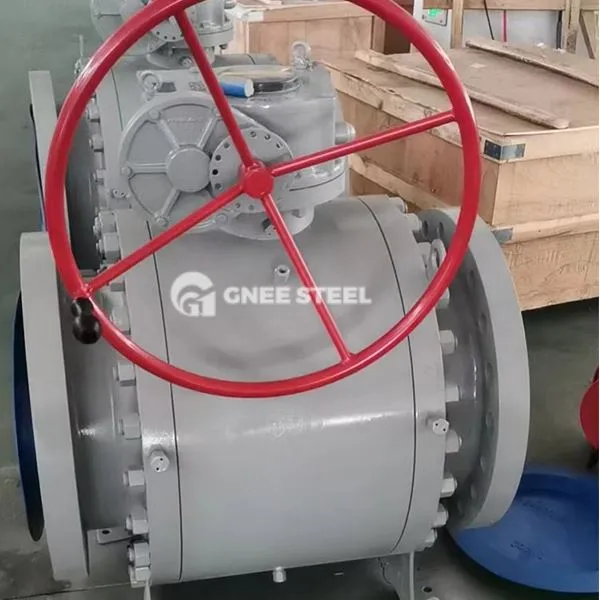

Балл вентил за управљање зупчаником
Техничке предности
Низак радни обртни момент
Механизам редуктора зупчаника чини отварање и затварање силе за болницу ДН600 вентила мањим или једнаким 150Н (обична операција ручке је потребно веће од или једнака 800Н);
Дизајн против цурења
Потпуно заварено тело вентила + заптивач двоструког паковања (флексибилни графит + опружно оптерећено), брзина цурења мања или једнака ИСО 5208 стопа а;
Дуготрајно одржавање живота
Греасе за мењач може задржати 10 година без одржавања, вентил за бртвљење већег живота већи или једнак отварању и затварањем 5000.
Апликације
Нафтоводни и гасоводи на дуже релације: Директна сахране уградња потпуно завареног вентила за контролу преноса природног гаса / сирове нафте (дизајнерски притисак већи или једнак класи 600);
ЛНГ СКЛАДИШТЕЊЕ И ТРАНСПОРТИЈСКИ СИСТЕМ: Стабилан рад под -162 степен услова рада ниског температуре, прилагођен стандарду БС 6364;
Градска грејна мрежа: ДН1200 Потпуни вентил за постизање брзог прекида паре, отварања и затварања времена мање или једнако 30 секунди.
