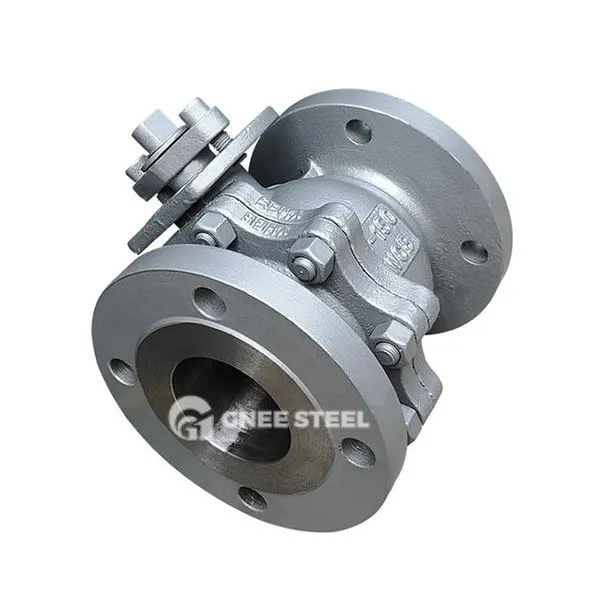

ИСО 5211 Балл вентили са директним монтирањем

ИСО 5211 Балл вентили за директне монтиране су ИСО 5211 компатибилни вентили са стандардизованом интерфејсном платформом на врху за директно монтирање електричних и пнеуматских актуатора без потребе за додатним заградама. Дизајниран је да поједностави поступак инсталације актуатора и побољшавају компатибилност система, ови куглични вентили се широко користе у високим температурама, високим температурама и тешким сценаријима медија. Њене основне карактеристике укључују:

Стандардизовани интерфејси: актуатори и вентили су директно повезани једни с другима, прилагођавајући се различитим брендовима актуатора и смањење трошкова одржавања;
Отварање и затварање без трења: лопта и седиште вентила су ван контакта током рада, смањење бртвене површине;
Висока разред за бртвљење: Присилни заптивни механизам (механичко венчање + течности) осигурава нулту цурење (заптивна оцена до ВИ).
Основне структуре и карактеристике дизајна
Кључни дизајн компонената
Висока интерфејс платформе:
Врх тела вентила је обрађен у квадратну или округлу платформу која испуњава ИСО 5211 стандарде, пружајући локације рупа за вијак и спецификације димензија за подршку бешавне монтаже актуатора;
Висине платформе и размак рупа стандардизовани су за смештај мулти-ротационих или делимично ротацијских актуатора.
Систем за бртвљење:
Двоструки механизам за бртвљење: Када затварате вентил, спусти лопту да формира механички принудни печат, притисак течности да додатно помаже у унапређењу ефекта заптивања;
Материјал седишта: метална тврда бртве (волфстен карбидни спреј) висока температура и отпорност на високи притисак (-101 степен ~ 815 степени), софт заптивача (ПТФЕ) хемијска отпорност на корозију.
Заштита сигурности:
СТЕМ СТРЕНТУРА АНТИ-ФЛЕИНГЕ да спречи средњи притисак да избаци стабљику;
Ватроотпорни дизајн (нпр. Графитно паковање) осигурава сигурност под условима рада високих температура.
Поступак рада
Отворено: Закрените стабљику вентила у смеру у смеру супротном од казаљке на сату, лопта се подиже са седишта и ротира од 90 степени, пут протока је у потпуности отворен;
Затварање: Закрените стабљику вентила у смеру казаљке на сату, лопта се ресетује и затим притисне да би се формирала заптивач.



ИСО 5211 Балл вентили са директним монтирањем



Апликације
Петрохемијска индустрија: нафтовод на високим температурама (температурна отпорност 815 степен), хидрогениративни улаз реактора и утичница;
Пренос природног гаса: цевовод високог притиска (класа 600 ~ 2500), ЛНГ систем за складиштење и транспорт (-196 стабилност степена);
Инжењеринг заштите животне средине: Обрада канализације (мекан заптивача отпорна на корозију), искључивање медија честица (отпорне на пресвлачење отпорне на хабање);
Индустрија аутоматизације: Фармацеутска асептична цевовода (прецизност електричне актуације), прерада хране (брзо отварање и затварање).
