Опис производа

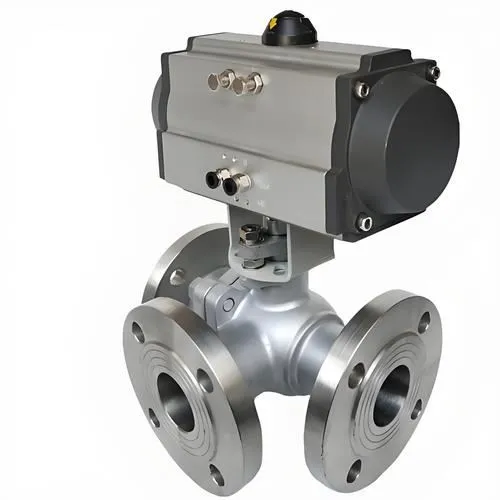

Пнеуматски тросмерни кугласти вентил-с прирубницом је троканални ротациони кугласти вентил који се користи за преусмеравање медија, спајање и промену смера протока. Било која од цеви се може користити као улаз или излаз. Доступан је у два типа: пнеуматски тросмерни кугласти вентил-Л-тип и пнеуматски тросмерни-кугласти вентил Т-, како би се испунили различити захтеви оперативног процеса. Пнеуматски тросмерни кугласти вентил-Л-тип сече две од три цеви, док пнеуматски тросмерни-кугласти вентил типа Т- спаја или дели три повезане цеви. Када је упарен са електричним позиционером вентила, пнеуматски тросмерни кугласти вентил са прирубницом- може се контролисати уносом 4~20мА ДЦ сигнала и доводом ваздуха од 0,4~0,7МПа за регулисање параметара као што су притисак, брзина протока, температура и ниво течности. Такође може бити опремљен граничним прекидачем путовања, електромагнетним вентилом, вентилом за смањење притиска и доводом ваздуха од 0,4-0,7 МПа за постизање рада укључивања/искључивања и слање два пара пасивних контактних сигнала који указују на отварање и затварање вентила. Широко се користи у хемијској, нафтној, текстилној, енергетској, прехрамбеној и фармацеутској, расхладној, ваздухопловној, ваздухопловној и папирној индустрији.
Спецификација производа
| Ставка | Параметерс |
|---|---|
| Номинал Диаметер | ДН15~200мм |
| Начин повезивања | Прирубница |
| Конфигурација цилиндра | АТ серија, ГТ серија и увозна серија актуатора |
| Цилиндер Типе | Двоструке{0}}раде, једнокреветне{1}}(пролећни повратак) |
| Контролни метод | Реверсинг, Дивертинг |
| Номинални притисак | 16, 25бар (Молимо да наведете приликом наручивања за потребе већег притиска) |
| Притисак ваздуха | Двоструко{0}}радња: 4~8бара; Једноструко{3}}радња: 5~8бара |
| Средња температура | В1: -40~180 степени; В2: -40~300 степени; В3: -30~425 степени; В4: -40~425 степени |
| Температура околине | Стандардни тип: -20 ~ 80 степени |
| Материјал тела вентила | Угљенични челик (Ц), нерђајући челик (П4, П6) |
| Заптивни материјал | Политетрафлуороетилен (Ф), Пара{0}}фенилен (ППЛ), Метална тврда заптивка (Х), Цементирани карбид (И) |
Материјали главних компоненти
| Серијски број | Парт Наме | Материјал (Ц) | Материјал (П4) | Материјал (П6) |
|---|---|---|---|---|
| 1 | Десно тело вентила | ВЦБ | ЗГ1Цр18Ни9Ти | ЗГ1Цр18Ни12Мо2Ти |
| 2 | Нут | 35 | 1Гр18Ни9Ти | 1Гр18Ни9Ти |
| 3 | Заптивка | Композитна заптивка од ПТФЕ/графита метала | ||
| 4 | Болт | 35 | 1Гр18Ни9Ти | 1Гр18Ни9Ти |
| 5 | Тело вентила | ВЦБ | ЗГ1Цр18Ни9Ти | ЗГ1Цр18Ни12Мо2Ти |
| 6 | Валве Сеат | ПТФЕ/Нилон/Парафенилен/Метал Хард Сеал | ||
| 7 | Лопта | 1Гр18Ни9Ти | 1Гр18Ни9Ти | 1Цр18Ни12Мо2Ти |
| 8 | Валве Стем | 1Гр13 | 1Гр18Ни9Ти | 1Цр18Ни12Мо2Ти |
| 9 | Заптивка | ПТФЕ | ПТФЕ | ПТФЕ |
| 10 | Паковање | ПТФЕ/флексибилни графит | ||
| 11 | Бусхинг | ПТФЕ композитни лежај | ||
| 12 | Гланд | ВЦБ | ЗГ1Цр18Ни9Ти | ЗГ1Цр18Ни12Мо2Ти |
| 13 | Болт | 35 | 1Гр18Ни9Ти | 1Гр18Ни9Ти |
| 14 | Болт | 35 | 1Гр18Ни9Ти | 1Гр18Ни9Ти |
| 15 | Цоннецтинг Брацкет | 1Гр18Ни9Ти | 1Гр18Ни9Ти | 1Гр18Ни9Ти |
| 16 | Болт | 35 | 1Гр18Ни9Ти | 1Гр18Ни9Ти |
| 17 | Цоннецтинг Слееве | 35 | 1Гр18Ни9Ти | 1Гр18Ни9Ти |
| 18 | Пнеуматски уређај | Екструдирана алуминијумска легура | ||
| 19 | Индикатор положаја | Пластика | Пластика | Пластика |
Апликације
Хемијска индустрија: Контролисање правца струјања и одвођење раствора киселина и алкалија и органских растварача.
Индустрија нафте и гаса: Регулисање дистрибуције и мешања медија у нафтоводима и гасоводима.
Енергетска индустрија: Контролисање протока паре и притиска да би се обезбедио стабилан рад генератора.
Индустрија хране и пића: Постизање прецизне контроле течности у транспорту сировина и преради производа (испуњавање хигијенских стандарда).
Еколошки третман воде: Контрола цевовода у процесима пребацивања и пречишћавања отпадних вода.
Поморска и поморска техника: Регулисање протока и притиска система горива и система за хлађење.
