Опис пнеуматских плутајућих кугличних вентила
Пнеуматски плутајући куглични вентил је вентил који се отвара и затвара тако што вози плутајућу лопту кроз пнеуматски покретач. Лопта се аутоматски притиска на излазни заптивни прстен под радним притиском да би се формирала двосмерна печата. Погодан је за воду, паре, уље, корозивне медије и друге сценарије.
Принцип рада
Пнеуматски покретач покреће вентил да ротира 90 степени кроз компримовани ваздух, возе плутајућу лопту како би се ротирао како би се постигао отварање и затварање, брзином брзог одговора и малим оперативним моментом.
При ниском притиску се ослања на средње притисак да се затегне заптивач; Под високим притиском лопта подвргнута је потисту медија да би се побољшао ефекат заптивања, а брзина цурења је мања или једнака 0. 01мл / мин.
Основна структура и технички параметри
Главна структура
Тело вентила и лопта: Материјал се може изабрати између 3 0 4 / 316Л нерђајућег челика или угљеничног челика (ВЦБ), полицајача са лоптом је полирана (РА мања или једнака 0,8 μм) и тврдог хромираног ослобађања за побољшање отпорности на корозију.
Дизајн бртве:
Меко заптивање: ПТФЕ или ојачани графитни прстен за бртвљење, отпоран на температуру -29 степен ~ 200 степен
Тврди печат: Метални прстен за бртвљење (као што је делуји Стеллите), отпоран на температуру до 540 степени, погодан за средње честице које садрже.
Режим погона: пнеуматски актуатор (једно-глума / двоструко деловање), опциони за ручни гарнитура или електрични актуатор.
Спецификација пнеуматских плутајућих кугличних вентила
|
Распон величине
|
1/2 "~ 8", ДН15 ~ ДН200
|
|
Радни притисак
|
1.6МПА
|
|
Режим управљања
|
ОН ОФФ тип / модулациони тип
|
|
Опционални напон
|
ДЦ12 ~ 24В (± 10%), АЦ110 ~ 220В, 50 / 60Хз
|
|
Телесни материјал
|
Нехрђајући челик
|
|
Основни материјал
|
Нехрђајући челик
|
|
Заптивни материјал
|
ЕПДМ, ПТФЕ
|
|
Матични материјал
|
Нехрђајући челик
|
|
Структура
|
2 пута куглични вентил
|
|
Тип везе
|
Прирубчен
|
|
Применљиви медији
|
Контрола воде, ваздуха, гаса, уља, течности, паре
|

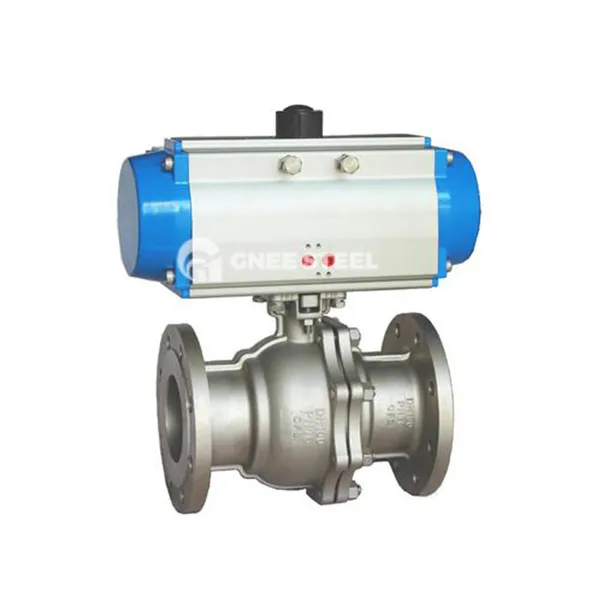

Пнеуматски плутајући куглични вентили
Препоруке за избор и одржавање
Поени за избор
Медијски подударање:
За високо корозивне медије одаберите 316Л нерђајући челик + тврдо заптивање.
За медиј који садржи честице, изаберите С сферу у облику слова В или металне структуре за бртвљење.
Ниво притиска:
Софт заптивач је пожељно за системе ниског притиска (ПН16 ~ ПН40).
За сценарије високог притиска / високе температуре (ПН63 и више), изаберите тврдо бртвљење.
Препоруке за одржавање
Подмазивање и одржавање: Нанесите масноћу високог температуре (као што је силиконска маст) до навоја за стабљике вентила и редовно водилице.
Замена прстена за бртвљење: Проверите да ли је ношење ПТФЕ заптивач прстена сваке 3 године и скратите га на 1 ~ 2 године за услове високог притиска.
