Интеракција између шине за вођење и клина за вођење на вретену кугластог вентила који се уздиже омогућава вентилу да се отвара и затвара са размаком између сфере и седишта вентила, чиме се избегава трење и продужава век трајања заптивног стега. Структура која се монтира на врху омогућава одржавање и замену унутрашњих делова без потребе за уклањањем вентила са цевовода, омогућавајући онлајн одржавање.
куглични вентили са дижем осовином Спецификација
| Опсег величина | Материјали за тело |
| 2″-10″(50мм-250мм) | Угљенични челик, нерђајући челик, легирани челик итд |
| Распон температуре | Материјал стабљике |
| 29 до 425 степени | нерђајући челик |
| Оцене притиска | Материјали седишта |
| Класа 150 до класе 900, ПН 2,5 до ПН150,10К-20К | Хард Фацинг |
| Оцена искључивања | Дисц Материалс |
| АСМЕ/ФЦИ 70-2 класа В | Угљенични челик, нерђајући челик, легирани челик итд |
| Боди Стиле | Стандард дизајна |
| Двострука прирубница, чеони завар | АПИ608,АПИ 6Д,ЕН1983,ИСО17292,ГОСТ |
| Бушење прирубнице | Тестинг Стандард |
| АСМЕ Б16.5, ЕН 1092-1, ГОСТ 33259 | АПИ 598,ЕН12266-1,ИСО 5208 |
| Цертификати | Лице у лице |
| АПИ 6Д, ЦЕ, ЕАЦ, СИЛ3, ИСО 19001, АПИ 607, АПИ 6ФА | АПИ 6Д,ИСО 5752,АСМЕ Б16.10,ЕН558-1 |
| Фугитивне емисије | Операција |
| ИСО 158484-1 | Венцх, пужни зупчаник, електрични, пнеуматски итд |

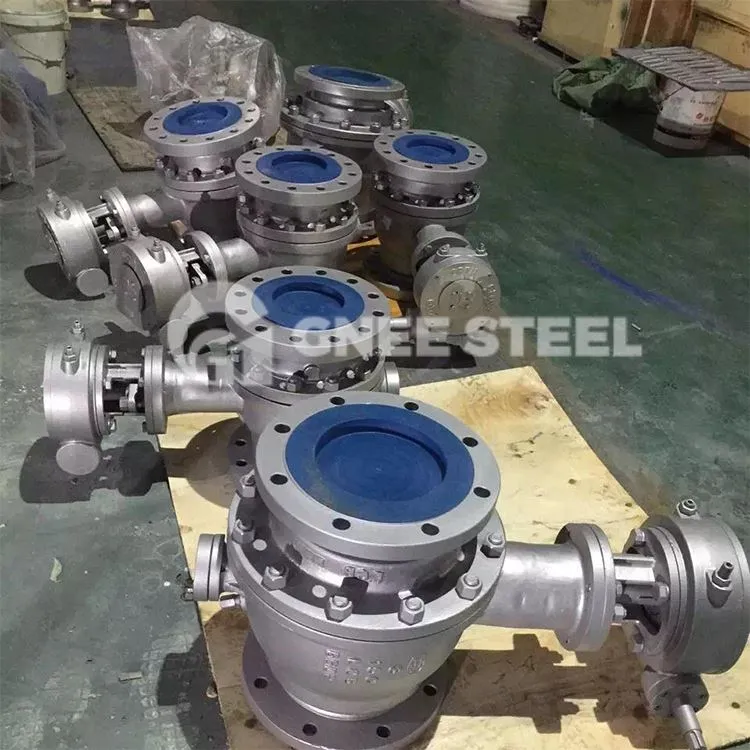

Кугласти вентил са успоном
Предности кугличних вентила са уздизањем:
- Комбинују предности следећих вентила:
Пропусни вентил:Пуни отвор, тврда заптивка, отпорност на високе температуре и притисак, заптивање обртног момента.
Глобус вентил:Мали заптивач обртног момента, једноставан рад.
Лептир вентил:Мали губитак притиска, велики калибар, погодан и за сечење и за регулацију, једноставна структура, брзо отварање и затварање.
Кугласти вентил:Пуни пречник, мали губитак притиска, против зачепљења, отпорност на висок притисак, отпорност на хабање.
- Заптивна површина нема трење, што обезбеђује добре перформансе заптивања и дуг радни век.
- Структура постављена на врху омогућава одржавање на мрежи.
Недостаци кугличних вентила који се дижу:
- Једносмерно заптивање
- Стабљика и вођица имају трење клизања, што је значајно
- Трошкови обраде и производње су већи од оних код обичних кугличних вентила
