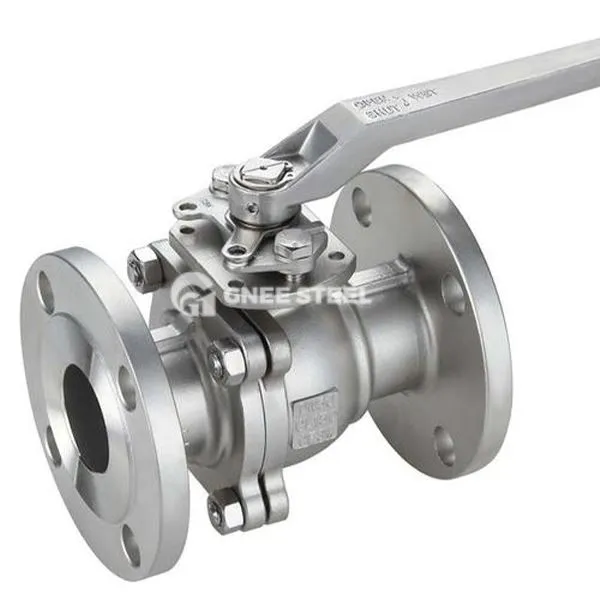

Стеам Балл вентил

Парни куглични вентили су специјализовани вентили за искључивање контроле парних медија ротирањем сфере. Основна компонента је сфера са кружним каналом. Када се сфера ротира за 90 степени, канал је поравнати или неусклађен са проточним путем тела вентила да би се постигао проток паре или прекида.

Основне карактеристике
Отпорност на високу температуру

Тело вентила је направљено од СОС316Л, ВЦ6 легура челика итд. И може да издржи температуру паре до 450 степени. Заптивни делови су направљени од гртишта графите-ране;
Заптивене су направљене од графичних заптивача ране или металних чврстих заптивача како би се осигурала поузданост заптивања на високим температурама.
Отпорност на високи притисак

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10МПА).
Дизајн отпорности на ниски проток

Потпуни проток протока (пречник отвора је исти као и цевовод), смањујући губитак турбуленције, пад притиска је 30% ~ 50% нижи од вентила капије.

Величина парне куглице величине

Величина конектора од 1/8 инча до 2 инча,

Пречник од 4 мм до 50 мм,

Притисак од 1,6 мПА до 50МПА.

Конектори парних кугличних вентила

Женски навој БСП, НПТ, ПТ (1/8 "~ 2")

Мушка коса М, ЛР, СР (М16 * 1.5 ~ М60 * 2)

Материјали за парне куглице:

1.Карбон челик

2.Зизводи без челика (СС316, СС304)

Стеам Балл вентила површине:

1. Бланк-фосфорни пољски (црна боја)

2.Г-електроплирану жуту цинк (жута боја)

3.Г-електроплирани жути цинк (бела боја)



Стеам Балл вентил



Поени за избор
Усклађивање параметара

Радни притисак: изабран према дизајнерском притиску пареног цевовода (нпр. 1.6МПА, 2.5МПА, 4. 0 МПа);
Средње температура: више од 300 степена потреба за коришћењем металног чврстог заптивача + структуру топлоте.
Избор материјала

Конвенционални услови: Тело вентила је направљено од ВЦБ ливеног челика, а седиште вентила је направљено од 316+ ПТФЕ композитног материјала;
Корозивна парна: Приоритетни избор дуплекс нехрђајућег челика (2205) или легура у новчаном мјесту.

Спецификација одржавања
Дневна инспекција

Месечна откривање цурења површине за бртвљење (користећи инфрацрвени термометар за поштовање промена температуре);
Периодично подмазивање стабљика вентила (препоручени циклус 6 месеци) са високом температурном машћу (нпр. Моликоте 111).
Интервали ремонта

Након 3 године непрекидног рада или 5000 отвора и затварања, вентил се мора раставити да замени печат и паковање седишта;
Заварени куглични вентили захтевају тестирање пенетрације (ПТ) или радиографско испитивање (РТ) како би се осигурало интегритет заваривања.
НАПОМЕНА: Када се парне кугличне вентиле користе у комбинацији са мерачима протока паре (као што је Ми-Луц тип), потребно је одржати горњи део равне цеви веће од или једнак 10Д како би се осигурала тачност мерења.
