Подневске кугличне вентиле

Подземне кугличне вентиле су посебни вентили намењени дубоким морским системима за пренос уља и гаса, углавном распоређене у подводноводним цевоводним разводницима, подземним цевоводним терминалима и цевоводима за пренос нафте и гаса, са радном дубином до 3, 000 метара. Њене основне функције укључују:

Изрезивање медија под високим притиском (10-100 МПА) окружењем
Даљински управљати путем Ров-а (подводни робот) или хидраулички систем
Отпоран на морску корозију и утицај седимента подморница.

Структурне компоненте
1. Главна структура
Тело вентила: Супер дуплексни нерђајући челик (УНС С32750) или никл-алуминијумско-бронзани ливење, дебљина зида је порасла за 30% -50% у поређењу са копненим вентилима.
Лопта: Потпуни дизајн проврта, површина прскана волфрамном карбидом или никломлошком слојем, површинским тврдоћом ХРЦ60 или више.
2 систем за бртвљење
Главни печат: СПЕ (појединачни клипни ефекат) + ДПЕ (двоструки ефекат клипа) комбиновано печат, заптивање специфичног притиска 140-180 н / мм².
Помоћни печат: ПТФЕ у облику усана ПТФЕ Прстен + метална структура опруге, компензација до 5 мм.
3. Заштитни уређај
Систем за помоћ под притиском: Аутоматски уређај за рељефни уређај за претерану притиска у средњој комори, са притиском ослобађања у 1,3 пута радног притиска.
Анти-корозијски дизајн: Вентил је направљен од Инцоунсела 625 легура, а навојни део је направљен од трапезоидне структуре против одузимања.

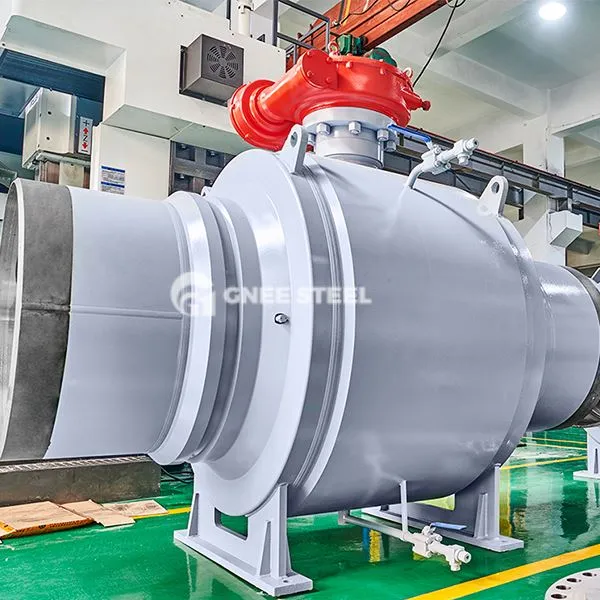

подневске кугличне вентиле



Предности
Екстремна прилагодљивост животне средине
Континуирани рад током 30 година на 4 степени окружења мора и отпорности на ЦЛ-концентрацију до 19, 000 ппм.
Оперативна поузданост
Вријеме одзива хидрауличке погонске системе<3 seconds, torque output range 2000-15000N-m.
Сигуран и сувишан дизајн
Са механизмом за заштиту од двоструких заптивања, брзина цурења мања или једнака 0. 01ппм (ИСО 5208 стандард).
