Опис тросмерно пнеуматског кугличног вентила
Тросмерни пнеуматски куглични вентил је аутоматизовани вентил који покреће језгро вентила да ротира пнеуматски покретач да би се постигла средња диверзија, ушће или пребацивање смера протока. Углавном је подељен у две врсте: Л-тип и Т-тип, погодан сценаријима гаса, течности, паре и корозивних средњих средстава.
Л-тип: Правац протока је пребачен ротирањем вентила језгре 90 степени да би се повезали два вертикална канала (као што је → б или А → Ц), који је погодан за потребе за преношењем средњег протока; Т-тип: Три канала се могу повезати једни са другима или затворено независно, подржавајући средње ушће (А + Б → Ц) или диверзија (А → Б + Ц) и флексибилна контрола сложених цевовода.
Кључне карактеристике дизајна
Структурна оптимизација: Тело вентила и печат: Дизајн протока ЦХЕ ФЛОВ ЦХАННЕЛ (ДН15 ~ ДН1000), опционо ПТФЕ (-30 ~ 180 степен) или ППЛ (-30 ~ 250 степен) за печат седишта, ниво цурења до АНСИ класе ВИ; Пнеуматски покретач: Подржава двоструко деловање (5 ~ 7БАР извор гаса) или једно-делујући (аутоматско ресетовање када се изгуби притисак), интегрисано са ИСО 5211 платформом Адаптер Поситионер, Лимит прекидач и други додатак. Иновативни дизајн: Брза структура инсталације: Кроз комбинацију коничног конвексног прстена и наранчане прстена за прирубну / стезање може се брзо причврстити и раставити (као што је ДН50 ~ ДН600 сценарио); МОДУЛ ЗА ЗАШТИТУ: Неки модели имају уграђене магнетне плоче за прикључивање и механизам за ресетовање пролећног ресетовања како би се спречило да се нечистоће сакупирају у пријемничком интерфејсу када се не користи.
Спецификација тросмерне пнеуматске куглице
|
артикал |
вредност |
|
Гаранција |
1 година |
|
Уписати |
Куглични вентили |
|
Прилагођена подршка |
Омалити |
|
Место порекла |
Хенан, Кина |
|
Робна марка |
Гнее |
|
Број модела |
ПТ + ДН25 |
|
Примена |
Општи |
|
Температура медија |
Нормална температура |
|
Моћ |
Пнеуматски |
|
Медији |
Водити воду |
|
Величина порта |
1'' |
|
Структура |
Лоптица |
|
Телесни материјал |
Нехрђајући челик |
|
Радни притисак |
16 бара |
|
Мок |
1 ком |
|
Сертификат |
ЦЕ сертификат |
|
Стандардно или нестандардно |
стандардни |
|
Радна температура |
-20~200 |
|
Паковање |
Дрвена кутија |
|
Бренд |
Ауторун |
|
Боја |
Прилагођена боја |
|
Прикључак |
Нит |
Технички параметри и тачке селекције
| Услови | Технички индикатори | Сценарији прилагођавања |
|---|---|---|
| Номинални притисак | Пн1.6 ~ 6.4МПА (до ПН25) | Хемијски и рударско системи високог притиска |
| Температурни опсег | -30 Дипломирао ~ 250 степен (зависи од материјала за бртвљење) | Стеам високе температуре (ППЛ заптивач) |
| Режим везе | Прирубница (ГБ / Т 9113), стезаљка Куицк-Инсталација (санитарни разред) | Храна / Фармацеутска асептична цевовода |
| Опције материјала | Тело вентила: 304/313Л нерђајући челик; Балл вентила: гумени обложени метал или све челик | За корозивне медије изаберите 316Л |

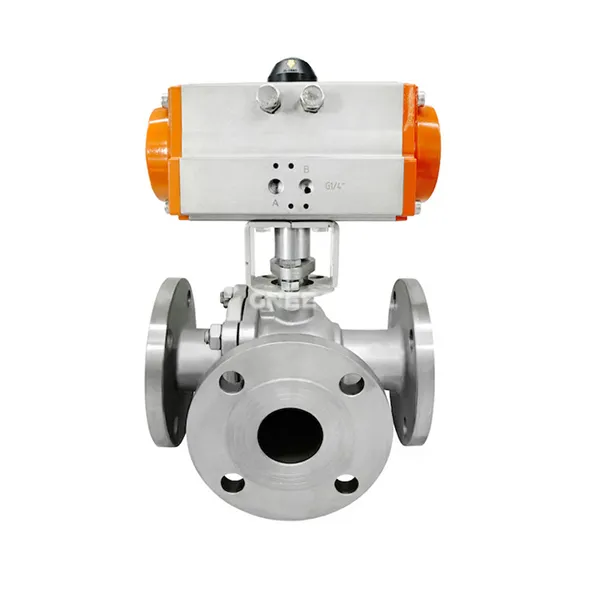

Гнее тросмерни пнеуматски куглични вентил
Апликације
Хемијска / енергија:
Контрола диверзије паре високе температуре (Т-типе, ПН16, ПТФЕ печат);
Систем средњег ослањача киселине (тип типа, 316л вентила).
Храна / Фармација:
Чишћење цистелина санитарне цевовода (стезаљка Брза инсталација, РА мања или једнака 0. 8μм полирање површине);
Третман воде / рударство:
Мулти-смерни превоз суспензије (тијело за вентил од гуме, дизајн ношења против честица).
