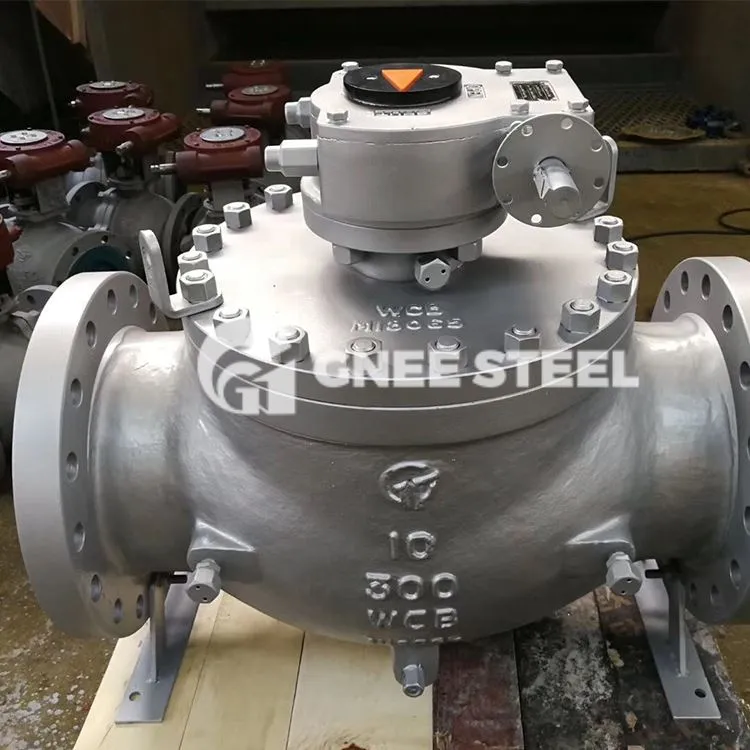

Кугласти вентили са горњим улазом се углавном састоје од тела вентила и левог и десног спојног тела. Везно тело и тело вентила су спојени завртњима. Дебљину прикључне прирубнице и чврстоћу споја вијака треба пројектовати аналогно прирубници истог пречника као и тело вентила. Снага везе мора бити Спречити да цев олабави везу и проузрокује квар заптивке. Тело вентила и спојно тело су у контакту лицем у лице без размака између. Заптивка мора да испуњава захтеве противпожарне безбедности и користи комбинацију гуменог "О" прстена и намотаног металног заптивача. Међутим, са брзим развојем технологије потпуно завареног кућишта вентила последњих година, постепено је заменила подељену структуру са ризиком од цурења.
Распон величина: 2" до 36"
Оцена: 150# до 2500#
Крајеви: прирубнички РФ, РТЈ, БВ, конекције на крају чворишта
Пуни проврт / смањени проврт
Меко седиште
Антистатички и анти-издувавајући дизајн стабљике
Дизајн заптивке за усне
Криогена примена на захтев
Рад: полуга, зупчаник, пнеуматски или електрични актуатор
Спецификације кугличних вентила монтираних на врху:
|
Дизајн Лице у лице Крај са крајем Енд Фланге БВ Енд Тест Тест заштите од пожара Специјални |
АСМЕ Б16.34/АПИ 6Д АСМЕ Б16.10/АПИ 6Д АСМЕ Б16.10/АПИ 6Д АСМЕ Б16.5 АСМЕ Б16.25 АПИ 6Д АПИ 607/АПИ 6ФА НАЦЕ МР-01-75 |
|
ДЕТАЉИЗА ВРХУНСКИ УЛАЗНИ КУГЛАТНИ ВЕНТИЛИ |
|
|
Оцена притиска и величина: |
ПН10 до ПН25, АНСИ класе 150 до класе 1500 |
|
ДН50 до ДН600 |
|
|
2"~24" |
|
|
50A~600A |
|
|
Материјал: |
Тело: ВЦБ, ЦФ8, ЦФ8М, ЛЦБ, ЛЦЦ |
|
Поклопац мотора: ВЦБ, ЦФ8, ЦФ8М, ЛЦБ, ЛЦЦ |
|
|
Лопта: А105, СС304, СС316 |
|
|
Дршка : Ф6а, СС304, СС316 |
|
|
Седиште: Девлон,ЕПДМ,Метал,Витон,ПТФЕ,НБР |
|
|
Посебан материјал на захтев. |
|
|
Оперативни тип |
Полуга, пнеуматика, зупчаник, електрична, гола осовина итд. |
|
Структура: |
Топ ентри |
|
Прирубнички прикључак: |
ЕН1092 & АНСИ Б16.5 & ЈИС |
|
Тип |
Прирубница РФ, РТЈ |
|
Максималне радне температуре: |
Нитрил: 80 степени |
Плутајући куглични вентил са горњим улазом
