Гнее стеел гроуп је интегрисано предузеће у ланцу снабдевања, укључујући челичну плочу, калем, профил, дизајн и обраду спољашњег пејзажа. Основан 2008. године, са регистрованим капиталом од 5 милиона РМБ, Гнее је направио импресиван напредак и развој на тржишту челика са Гнее Пеопле више од 15 година тешке борбе. Тренутно, укупан износ инвестиције достиже 30 милиона РМБ, површина радионице више од 35000㎡, са преко 200 запослених. Гнее постаје најпрофесионалнија међународна компанија у ланцу снабдевања челиком у централним равницама Кине са експлицитним стратешким оквиром, интегрисаном структуром управљања, основом за управљање фирмом, богатим фондом и људском моћи.
Зашто изабрати нас?
Наши производи
ГНЕЕ Група специјализована за производњу и дистрибуцију висококвалитетних вентила и фитинга за широк спектар индустријских примена, укључујући водоснабдевање, канализационе системе, нафту и гас и обраду мора.
Тржиште продаје
ГНЕЕ вентили су извезени у више од 150 земаља широм света, а сваке године више од 50 купаца посети ГНЕЕ Групу и наручи више од 30,000 комада вентила.
Наш тим
Основана 2008. године са регистрованим капиталом од 5 милиона РМБ, ГНЕЕ Група. Тренутно, компанија има укупну инвестицију од 30 милиона јуана, фабрику од више од 35,000 квадратних метара и више од 200 запослених.
Служба за кориснике
ГНЕЕ Група увек ставља квалитет производа и потребе купаца на прво место, и настоји да пружи боље услуге сваком од наших купаца. Пратимо најновије стандарде и фокусирамо се на менаџмент, технологију и иновације процеса. Са зрелим системом продајних услуга, ГНЕЕ Гроуп инсистира на пружању услуге на једном месту сваком купцу.
Куглични вентил АПИ 6Д је дизајниран у складу са АПИ 6Д, куглични вентил је повезан вијцима, прстен седишта је постављен на клин, а опруга је оптерећена како би се обезбедио контакт са куглом, чак и ако је разлика у притиску између шупљине и низводно затварање је ниско.
Сертификат вентила: АПИ 6Д,ИСО9001:2008,ИСО14001
Место порекла: Хенан, Кина (копно)
Детаљи испоруке: Испорука у року од 15-30 дана након уплате
Двоструки блок и куглични вентил за одзрачивање
ДББ куглични вентил је комбинација једног или више запорних/изолационих кугластих вентила и једног или више вентила за одзрачивање/одзрачивање (обично куглични или игличасти вентили). Двоструки зауставни вентили и вентили за одзрачивање раде на изолацији протока/притиска процеса узводно и низводно.
Криогени куглични вентили су дизајнирани за криогене медије у постројењима за криогену прераду, као што су течни гасови ЦО2, Н2, Ар, О2 природни гас (ЛНГ). Вентил има систем прстенова седишта са опругом који обезбеђује лако пребацивање кугле на температурама од -200 степени.
Електрични куглични вентили високог притиска
Опсег величина: 1/2"~8", ДН15~ДН200
Радни притисак: 1.6МПа
Контролни режим: Укључено Искључено Тип / Тип модулације
Опциони напон: ДЦ12~24В (±10%), АЦ110~220В, 50/60Хз
АПИ 6Д плутајући куглични вентил
Пуни прикључак: 1/2" до 36"
Радни притисак: класа 150, класа 300, цлаа600, класа 900, класа 1500, класа 2500
Радна температура: -20ºЦ/+180ºЦ
Плутајући куглични вентил са прирубницом
Величина: 1/2"-8"
Оцена притиска: ЦЛАСС150/ЦЛАСС300/ЦЛАСС600/ЦЛАСС900
Прирубнички крај и отпоран на издувавање вретена и ватробезбедна конструкција и антистатички уређај
Куглични вентил са прирубницом од нерђајућег челика
Пакет: Стандардна кутија од шперплоче за извоз
Лука за отпрему: Нингбо/Шангај, Кина
Услови испоруке: ЕКСВ, ФОБ, ЦФР, ЦИФ, итд.
Услови плаћања: Т/Т, Вестерн Унион, ПаиПал, итд.
СС куглични вентил високог притиска
МОК: 1 сет
16 година искуства у производњи вентила
Снажан инвентар, део провизије враћен због масовног кашњења
Квалитет производа ће бити загарантован 1 годину (12 месеци)
Шта је куглични вентил?
Кугласти вентили су вентили са четвртином обртаја који се користе за заустављање или покретање протока медија у цеви. Најчешћи тип кугличног вентила има "слободно плутајући" дизајн, тако да је тип клипа промена дизајна. Унутар кугластог вентила, кугла се на једном крају повезује са стаблом, а на другом крају са осовином која се назива клип. Због ове промене дизајна, лопта се држи чврсто на месту. У пливајућем кугластом вентилу, лопта је повезана само са вретеном, па се стога назива плутајућа.
Фиресафе десигн
Секундарни метални дизајн седишта обезбеђује безбедно гашење по апи 607. Поред тога, секундарне графитне заптивке тела и флексибилно графитно паковање спречавају цурење кроз зглобове тела и кутију за пуњење, респективно.
Дизајн унутрашњег клипа
Горње и доње лежајне плоче држе лопту на месту, спречавајући да лопта лебди аксијално и избегавајући прекомерно оптерећење на седиштима. Дизајн спољне осовине доступан у одређеним величинама.
Двоструке заптивке на зглобовима каросерије
Примарне еластомерне заптивке обезбеђују нулто цурење у стандардним радним условима. Секундарне графитне заптивке обезбеђују правилно заптивање спојева тела по апи 607 у екстремним температурним сценаријима.
Антистатички уређаји
Стандардни антистатички уређаји обезбеђују електрични континуитет између куглице, вретена и тела, елиминишући могућност варничења унутар вентила изазваног статичким електричним набојем.
Дизајн стабљике отпоран на ударце
Вентили су дизајнирани са спојем вретено/тело који спречава издувавање вретена под притиском у линији.
Оцена високог притиска
Дизајн клипа им омогућава да подносе знатно веће притиске у поређењу са плутајућим кугличним вентилима.
Поуздано искључивање
Механизам позитивног заптивања обезбеђује затварање отпорно на цурење, што је критично за апликације где су безбедност и забринутост за животну средину најважнији.
Трајност
Робусна конструкција са врхунским материјалима чини их отпорним на хабање, обезбеђујући дуг радни век.
Ниско одржавање
Кугласти вентили са клиновима углавном захтевају минимално одржавање због једноставног дизајна и висококвалитетних компоненти.
Брзи рад
Рад од четвртине обртаја омогућава брзо отварање и затварање вентила, што је неопходно за ситуације затварања у нужди.
Свестраност
Кугласти вентили су доступни у широком распону величина и материјала, што их чини погодним за различите примене.
Врсте кугличних вентила
Куглични вентил са бочним улазом
Има лоптице састављене на својој страни, са телом које спаја два или три дела да би се формирало продужетак. Међу фигурама, највећи је одговоран за држање лопте.

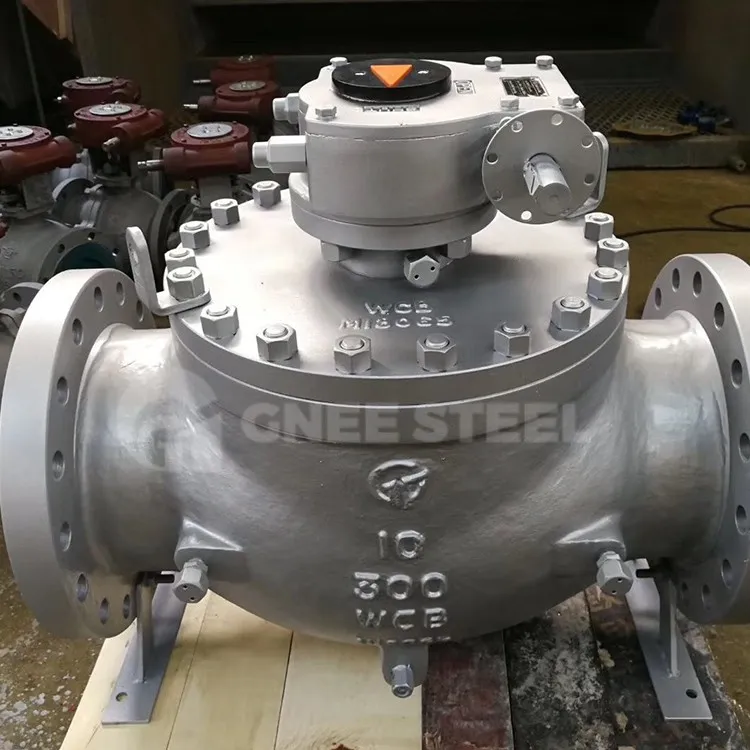

Куглични вентил са горњим улазом
Кугласти вентил са горњим улазом има дизајн који илуструје монтажу куглица од горњег врха до доњег дела. Дизајн се састоји од поклопца поклопца на врху кугличног вентила који се лако скида.
Куглични вентил са завареним телом
Кугласти вентил има вретено против издувавања са дизајном седишта вентила. Овај дизајн се постиже применом различитих материјала као што су угљенични челици и мартензитни сс.
Углавном се примењује у преносу гаса подземним цевоводима.
Куглични вентили са пуним отвором
Ове врсте вентила постоје на основу врсте проврта. У већини случајева, њихов дизајн је такав да је пречник отвора вентила скоро једнак цевоводу за повезивање.
Примењују се у хемијској и рафинерској индустрији.
Куглични вентил са полуприкључцима
Ово је јединствени дизајн који добијамо на основу врсте његових отвора. Овде је пречник отвора упола мањи од пречника цевовода у који се спаја.
Дводелни куглични вентили монтирани на клип
Ово је тип који излази на основу склапања делова. Има два комада кућишта који се причвршћују преко навојних веза. Осим тога, дизајн омогућава лак приступ вентилу за потребе поправке.
Троделни кугласти вентил са клипом
Дизајн је резултат када саставимо три дела кућишта заједно. Ова специфична врста дизајна омогућава лак приступ унутрашњим деловима вентила одвајањем делова.
Индустрија нафте и гаса
Кугласти вентили постављени на клин савршени су за широк спектар примена у неколико индустрија нафте и гаса. Примери индустрије нафте и гаса који користе кугласте вентиле постављене на клин укључују доводе за гас, постројења за гас на пољу, постројења за прераду индустријског гаса, линије за сировине за рафинерију нафте и постројења за сирову нафту.
Пипелине Индустриес
Способност кугличних вентила монтираних на клин да се носе са неколико различитих примена као што су гасови, муљ и течности чини их веома вредним у индустрији цевовода.
Хидроцарбон Индустриес
Пошто су куглични вентили постављени на клин корисни за олакшавање прераде угљоводоника, они су изузетно популарни међу индустријама угљоводоника.
Повер Индустриес
Кугласти вентили постављени на клин су погодни за бројне примене као што су турбине, клизници, генератори, компресори који су саставни део рада електропривреде.
Цхемицал Индустриес
Нудећи невероватну сигурност, издржљивост и способност заптивања, куглични вентили постављени на клин одговарају широком спектру хемијских индустрија где су такве компетенције императив.
Компоненте кугличног вентила
Тело
Тело кугличног вентила је кућиште које подржава унутрашњост вентила и држи га на месту. На основу функције коју ће добити, супстанца за овај дизајн може бити направљена од различитих производа. Угљенични челик, нерђајући челик, дуплекс, нискотемпературни угљенични челик, инконел и супер дуплекс су неки од материјала који се често користе.
Лопта
Ротира се кроз диск у облику сфере да заустави или покрене ток у сталној ротацији. На једном крају је причвршћена за палицу, а на другом за стабљику. Док се смењује, лопта је причвршћена на месту. Седишта кугличног вентила Траннион често долазе у додир са овом куглом, смањујући обртни момент.
Сеат
Седиште кугличног вентила је дизајнерски елемент који окружује лопту. Седишта држе лопту чврсто на месту када је актуатор укључен, спречавајући приступ. Постоје две варијанте: мекана и метална, што узрокује да се креће у општем правцу лопте.
Траннион
Кугласти вентил има додатну осовину која држи куглу на месту одоздо, што се назива клип. Његова сврха је да одржи чврсто везивање лопте. У неким кугличним вентилима монтираним на клип, клин је додатак сферне кугле, а остатак времена је повезан са сферним кугличним диском преко заварених спојева.
Стем
Куглица и актуатор су повезани вретеном кугличног вентила. За лоптицу је причвршћена додатном осовином, која помаже у одржавању лопте у чврстом положају. Поред тога, контролише како се лопта креће. Кугласти вентили постављени на клин задржавају јаче држаче против издувавања, што им омогућава да издрже високе притиске и температуре без икаквих оштећења.
Диск
Перфорирана, чврста кугла је облик диска у кугличном вентилу. Лопта је са једне стране причвршћена за стабљику, а са друге за палицу. Куглица или диск у кугличном вентилу за трунион је стабилизован док се окреће. Пошто су седишта увек у додиру са лоптом, обртни момент је смањен.
Ацтуатор
Погон кугличног вентила се користи за отварање или затварање вентила. На основу примене и медијума, попут кугличних вентила са ваздушним погоном, у кугластим вентилима се користе бројни типови актуатора. На вентилу, типични актуатори укључују голе стабљике, ручне полуге, пнеуматске актуаторе, зупчанике и хидрауличне актуаторе. Поред тога, можете користити моторни актуатор, хидраулични актуатор, електрични актуатор, гасни актуатор, покретач гаса преко уља и још много тога.
Ињекција
У пределу седишта и вретена стварају се ињекциони фитинзи. Маст се може уметнути помоћу спојнице за убризгавање заптивача када је заптивање ослабљено и почне цурење. Делимично заптивање ствара убризгани заптивач како би се зауставило додатно цурење. Фитинги за убризгавање заптивача се користе само у хитним случајевима.
1. Очистите и прегледајте све делове на оштећења и по потреби промените делове. Напомена:
Ако је потребно потпуно растављање, препоручује се замена свих седишта и заптивки.
2. Поставите тело на чисту дрвену површину.
3. Обложите каросерије антикорозивном пастом.
4. Поставите оба крајња конектора са њиховим прирубничким површинама на чисту дрвену површину.
5. Поставите опруге у рупе предвиђене на конекторима или седишту и поставите О-прстен на склоп седишта.
6. Поставите О-прстен седишта на склопове седишта. Спустите склопове седишта у конекторе.
7. Поставите О-прстен (тело) и заптивке тела на оба конектора.
8. Поставите О-прстен (врело) и потисну подлошку (врело) на вретено.
9.Лоцирајте вретено у кућишту дршке.
10. Поставите О-прстен (кућиште вретена) и заптивку (кућиште вретена) у кућиште вретена.
11. Поставите потисне подлошке (палице) на горњу и доњу равнину кугле.
12. Поставите куглични лежај у отвор лежаја у држачу лежаја.
13. Поставите држач лежаја на куглични зглоб.
14. Саставите појачавач за паковање, комплет за паковање, О-прстен [(кућиште) и (кућиште вретена)] и потисну подлошку (врело) на вретено.
15.Подигните лопту и спустите је у тело у одговарајући положај.
16.Лоцирајте вретено у удубљење кугле и затегните завртње са поклопцем у складу са табелама обртног момента.
17. Подигните вентил и поставите га тако да правац осе протока буде хоризонталан (дрво вертикално).
18.Лоцирајте клинове за типле и поставите кућиште вретена на тело тако да кућиште вретена стане у куглични лежај и равне стабљике које се налазе у отвору за куглицу.
19. Поставите и затегните завртње са поклопцем за кућиште према графикону обртног момента.
20. Поставите оба крајња конектора са седиштима на тело и затегните навртке у складу са табелама обртног момента.
21. Поставите заптивку (врело) у удубљење кућишта вретена.
22.Лоцирајте игле за типле, поставите ИСО монтажну прирубницу на кућиште вретена и затегните завртње са поклопцем.
23. Поставите кључ вретена на начин кључа вретена.
24. За вентиле са ручним погоном, поставите ручну ручицу на вретено и затегните завртањ са поклопцем. За вентиле са зупчастим или активираним вентилима, поставите спојницу на вретено, поставите држач на ИСО монтажну прирубницу, поставите клинове и затегните матице. Поставите зупчаник или актуатор на спојницу и држач, поставите клинове и затегните матице.
25. Тамо где је применљиво, монтирајте спојеве за убризгавање заптивача [(врло) и (седиште)] и чепове за одвод/вентилацију.
26. Ротирајте лопту полако напред-назад до пуне четвртине. Ово ће омогућити да седиште заузме свој стални положај и облик у односу на лопту и тело. Брзо окретање може оштетити седиште пре него што има прилику да формира одговарајући печат.
Како одржавати куглични вентил
Потражите знаке цурења заптивке кроз спој тела/крајњег конектора и зглоб кућишта тела/вретена. Ако је потребно, поново затегните матице/завртње према табели момента затезања.
Ако је могуће, померите вентил и проверите да ли ради глатко, пуног хода. Нестабилно кретање стабљике може указивати на унутрашњи проблем.
Уверите се да су сви носачи, зупчаници и вијци актуатора добро причвршћени.
Периодично испирајте отворе за заптивање одговарајућим средством за чишћење вентила да бисте испрали остатке из система заптивача.
Испирање шупљине се препоручује за спречавање нагомилавања прљавштине/отпада у телесним шупљинама. Убаците компатибилну течност у отвор за одзрачивање и исперите кроз отвор за одвод који се налази на дну вентила.
Како раде куглични вентили?
Произвођач кугластих вентила дизајнира свој кугласти вентил да ради на начин сличан плутајућем кугластом вентилу. Принцип рада кугличног вентила укључује ротацију кугле да контролише проток течности или гаса.
Када актуатор пошаље сигнал вретену, он ротира куглицу за 90 степени, отварајући или затварајући вентил. Седиште обезбеђује да лопта остане на месту током ротације. Систем за убризгавање делује као делимична заптивка како би се спречило цурење када до њега дође.
Да би се покренуо проток уља у кугличном вентилу, актуатор на вентилу се ротира за 90 степени, обично у смеру казаљке на сату. Погон је повезан са вретеном вентила, који је повезан са куглом.
Ротација актуатора помера стабло и куглицу која је повезана са њим. Ово ће резултирати неограниченим протоком супстанце у цеви и смањеним притиском у цевоводу. Ово ће ограничити проток супстанци у цевоводу.
Спецификације производа
Прва и основна ствар коју треба размотрити је дефинисање одређених критеријума који омогућавају информисани избор добављача. На пример, познавање укључених течности може сузити спецификацију материјала и врсту потребних кугластих вентила. Поред тога, познавање његове примене може одредити конфигурацију и спецификацију одговарајућег кугличног вентила.
Оцене температуре и притиска
Прецизно описивање минималне и максималне температуре и притиска је од суштинског значаја за одабир типа кугличног вентила који би одговарао. На крају, то би сузило компаније које испоручују те кугласте вентиле и учинило ваш процес избора једноставним. Важно је схватити да материјал кугличног вентила и степен заптивања могу играти важну улогу у прилагођавању радном окружењу.
Цена и масовне поруџбине
Запамтите да произвођачи кугличних вентила по наруџби могу захтевати више времена од оних који продају стандардне унапред направљене.
Цертификати
Разумевање неопходних сертификата може помоћи да се утврди кредибилитет и интегритет добављача. Може се са сигурношћу рећи да ови добављачи са сертификатима обезбеђују минималне стандарде који се захтевају у производном окружењу кугластих вентила са разумним трошковима. Одређени стандарди које треба тражити су АПИ 6Д, АПИ 598, НЕМА, АНСИ и НСФ.
Време испоруке
Време испоруке може бити кључно када се разматра прави добављач. Иако дуже време испоруке може бити од користи, није увек добро имати дуже периоде чекања када се ради са веома опасним материјалом.
Подршка
Последња ствар коју треба узети у обзир, и најважнији фактор, јесте знати да ли је добављач активно ангажован са купцима у погледу задовољства, спецификација, захтева и повратних информација.
Да ли су куглични вентили двосмерни?
Да, куглични вентили су заиста двосмерни. Код овог типа вентила, медијум тече у оба смера. Стабљика кугличног вентила је чврсто фиксирана на свом месту, држећи куглу безбедно на месту. Поред тога, има седишта са опругом која спречавају да лопта плута низводно. Механизам седишта са опругом чини вентил непропусним док се лопта истроши. Добар је избор за петрохемијске цевоводе или гасоводе велике запремине. Кугласти вентили за клин и кугласти вентили су такође добар избор за корозивна окружења, укључујући нуклеарне електране.
Кугласти вентили имају сферни стуб и тело. Сферна површина лопте је идентична пречнику стабљике. Због тога се лопта неће кретати узводно или низводно. То значи да су заптивке двосмерне, а вентил може да издржи високе притиске и температуре. А због јединственог дизајна клина, може се користити у више апликација.
Наша фабрика
Група има 5 подружница које се налазе у земљама и окрузима Анианг, Тиањин, Хонгконг и Сингапур. Седиште је у родном граду оракула у провинцији Хенан, локацији светске културне баштине „Јин Руин“, граду Ањанг, једној од осам древних престоница Кине.
Наш сертификат
ФАК
