Опис кугличног вентила са В портом
У кугластом вентилу В-порта налази се кугла са урезом у облику слова В унутар тела вентила. Ова кугла је у интеракцији са седиштем вентила, а када се лопта ротира, мења угао отвора у облику слова В како би контролисала површину попречног пресека протока течности. Овај дизајн омогућава прецизну контролу и регулацију протока. Куглични вентили са В-портом обично имају дизајн са једним седиштем, што значи да имају само једну заптивну тачку. Овај дизајн побољшава перформансе заптивања и смањује вероватноћу цурења.
Спецификација кугличног вентила са В портом
| Опсег величина | НПС ¼ до 12 / ДН 6 до 300 |
| Материјали за тело | Нерђајући челик (ЦФ8М), угљенични челик (ВЦБ) |
| Распон температуре | -50 степен Ф до 650 степени Ф (-46 степен до 343 степена) |
| Стем Материалс | АСТМ А479 Тип 316 АСТМ А564 Тип 17-4ПХ АСТМ А182 Тип Ф51 |
| Максимални дозвољени радни притисак | АСМЕ класа 150, 300, 600 ЕН 1092 ПН10, 16, 25, 40 |
| Материјали седишта | Стандард: Тек-Фил® ПЕЕК, РПТФЕ, ТФМ, метал |
| Оцена искључивања | Класа ВИ |
| Балл Материалс | 316, нерђајући челик (ЦФ8М) |
| Боди Стиле | Навојни, заварени утичници, чеони завар, крај са прирубницом |
| Стандард дизајна | АСМЕ Б16.34 |
| Тестинг Стандард | АПИ 598, ФЦИ 70-2 |
| Портс | 15 степени В-порт, 30 степени В-порт, 60 степени В-порт, 90 степени В-порт, прилагођени прорез, Прилагођени В-порт |
| Цертификати | АПИ 607, АТЕКС, НАЦЕ МР0175, ПЕД, ПЕ(С)Р, СИЛ, ТР ЦУ |
| Лице у лице | АСМЕ Б16.10 |
| Апликације | Контрола температуре, контрола протока, контрола паре, кавитација, Контрола нивоа и ПХ услуга |

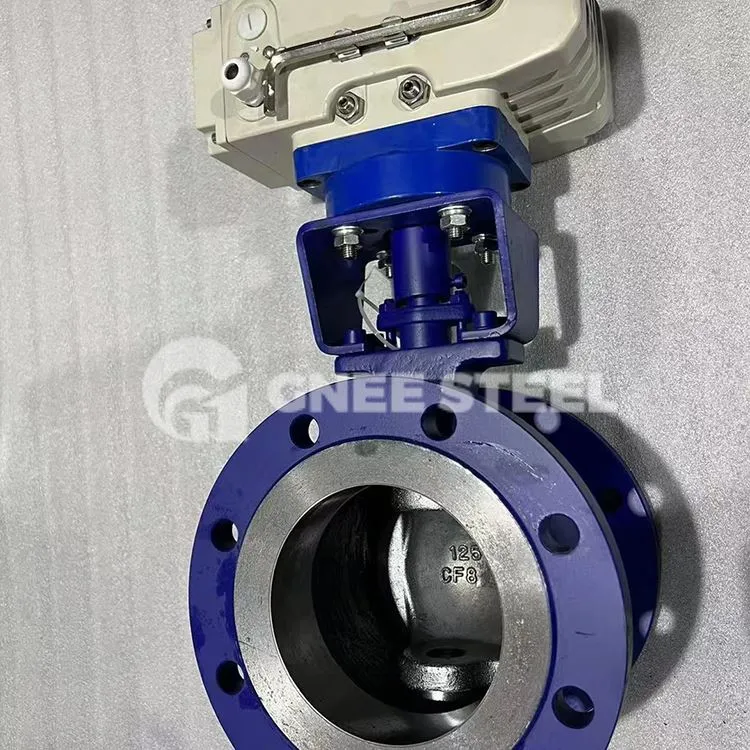

Куглични вентил са В портом
Уобичајене грешке и решења за кугласте вентиле са В-портом:
1. Проблем цурења
Узроци: Истрошеност заптивних компоненти, вентил није потпуно затворен, оштећење заптивних површина или неправилна инсталација.
Решење: Замените истрошене заптивне компоненте, обезбедите да се вентил потпуно затвори, поправите или замените оштећена седишта вентила и стриктно пратите препоруке произвођача за уградњу како бисте обезбедили чврсто приањање између седишта и кугле.
2. Нефлексибилан рад или лепљење
Узроци: Накупљање унутрашњих нечистоћа, недовољно подмазивање, истрошени или кородирани делови.
Решење: Темељно очистите шупљину вентила од нечистоћа, редовно одржавајте и примените одговарајућа мазива, прегледајте и замените истрошене компоненте и третирајте кородирана места.
3. Цурење вретена вентила
Узроци: Истрошеност или оштећење заптивног прстена у паковању вретена.
Решење: Замените заптивни прстен унутар заптивача вретена или подесите заптивку за заптивање да бисте обезбедили одговарајућу компресију, спречавајући цурење док одржавате несметан рад вретена.
4. Хабање између кугле В-порта и седишта
Узроци: Смањење перформанси заптивања услед хабања између куглице В-порта и седишта током дуже употребе.
Решење: Самељите и поправите или замените куглицу и седиште са В-отвором, обезбеђујући да се добро уклапају како би се постигло оптимално заптивање.
5. Квар електричних или пнеуматских актуатора
Узроци: Проблеми као што су индикатор напајања који није упаљен, недостатак повратне информације од актуатора, неуспех у раду актуатора након укључивања или немогућност затварања након отварања у електричним или пнеуматским системима.
Решење: Проверите водове за напајање, поправите или замените повратне модуле, проверите да ли су напајање и контролни сигнали за актуатор нормални и проверите да ли унутрашња компонента актуатора има оштећења или кварове.
6. Проблеми у вези са блокадом
Узроци: Накупљање нечистоћа или каменац унутар вентила.
Решење: Раставите и очистите унутрашњост вентила да бисте уклонили блокаде, извршите хемијско чишћење шупљине вентила ако је потребно или користите физичке методе да бисте елиминисали каменац.
