Заварени куглични вентили

Заварени куглични вентил је кугласти вентил који повезује кључне компоненте (као што су тело лопте и вентила, стабљика вентила и тело вентила и итд.) Заваривањем. Отварање и затварање или контрола протока цевоводног медија постижу се ротирањем лопте кроз рупу. Подељен је у две врсте: потпуно заварени (сви делови су заварени и повезани, без ризика од цурења) и полу-заварене (делимично заваривање + одвојива веза).
Основне структурне карактеристике:
Веза за заваривање:
Потпуно заварено тело вентила: Тело вентила је заварен у цевовод у целини, без вијака или прирубничких интерфејса и има изузетно снажно заптивање, што је погодно за медиј високог притиска и високог ризика (као што је природни гас и уље).
Полу-заварени дизајн: Тело вентила је делимично заварена + прирубница, узимајући у обзир и заптивање и одвојеност.
Дизајн лопте:
Плутајућа лопта (погодно за мали пречник): Лопта је чврсто притискала прстен за бртвљење под средњом притиском да би се постигло заптивање.
Фиксна лопта (погодна за велики пречник / високог притиска): лопта је фиксирана горњим и доњим осовинама, заптивни прстен је унапређен, а отпорност на притисак је јачи. ‌

Тип заптивања: Софт заптивач (ПТФЕ / ојачани графит): Зеро цурење, применљива температура -40 степен ~ 200 степен, снажна отпорност на корозију.

Чврсти печат (метал / керамика): Отпоран на високу температуру (мању или једнаку 550 степени) и ерозији честица, погодно за медиј који садржи нечистоће.

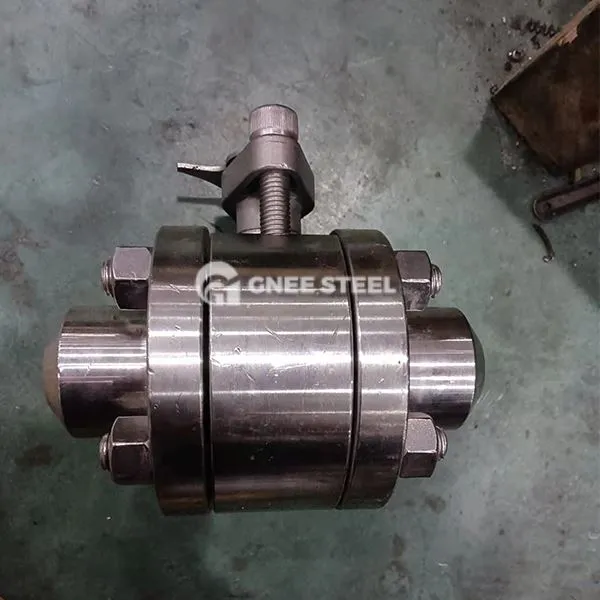

Заварени куглични вентили



Предности

Заптивање високог чврстоћа:
Заваривање елиминише ризик од цурења прирубног интерфејса, посебно погодан за оштре услове рада, као што су природни гас и хемијска индустрија.
Структура тврдог заптивања може да издржи висок притисак већи или једнак ПН6.4МПА, а мекани бртви се постиже нула цурења (АНСИ ВИ ниво).
Отпорност на корозију и дуг живот:
Материјал за тело вентила може бити нехрђајући челик (316Л), карбонски челик (ВЦБ) или легура челика (ВЦ6), што је погодно за корозивне медије као што су киселина, алкални и сол.
Потпуна заварена структура нема активне вијке, смањује корозијске тачке и продужава радни век (до 30 година).
Лаган и спасилачки простор:
У поређењу са вентилима за прирубнице, дизајн заваривања смањује тежину конектора и погодан је за распореде цевовода са ограниченим простором (као што је подморнички цевоводи).

Апликације

Транспорт нафте и гаса: Одјечење природног гаса високог притиска у цевоводима на даљину и ЛНГ станице.
Хемијска и петрохемијска: Контрола процеса високо корозивних медија (као што су сумпорна киселина и течна амонијака). Струја и грејање: потпуно приложени и прекинути парни цевоводи и термалне мреже.
Општински инжењеринг: Стална веза подземних водоводних и грејних мрежа.
