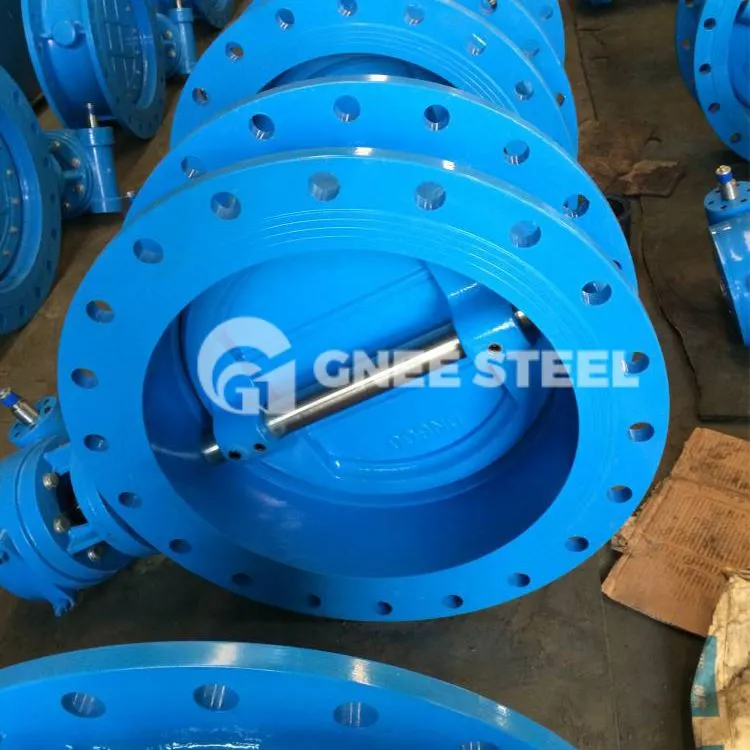

Лептир вентили високих перформанси са прирубницом су посебно погодни за вентиле великог пречника. Они се широко користе у области регулације великог пречника. Када је лептир вентил типа прирубнице потпуно отворен, отпор протока је мали. Када је угао отварања лептир плоче између око 15-70 степени, лептир вентил са прирубницом може веома осетљиво да контролише брзину протока медија. Поред тога, пошто лептир плоча лептир вентила прирубнице има својства брисања током ротације, овај тип вентила се може користити у цевоводима са суспендованим медијумом честица. У зависности од јачине заптивке, може се користити и за прахове. и цевоводи за грануларне медије.
| Стандарди | ИСО 5752, БС 5155, АПИ 609, МСС-СП-68, АСМЕ Б16.10, АСМЕ Б16.5, ДИН 3202 |
| Материјали | Угљенични челик, нерђајући челик, алуминијумска бронза, Монел, Хастеллои, Титанијум, Дуплек, Супер Дуплек и други специјалитети |
| Оцене притиска | АНСИ 150# до АНСИ 1500# |
| Опсег величина | 2" до 140"- 50мм до 3500мм (веће величине на захтев) |
| Завршава везе | РФ, РТЈ |
| опциони прстенови за седиште | Ресилиент РПТФЕ; ИНЦОНЕЛ са металним сједиштем (пожарно безбедно при примени) |
| Активације | Ручни, пнеуматски, електрични, хидраулични (противтег) и електро-хидраулични |
Вентили високих перформанси
- Карактеристике
Дизајн чврстог затварања.
Једноделни материјал кућишта вентила је ливени челик или нерђајући челик са одличном отпорношћу на корозију.
Једноделна дршка високе чврстоће од А564 Гр. 630/ПХ 17-4.
ИСО 5211 подлога за монтажу са квадратном осовином од 2"-12". 14"-24" прикључци са кључем омогућавају директну монтажу ручних (полуга и зупчаник), пнеуматских и електричних актуатора.
Конфигурација двоструког офсета, дизајн диска са суженим углом. Максимални проток, минимални отпор, обезбеђивање високог Цв.
Седишта вентила су доступна у мекој (ПТФЕ/РТФЕ) нитрилној гуми, ЕПДМ, ВИТОН или металним (А240 Тп 304/316) противпожарним седиштима вентила. И мекана и метална седишта су заменљива.
Прирубница уводнице спречава неравномерну расподелу оптерећења која може оштетити заптивку.
Дизајн унутрашњег заустављања кретања спречава прекомерно померање диска, минимизирајући могуће оштећење седишта вентила.
Потпорни прстенови су доступни у површинској обради од 125 до 200 ААРХ и компатибилни су са стандардним и спирално намотаним дизајном заптивки. Спољни пречник је уграђен у заптивну површину заптивача како би се спречило спољно цурење.
Дршка за тешке услове рада и 10-плоча са зарезом постављају диск до прецизних угаоних граничника.
