моторизовани лептир вентил Опис
Моторизовани лептир вентил је врста вентила који користи округлу лептир плочу као елемент за отварање и затварање и ротира са стаблом вентила да отвори, затвори и прилагоди пролаз течности. Лептир плоча лептир вентила се поставља у правцу пречника цевовода. У цилиндричном каналу тела лептир вентила, лептир плоча у облику диска се ротира око осе, угао ротације је између 0 степени ~ 90 степени, када се ротира за 90 степени, вентил је потпуно отворен.
моторизовани лептир вентил спецификација
|
Опсег величина |
Материјал тела |
|
2"-80" ДН50-ДН2000 |
ВЦБ, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М, ЛЦБ, ВЦ6 итд. |
|
Рејтинг притисак |
Дисц Материал |
|
Класа{0}}Класа600 ПН{0}}ПН100 |
ВЦБ, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М, ЛЦБ, ВЦ6 итд. |
|
Крај везе |
Материјал седишта |
|
Прирубница (ФФ, РФ, РЈ), плочица, ушица, сучеоно заваривање |
СС304+Графит, СС316+Графит, НБР, ЕПДМ, ПТФЕ, РПТФЕ |
|
Струцтуре Стиле |
Материјал стабљике |
|
Пуни прикључак, троструки ексцентрични, двоструки ексцентрични, концентрични |
17-4ПХ, СС410, СС304, СС316, Ф51, Ф53 |
|
Опције актуатора |
Стандард дизајна |
|
Електрични |
АПИ 609 |
|
Распон температуре |
Фаце то Фаце Стандард |
|
-100 степен ~800 степени |
АПИ 609, ИСО 5752 |
|
Цоннецтион Стандард |
Тест Стандард |
|
Бушење прирубнице: АСМЕ Б16.5, АСМЕ Б16.47 |
АПИ598 |

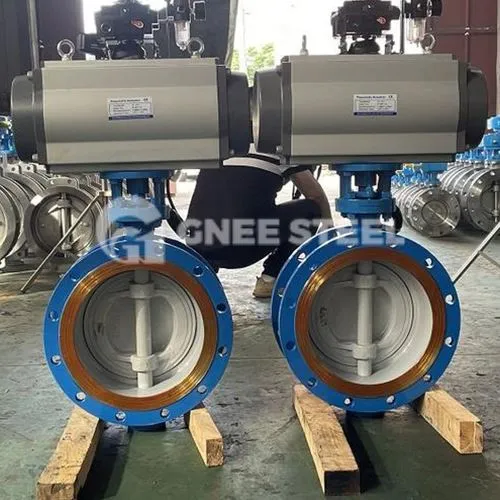

моторизовани лептир вентил са актуатором
Принцип контроле:
Извор енергије електричног лептир вентила је електрична енергија, која покреће плочу вентила да ради, тако да отвара и затвара вентил и циркулише или прекида улогу течности. Улазно 220В напајање може бити директно прекидачко регулисање, такође може бити уграђени серво модул, улазни контролни сигнали (4 ~ 20мАДЦ или 1~5ВДЦ) и једнофазно напајање може да контролише рад. Електрични актуатор електричног лептир вентила може се поделити на тип преклапања и регулациони тип, електрични лептир вентил за пребацивање треба да игра улогу пребацивања; а електрични лептир вентил регулационог типа треба да игра улогу регулације протока, који може подесити брзину протока на хиљадити део степена, а такође је и врста вентила са вишом ценом. Регулациони тип је АЦ220В напајање као напајање за примање сигнала унапред подешеног параметра индустријске аутоматизације контролног система 4 ~ 20 мА (0 ~ 5 и друге слабе контроле) за завршетак акције подешавања.
