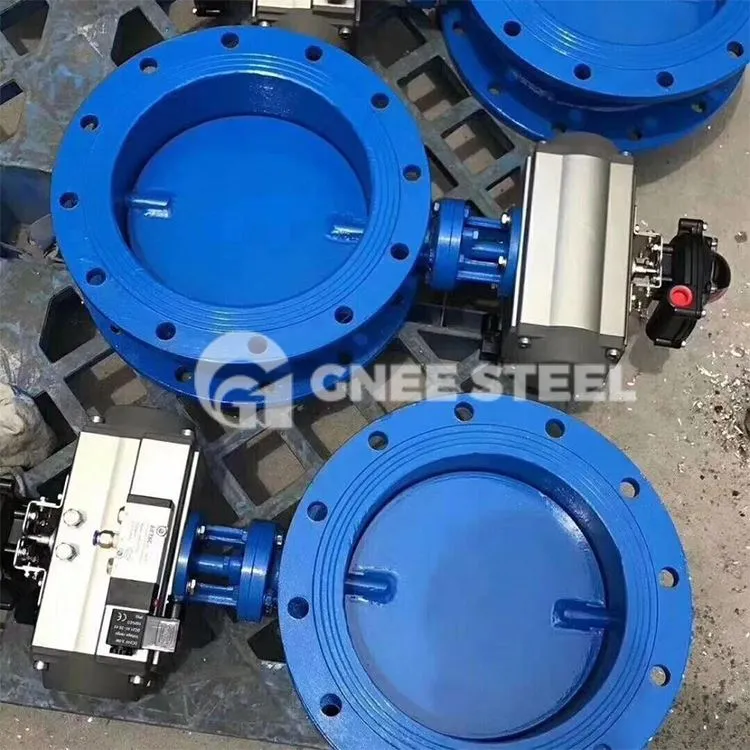

Пнеуматски лептир вентил је вентил састављен од пнеуматског актуатора и лептир вентила. Широко се користи у хемијској индустрији, производњи папира, руднику угља, нафти, медицинском третману, заштити воде и другим индустријама. Пошто је пнеуматски актуатор инсталиран на лептир вентилу, пнеуматски лептир вентил се може прилагодити неким високоризичним радним условима и смањити опасности које могу бити узроковане ручним радом. Нарочито на цевоводима великог и средњег пречника ниског притиска повећава се употреба пнеуматских лептир вентила. Поред тога, пнеуматски лептир вентили великог пречника су економичнији и приступачнији у поређењу са другим вентилима.
|
Опсег величина |
Материјал тела |
|
2"-80" ДН50-ДН2000 |
ВЦБ, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М, ВЦ6, ЛЦБ итд. |
|
Рејтинг притисак |
Дисц Материал |
|
Класа{0}}Класа600 ПН{0}}ПН100 |
ВЦБ, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М, ВЦ6, ЛЦБ итд. |
|
Крај везе |
Материјал седишта |
|
Прирубница (ФФ, РФ, РЈ), плочица, ушица, сучеоно заваривање |
СС304 (Л)+Графит, СС316 (Л)+Графит, НБР, ПТФЕ, ЕПДМ, РПТФЕ |
|
Струцтуре Стиле |
Материјал стабљике |
|
Пуни порт, троструки ексцентрични, двоструки ексцентрични, концентрични |
17-4ПХ, СС410, СС304, СС316, Ф51, Ф53 |
|
Опције актуатора |
Стандард дизајна |
|
Пнеуматски |
АПИ 609, МСС СП-67, МСС СП-68, ДИН3354, ЕН558, ЈИС Б2071 |
|
Распон температуре |
Стандардно лицем у лице |
|
-29 степен ~800 степени |
АНСИ Б16.10, МСС СП-68, ЕН558-1, ЈИС Б2002 |
|
Цоннецтион Стандард |
Тест Стандард |
|
Бушење прирубница: АСМЕ Б16.5, АСМЕ Б16.47, ЕН1092 ЈИС Б2220, ГОСТ 12815 |
АПИ598, ЕН12266.1, ЈИС Б2003 |
- Принцип рада пнеуматског лептир вентила
Пнеуматски лептир вентил је лептир вентил опремљен пнеуматским актуатором који замењује ручни рад. Његов принцип рада је да користи компримовани ваздух као извор енергије за ротацију стабла вентила, а стабло вентила покреће плочу лептира у облику диска да се окреће. Почетни положај лептир плоче се одређује према стварним потребама. Плоча лептира се ротира из почетне позиције. Када се лептир плоча ротира Када се лептир вентил ротира за 90 степени са телом вентила, пнеуматски лептир вентил је у потпуно отвореном стању. Када се лептир вентил ротира за 0 степени или 180 степени са телом вентила, пнеуматски лептир вентил је у затвореном стању.
Пнеуматски актуатор пнеуматског лептир вентила ради релативно брзо и ретко се оштећује услед заглављивања током извођења радње. Пнеуматски лептир вентил се може користити као запорни вентил, или може бити опремљен позиционером вентила за реализацију регулације и контроле медијума у цевоводу.
- Пнеуматски управљани лептир вентил
