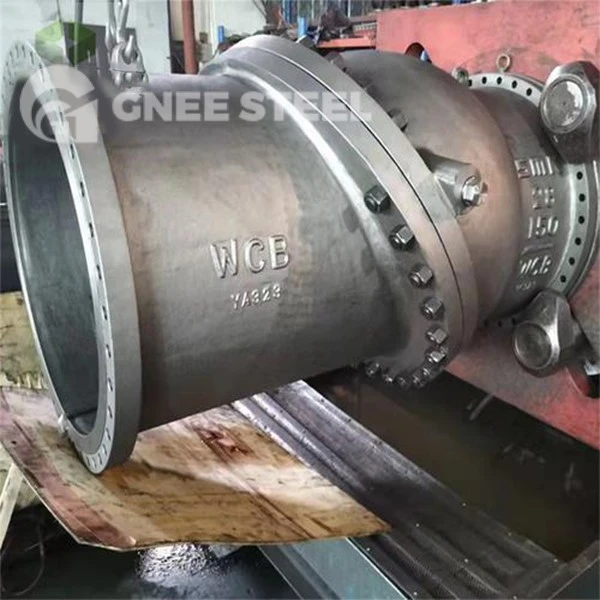

Контролни вентил са нагибним диском од угљеничног челика

Неповратни вентил са диском од угљеничног челика је уобичајено коришћен тип вентила дизајниран за контролу једносмерног протока течности у цевоводима. Име потиче од његовог косог дизајна диска на телу вентила.

Овај вентил се обично састоји од три главне компоненте: тела вентила, диска и вретена вентила. Тело вентила служи као примарна структура са улазним и излазним отвором, омогућавајући течности да уђе кроз улаз, прође кроз механизам којим управља диск- и изађе преко излаза. Диск има нагнути кружни дизајн који се глатко отвара или затвара са смером протока течности. Стабљика вентила функционише као радни механизам, који се обично контролише ручно или аутоматски.

Принцип рада вентила са нагибним диском од угљеничног челика се ослања на слободно клизање диска под притиском течности. Када течност тече у истом смеру као и нагнута површина диска, хидраулички притисак отвара диск, омогућавајући неограничен пролаз кроз тело вентила. Насупрот томе, када течност тече према нагнутој површини, отпор притиска доводи до затварања диска, ефикасно спречавајући повратни ток.

Неповратни вентил, БС1868
Челични вентили, АСМЕ Б16.34
Лицем у лице АСМЕ Б16.10
Крајње прирубнице АСМЕ Б16.5/АСМЕ Б16.47
Сучеоно заваривање завршава АСМЕ Б16.25
Испитивање и тестирање АПИ 598

Материјал: угљенични челик
Распон величина: 2″~36″
Оцена притиска: АСМЕ ЦЛ, 150, 300, 600, 900, 1500, 2500
Температурни опсег: -29 степени ~425 степени

Структурне карактеристике

• ‌Јединствени дизајн нагибног диска‌: Диск је основна компонента, са својим обликом и углом уградње пажљиво пројектованим. Заптивна површина између диска и седишта постиже високу усаглашеност, обезбеђујући ефикасно заптивање када је затворена и спречавајући средње цурење. У поређењу са померањем клапна код традиционалних неповратних вентила, ротационо кретање диска је глатко, смањујући ефекте воденог удара током затварања.
• ‌Механизам уз помоћ опруге{0}‌: Интегрисана опруга игра кључну улогу. Његов преднапон се може подесити у складу са радним условима, обезбеђујући прецизно отварање и затварање диска под различитим брзинама протока и притисцима. Током повратног тока, опруга обезбеђује брзу повратну силу, убрзавајући затварање диска и побољшавајући одзив вентила.
• ‌Компактан структурални распоред‌: Укупан дизајн је просторно{0}}ефикасан, нуди већу флексибилност инсталације у системима цевовода. Ова карактеристика чини неповратни вентил са нагибним диском погодним и за скучене просторе у малим-инсталацијама и за велике индустријске цевоводне мреже, поједностављујући инсталацију и конфигурацију.



На продају вентил са нагибним диском од угљеничног челика



Контактирајте нас заКонтролни вентил са нагибним диском од угљеничног челика:sale@gneetube.com
