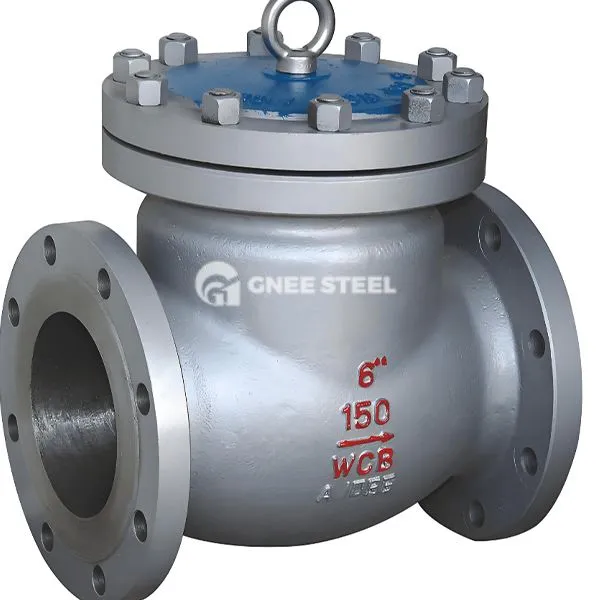

Проверите вентил за провјеру притиска заптивача

ВЕЛИКИ ВЕЛИКИ ВЕСТЕРНИЦА ВЕЛИКИ ЈЕ ВЕЛИКИ који постиже једносмерно искључивање ротирањем диска вентила око осе. Његова језгра је употреба структуре за затезање притиска (као што је метални заптивач или еластични заптивни прстен) за побољшање перформанси заптивања под условима високог притиска кроз средње притисак да би се ефикасно спречило да се ефективно спречи цурење. Погодан је за системе цевовода високог притиска, као што су нафтна и хемијска индустрија како би се спречило средњи повратни ток и смањење ефеката чекића за воду.

Компоненте вентила и компоненте за бртвљење

Материјал вентила: угљени челик (ВЦБ), нехрђајући челик (316/304) или дуплекс челик (2205), погодан за висок притисак (мањи или једнак ПН420) и корозивним медијима.
Структура за затезање самоотежења: метална спирална бртва рања или О-прстен користи се између поклопца вентила и тела вентила. Када се средњи притисак повећа, површински притисак за бртвљење је побољшан да би се постигао нула цурење (брзина цурења мања или једнака 0. 01%).

Дизајн вентила и дизајн вожња

Флап за љуљачке вентила: преклоп вентила у облику диска се окреће око ротирајуће осе, а поједностављени канал смањује отпор протока (30% ~ 50% нижи од врсте подизања), који је погодан за велики пречник (ДН50 ~ ДН1200) Сценариес ниског протока.
Механизам пуфера: Неки модели имају уграђене влагољежне опруге или хидрауличне пуфере како би се смањило утицај затварања вентила и избегавање вибрације цевовода.

Величина: 2 "~ 24" (ДН50ММ-ДН600мм)

Притисак: АНСИ 600ЛБ ~ 3500ЛБ (ПН100 ~ ПН420)

Средње: Ватерски гасни уља ЕЦТ

Температура: -29 степен -550 степен

Тело: А105, легурни челик, ЦФ8

Метода везе: навојни, заваривање за заваривање, прирубница

Стандарди производње: АПИ 6Д, ГБ / Т 12235-2007

Инспекцијски стандарди: АПИ 698, ГБ / Т 12224-2015

Стандарди дужине: АСМЕ Б 16.10, ГБ / Т 12221-2005}

Прирубничке стандарде: ЈБ / Т 74-94, ГБ / Т 9113-2010}

Оцена притиска: АСМЕ Б 16.34, ГБ / Т 12224-2015

Прирубничке стандарде: АСМЕ Б16.5, АСМЕ Б16.47 А, АПИ 605



Проверите вентил за провјеру притиска заптивача



Предности

Поуздан заптивање високог притиска: Дизајн за затезање самотезаријом има боље перформансе за бртвљење под високим притиском (већим од или једнаким ПН160), избегавајући пропуштање вијака традиционалне заптивене прирубнице.
Отпорност на ниски проток и дуг живот: Поједностављено тело вентила смањује губитак притиска (мање или једнак 0. 05мпА), а површина за заптивање легура отпорних на хабање (попут Стеллите Легуре) има живот до 100, 000 отвора и затварања.
Флексибилна инсталација: Подржава хоризонталну, вертикалну или нагнуту уградњу цевовода. Када се инсталира вертикално, смер средњег протока мора бити одоздо према горе.
