Опис производа

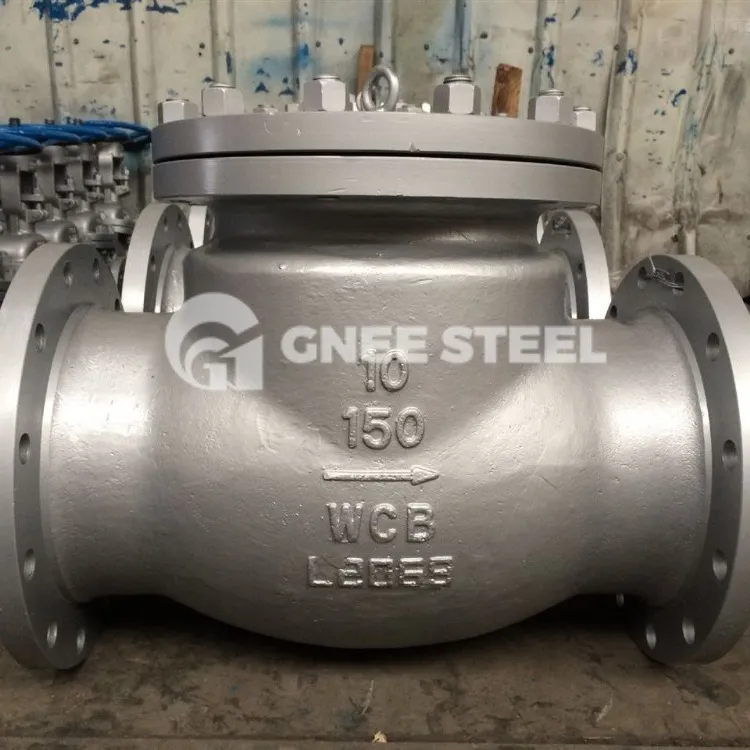

Неповратни вентил од нерђајућег челика је неповратни вентил који користи навој на прирубници спојеној на цевовод као део за отварање и затварање.
Повратни вентил од нерђајућег челика је вентил направљен од материјала од нерђајућег челика, који се углавном користи у системима цевовода за спречавање повратног тока медија. Има карактеристике отпорности на корозију, високе чврстоће и добре перформансе заптивања и широко се користи у инжењерству цевовода у хемијској, нафтној, фармацеутској и другим индустријама. Структурни облици неповратних вентила од нерђајућег челика укључују ротирајућу куглу, подизање, једносмерне и двосмерне, итд., Које се могу одабрати у складу са различитим приликама употребе и средњим карактеристикама.
|
Опсег величина |
1 1/2"-36" ДН40-ДН900 |
| Материјал тела |
ВЦБ, ЛЦБ, ВЦ6, ВЦ5, ЦФ8, ЦФ8М, ВЦ9, ЛЦЦ, ЦФ3, ЦФ3М, МОНЕЛ |
|
Рејтинг притисак |
Класа 150 - Класа 600 ПН{0}}ПН64 |
|
Дисц Материал |
ВЦБ, ЛЦБ, ВЦ6, ВЦ5, ЦФ8, ЦФ8М, ВЦ9, ЛЦЦ, ЦФ3, ЦФ3М, МОНЕЛ |
|
Крај везе |
Прирубница (ФФ, РФ, РЈ, МФМ), БВ, БСПТ, НПТ, СВ |
|
Материјал седишта |
А105, Ф304, Цр13 СС, СС18-8, Мо 2Ти |
|
Струцтуре Стиле |
Пуни прикључак, ОС&И, поклопац са вијцима / поклопац са заптивком под притиском |
|
Материјал стабљике |
/ |
|
Опције актуатора |
/ |
|
Стандард дизајна |
ГБ/Т 12236, БС1868, ГБ/Т12237, АНСИ Б16.34 |
|
Распон температуре |
-29 степен ~425 степени |
|
Стандардно лицем у лице |
АСМЕ Б16.10, ГБ/Т 12221, ГБ/Т 15188.1 |
|
Цоннецтион Стандард |
Бушење прирубнице: АСМЕ Б16.5, АСМЕ Б16.47, ГБ/Т 9113, ЈБ/Т 79 Чеоно заваривање: АСМЕ Б16.25, ГБ/Т 12224 |
|
Тест Стандард |
АСМВ Б16.1, ГБ/Т 12221, АСМЕ 16.10, ГН/Т 15188.1 |
Класификација
Функција неповратног вентила је да дозволи медијуму да тече само у једном смеру и спречи проток у том правцу. Обично овакав вентил ради аутоматски. Под притиском течности која тече у једном правцу, диск вентила се отвара; када течност тече у супротном смеру, притисак флуида и сопствена тежина диска вентила делују на седиште вентила, чиме се прекида проток.
Преклопни закретни неповратни вентил
Закретни неповратни вентил има механизам са шаркама и диск вентила налик вратима који слободно лежи на косој површини седишта. Да би се осигурало да диск вентила сваки пут може да достигне одговарајући положај површине седишта вентила, диск вентила је дизајниран у механизму шарке тако да диск вентила има довољно простора за окретање и чини да диск вентила заиста и свеобухватно контактира вентил седиште. Поклопац вентила може бити у потпуности направљен од метала, или може бити уметнут кожом, гумом или синтетичким слојем на метал, у зависности од захтева перформанси. Када је повратни вентил потпуно отворен, притисак течности је скоро неометан, тако да је пад притиска кроз вентил релативно мали.
Преклопни неповратни вентил за подизање
Диск вентила неповратног вентила за подизање налази се на заптивној површини седишта вентила на телу вентила. Осим што диск вентила може слободно да се диже и пада, остатак овог вентила је као запорни вентил. Притисак течности изазива подизање диска вентила са заптивне површине седишта вентила. Повратни ток медијума узрокује да се диск вентила врати назад на седиште вентила и прекине проток. У зависности од услова употребе, диск вентила може бити потпуно метална конструкција, или може бити уметнут гуменом подлогом или гуменим прстеном на рам диска вентила. Попут зауставног вентила, пролаз течности кроз неповратни вентил за подизање је такође узак, тако да је пад притиска кроз неповратни вентил за подизање већи од оног код закретног неповратног вентила, а проток закретног неповратног вентила је ограничен.
