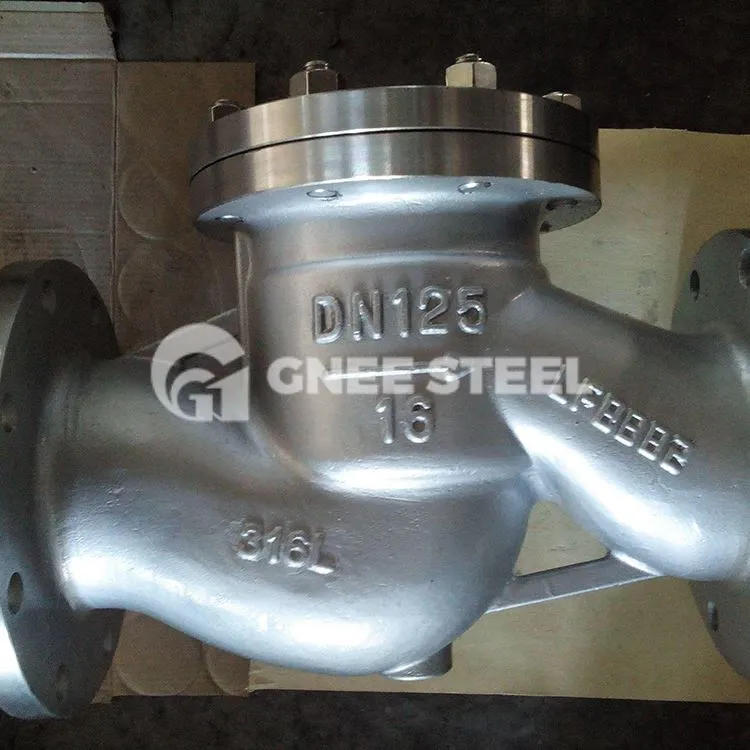

Закретни неповратни вентил се углавном састоји од тела вентила, поклопца вентила, седишта вентила, диска вентила, клацкалице, клина, носача и других делова. Диск вентила ротира око клина који се налази изван седишта вентила. Задњи део диска вентила је фиксно постављен на једном крају клацкалице преко спојног завртња и навртке, а други крај клацкалице је зглобно постављен на зидни држач шупљине тела вентила. Средњи притисак на улазном крају гура диск вентила да се ротира и отвори, а средњи притисак на излазном крају и сопствена тежина диска вентила чине да се диск вентила затвори.
Главна спецификација параметара:
Дизајн и производња: Неповратни вентил од ливеног челика према БС 1868, АСМЕ Б16.34, АПИ 6Д
Инспекција и тестирање: АПИ598, АПИ600 или АПИ 6Д
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
БВ крајња димензија: АСМЕ Б16.25
Лицем у лице и с краја на крај: АСМЕ Б16.10
Оцене притиска и температуре: АСМЕ Б16.34
Димензија дебљине зида: АПИ 600, БС 1868
Палета производа
Материјал кућишта: угљенични челик, нерђајући челик, легирани челик, бронза
Називни пречник: 1/2"~48"(ДН15~ДН1200)
Крајња веза: РФ,РТЈ,БВ
Распон притиска: Класа 150 ~ 2500 (ПН16 ~ ПН420)
Радна температура:-196ºЦ~+560ºЦ
Стандард дизајна
|
Дизајн вентила |
АНСИ,АСМЕ,АПИ,ДИН,ЈИС,БС,ГБ |
|
Крај везе |
Прирубница, чеони завар, утични завар |
|
Тестирање |
АПИ 6Д, АПИ 598 |
Како инсталирати закретни неповратни вентил?
Закретни неповратни вентили се могу инсталирати хоризонтално или вертикално. Пре уградње закретног неповратног вентила, морате се уверити да је стрелица протока у исправном смеру. Ако је постављена вертикално, стрелица протока мора да буде усмерена нагоре како би се омогућило да течност која тече кроз цев тече нагоре и да се избегне гравитација која је повлачи уназад и контаминира довод воде.
Следећи кораци ће вас упутити како да инсталирате повратни вентил:
Корак 1: Погледајте унутра вентил
Уверите се да ништа није заглављено унутар тела вентила. Ако мали предмет уђе у закретни неповратни вентил, то може довести до заглављивања диска, спречавајући сав проток воде.
Корак 2: Гурните диск даље од површине седишта и проверите његов рад да бисте били сигурни да може слободно да се креће.
Корак 3: Уверите се да крајеви прирубница немају неравнине или ивице које би могле спречити правилно заптивање.
Корак 4: Поставите вентил у смеру протока у складу са стрелицом за смер протока, обезбеђујући да постоји прави део цеви 3 пута већи од пречника узводно.
Корак 5: Ако се поставља вертикално, смер протока мора бити нагоре; ако је постављен хоризонтално, поклопац вентила мора бити окренут нагоре.
