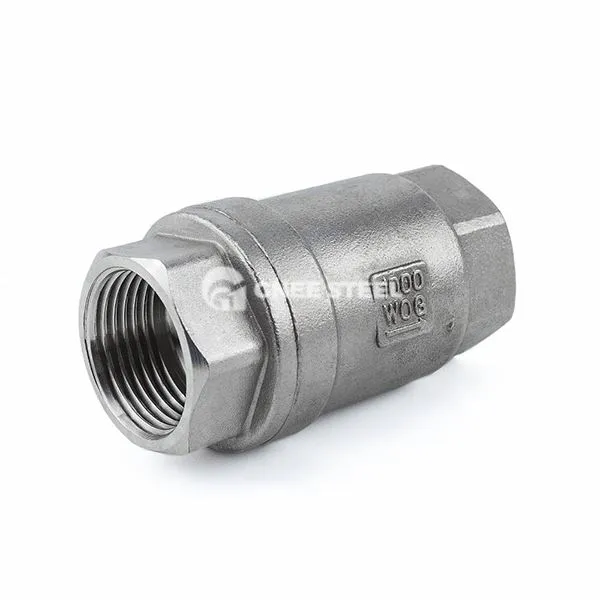

Навојни провјери вентил
Опис
Цхецк вентил са навојем је аутоматски вентил повезан навој. Ослања се на проток самог средства да се отвори и затвори диск вентила, који се користи да спречи да се медијум протјера назад и заштити цевоводну опрему. Њене основне функције укључују:
Једносмјерни контрола протока: само омогућава медијуму да тече у једном правцу, а диск вентила се аутоматски затвара када тече у супротном смеру;
Заштита против повратног тока: Спрјечава преокрет пумпе, рељефнов топовода или контејнерски притисак.
Структурне карактеристике
Метода везе: Долазни и излазни крајеви тела вентила дизајнирани су са унутрашњим навојима (ДН мањим или једнаким или једнаким 50 мм) или спољним нитима, које су погодне за цеви за мале пречнике. Током инсталације је потребна заптивна трака или заптивач;
Материјал вентила: Заједнички материјали укључују ливено гвожђе, карбонски челик, нехрђајући челик (као што је 304 / 316Л). Нехрђајући челик је изабран када је отпорност на корозију висок;
Образац за бртвљење: тврди заптивач (метал на метал) или меког заптивача (еластично седиште вентила), ниво цурења може доћи до нивоа ИВ (тврдог заптивача) или нивоа ВИ (софт заптивача).
Спецификација вентила са навојним вентилом
| Опис | |||
| Назив производа | Навојни провјери вентил | ||
| Мод | H14W-16P | ||
| Номинални пречник (ДН) мм | 1 / 2-3 "(ДН 15- ДН80) | ||
| Радни притисак | 0-1. 6МПА | ||
| Дизајн стандард | Дин .апл.гб | ||
| Облик заптивања | Тип меке бртве | ||
| Вођен режим | Хидраулична снага / водопадника | ||
| Применљиви медији | Вода, уље, гас и корозивна течност | ||
| Применљива температура | (-0 степен -100 степен) | ||
| Материјал | СС316 .СС304. | ||
| Навојни стандард | НПТ / БСПТ / БСП / ДИН | ||
| Крајњи прикључак | Навојни | ||
Навојни провјери вентил
Примена
Индустријски систем цевовода: Спречите средњу повратну протоку након што пумпа заустави, заштитите опрему за тело и погонску опрему;
Помоћни систем високог притиска: пружање надокнаде притиска за цевоводима који могу бити претерани притисак да би се избегла оштећење система;
Компактни уређај: навојни прикључак штеди простор и погодан је за цевовод мерења инструмената или унутрашње цевоводе опреме.
Савјети за избор
Ниво притиска: ПН16 ~ 40 је изабран за конвенционалне услове рада, а за косули челични вентил или карбидни печат потребан је за сценарије високог притиска (као што су Стеам Системс);
Средње карактеристике: нерђајући челик или ПТФЕ-обложени вентили су пожељни за корозивне медије (киселине и алкалис); Љуљачке или еластичне заптивне структуре погодне су за течности које садрже честице;
Образац за повезивање: Интерна прикључак навоја (код 6) је погодна за спољне цеви нити и спољни вентили навоја морају да ојачају заптивни третман.
