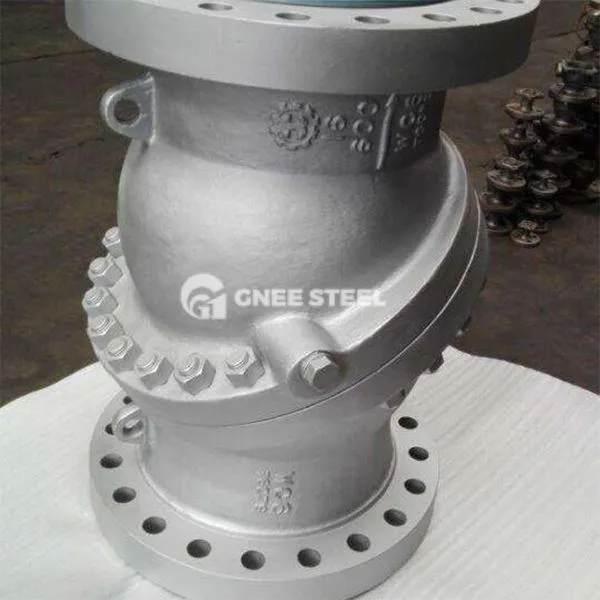

Нагињање вентила за контролу диска

Нагињени диск Провери вентил је провера вентила заснована на двоструком ексцентричном дизајну диска. Може постићи брзо отварање и затварање нагињем и ротирањем диска, избегавајући ефекат удара и воденог чекића традиционалних чекова. Погодан је за услове рада са строгим захтевима за ниски отпор протока, висок заптивни и брзи одговор.

Основне карактеристике:

Затварање без утицаја: диск постепено контактира површину заптивене седиште вентила за уклањање механичког судара и буке током отварања и затварања; Поједностављени проточни канал: Вентури тип Цханнел Дизајн, коефицијент отпорности на низак проток (око 40% нижи од традиционалних чековних вентила), значајан ефекат уштеде енергије; Адаптација са више материјала: Тело вентила се може одабрати од нехрђајућег челика, хастеллои-а итд. Погодно за високе температуре и корозивне медије (као што су паре, хемикалије). Спецификације основне структуре и дизајнери
Кључне компоненте

Тело и диск вентила:
Тело вентила доноси интегрални процес ливења (неки патентирани дизајн интегришу љуску притиска притиска ваздуха да би се побољшала поузданост заптивања);
Диск је двоструко ексцентрична структура лептира, а угао нагиба (као што је 60 степени платни угао равнине) остварује кретање клатна.
Систем за бртвљење:
Метални чврсти печат (волфстен карбидно прскање) или еластично меко заптивање (политетрафлуороетилен облоге), који подржава стандард нулте цурења;
Неки модели су натјерани са споровним изворима и шрафовима пуфера да би се смањиле силе затварања.
Спецификације дизајна

Стандарди: АСМЕ Б16.34 (дизајн), АСМЕ Б16.10 (структурна дужина), АПИ 598 (тест);
Ниво притиска: класа 15 0 ~ 25 0 0 \/ пн2.0 ~ 42.0мпА;
Распон пречника: ДН15 ~ ДН3200.



Нагињање вентила за контролу диска



Предности и поене за избор
Упоређивање предност
Брзина отварања и затварања: Вријеме затварања пролећног модела је мањи или једнак 0. 5 секунди, што је 2 пута брже од вентила за љуљање; Флексибилност инсталације: Подржава хоризонталну, вертикалну и било коју улогу у углу (није потребна додатна подршка).
‌

Поени за избор
Карактеристике медија: Чист течност \/ гас преферира се у метално заптивање; Медији који садрже честице захтева пре-филтер; Подударање притиска: наводни навод на високим притиском (као што је класа 600 и више) захтевају прилагођене коване вентилске тела; Захтеви за контролу: Интелигентни модели са електричним \/ пнеуматским актуаторима могу се одабрати за сценарије регулације протока.
