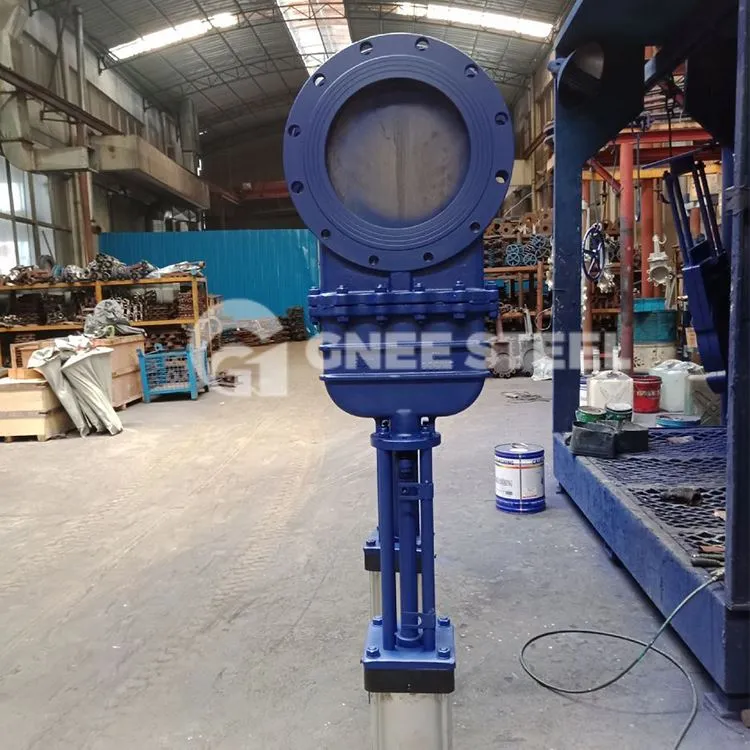

Регулациони ножни вентил има предности једноставне и компактне структуре, разумног дизајна, уштеде лаганог материјала, поузданог заптивања, лаганог и флексибилног рада, мале величине, глатког канала, малог отпора протока, мале тежине, једноставне инсталације и демонтаже итд. Потпуно решава проблем обичних засуна, вентила са равним вратима, глобусних вентила, регулационих вентила, лептир вентила, кугластих вентила и других вентила који обично имају тешке проблеме као што су велика тежина, велики отпор протока, велика површина и потешкоће у инсталацији. Могу да замене опште запорне вентиле и регулационе вентиле и могу се користити при радним притисцима од 1.0МПа-2.5 МПа, радним условима радне температуре -29-650 степени.

Величине ДН 50 - ДН 1800
Димензија лицем у лице према ЕН 558-1 линији 20/16 (ДИН 3202 К1/К3)
Тело ГГ25, ЕН ГЈЛ-250/ГГГ40, ЕН ГЈС-400-15, нерђајући челик 1.4408
Премаз ЕКБ, изнутра и споља
Боја РАЛ 5010
Плоча од нерђајућег челика 1.4301, 1.4571, 1.4462 итд.
Заптивке НБР (ЕПДМ, ФПМ, ПТФЕ, керамичка влакна итд.)
Сертификати ЦЕ-ознака, ФДА одобрење, АТЕКС (зона 0/20), СИЛ

Називни пречник и прикључне димензије:

Номинална притисак (МПа)	Номинални пречник ДН	дужина	Спољни пречник прирубнице	Пречник средишњег круга рупе за вијке	Пречник избочине прикључка	H	N-M	Номинална притисак (МПа)	Номинални пречник ДН	дужина	Спољни пречник прирубнице	Пречник средишњег круга рупе за вијке	Пречник избочине прикључка	H	N-M
0.6	50	50	140	110	90	650	4-M12	1.0	350	90	500	460	428	1300	16-M20
	65	50	160	130	110	680	4-M12		400	100	565	515	482	1500	16-M22
	80	50	185	150	125	700	4-M16		450	120	615	565	532	1700	20-M22
	100	50	205	170	145	750	4-M16		500	130	670	620	585	1800	20-M22
	125	50	235	200	175	780	8-M16		600	130	780	725	685	2100	20-M27
	150	70	260	225	200	860	8-M16		700	160	895	840	800	2300	24-M27
	200	70	315	280	255	920	8-M16		800	160	1010	950	905	2600	24-M30
	250	70	370	335	310	1010	12-M16		900	160	1110	1050	1005	3000	28-M30
	300	80	435	395	362	1200	12-M20		1000	160	1220	1160	1115	3200	28-M30
	350	90	485	445	412	1300	12-M20		1200	200	1450	1380	1325	3500	32-M36
	400	100	535	495	462	1500	16-M20	1.6	50	50	160	125	100	650	4-M16
	450	120	590	550	518	1700	16-M20		65	50	180	145	120	680	4-M16
	500	130	640	600	568	1800	16-M20		80	50	195	160	135	700	8-M16
	600	130	755	705	670	2100	20-M22		100	50	215	180	155	750	8-M16
	600	130	755	705	670	2100	20-M22		125	50	245	210	185	780	8-M16
	700	160	860	810	775	2300	24-M22		150	70	280	240	210	860	8-M20
	800	160	975	920	880	2600	24-M27		200	70	3 35	295	265	920	12-M20
	900	160	1075	1020	980	3000	24-M27		250	70	405	355	320	1010	12-M22
	1000	160	1175	1120	1080	3200	28-M27		300	80	460	410	375	1200	12-M22
	1200	200	1400	1340	1295	3500	32-M30		350	90	520	470	435	1300	16-M22
1.0	50	50	160	125	100	650	4-M16		400	100	580	525	485	1500	16-M27
	65	50	180	145	120	680	4-M16		450	120	640	585	545	1700	20-M27
	80	50	195	160	135	700	4-M16		500	130	705	650	608	1800	20-M30
	100	50	215	180	155	750	8-M16		600	130	840	770	718	2100	20-M36
	125	50	245	210	185	780	8-M16		700	160	910	840	788	2300	24-M36
	150	70	280	240	210	860	8-M20		800	160	1020	950	898	2600	24-M36
	200	70	335	295	265	920	8-M20		900	160	1120	1050	998	3000	28-M36
	250	70	390	350	320	1010	12-M20		1000	160	1255	1170	1110	3200	28-M42
	300	80	440	400	368	1200	12-M20		1200	200	1485	1390	1325	3500	32-M48

Засун типа ножа
