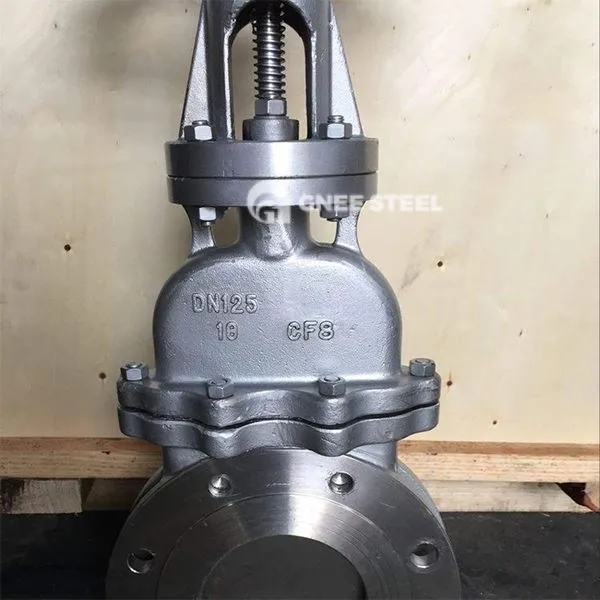

ВЕЛИВЕ БОННЕТ МАЛнет за бртвљење притиска

Вентил за капију под притиском је посебна структура америчког стандардног вентила високог притиска . његова основна карактеристика је употреба средњег притиска да би се побољшао заптивање поклопца поклопца . који се углавном користи за услове високог притиска у наставу 600 и изнад .
Структура:
Под притиском само-заптивачком поклопцу
Усваја коничан заптивачку прстен + структура за компресију . Унутрашњи средњи притисак гура заптивни прстен за ширење према споља, тако да је то виши притисак, чвршће печат;
Замењује традиционални боннет за вијак како би се избегло цурење проузроковано опуштањем стреса вијака под високим притиском .
Еластична капија
На средини капије постоји антуларни утор, који се може мало деформисати на високом температури да надокнади топлотно ширење и спречи заглављење;
Површина заптивене заварене је заварене цементираном карбидом заснованом на кобалту (као што је СТЛ) како би се одолило ерозији и носили .
Двоструки систем за бртвљење
Главни печат: тврдо заптивање између капије и седишта вентила; Горњи бртз: Када је стабљика вентила у потпуности отворена, она формира помоћни печат са поклопцем вентила, омогућавајући да се паковање замени под притиском .
Продужени дизајн стабљике
Простор за ширење високог температура је резервисан, а пречишћавање површине стабљике вентила побољшава отпорност на абразију .



ВЕЛИВЕ БОННЕТ МАЛнет за бртвљење притиска



 Предности
ЗЕЛО СЕАКАГЕ ЗЕРИТИ
Средњи притисак покреће затезање прстена за затезање, а нула цурења се одржава у условима рада у класи 2500 (42МПА); ‌

Отпоран на топлотни шок
Поклопац проширеног вентила + Еластиц Гате дизајн прилагођава се 593 степени озбиљне флуктуације температуре; ‌

Погодно одржавање
Замените паковање под притиском (када је горњи заптивач ефикасан) како би се избегло искључивање система; ‌

Лагани и отпорни на пузање
Ковани челични вентил је 20% лакши од ливеног челика и има јачу отпорност на деформацију на високим температурама .

 Апликације

Суперкритична генерација електричне енергије
Главни парни цевовод (притисак већи од или једнак 26МПА, температура већа од или једнака 566 степени); ‌

Петрохемијска јединица хидрогенације
Улаз и излазне цевоводе хидрогенирања (класа 1500 ~ 2500); ‌

Нуклеарни систем
Цевовод за расхладну течност у примарном кругу (захтеви за сертификацију нуклеарних разреда); ‌

Процес синтезе високог притиска
Уграрни у течност, синтеза метанола и други већа од или једнака реакционим системима 10МПА .
