Заптивна запорна плоча засун вентила са вретеном вентила за линеарно кретање, обично у подизном стубу има трапезни навој, кроз врх вентила на навртку, као и тело вентила на жлебу за вођење, ротационо кретање у линеарно кретање , односно радни момент у радни потисак.
Распон величина: 2″ до 24″
Класа притиска: 600-4500
Стил: Флексибилни дизајн клина и паралелног клизача
Материјали: А216 ВЦБ, ВЦ6, ВЦ9, Ц5, Ц12, Ц12А, ЦФ8М и специјалне легуре
- Карактеристике структуре вентила за заптивање под притиском.
1, употреба канала протока изометријске равне структуре, у великој мери смањује коефицијент отпора протока и губитак енергије, значајно побољшавајући радни век и перформансе вентила.
2, шупљина вентила користећи самонепропусну заптивну структуру под притиском, добре перформансе заптивања.
3, Заптивна површина капије и седишта је направљена од тврде легуре, која је отпорна на хабање, отпорна на високе температуре, отпорна на корозију и има добре перформансе против огреботина.
4, Површина стабла вентила је третирана нитрирањем отпорним на корозију, које има добру отпорност на корозију и својство против огреботина.
5, Структура делова за отварање и затварање може бити дизајнирана у различитим облицима као што су једнострука плоча, двострука плоча, паралелна двострука плоча, итд. Према захтевима корисника.
6, Са електричним уређајем са више окрета, може се постићи даљинско управљање и локални рад.
-
Поклопац заптивке под притиском у односу на дизајн поклопца са завртњима
| Дизајн поклопца заптивке под притиском | Дизајн поклопца са вијцима |
| Потисни прстен је примарна компонента његовог механизма за заптивање и ради заједно са заптивком и одстојним прстеном. | Оптимално заптивање се постиже комбинацијом прирубнице, заптивке и постизањем препорученог нивоа обртног момента при затезању вијака/сворњака прирубнице. |
| Потенцијал за цурење се смањује са повећањем притиска. | Повећање притиска доводи до повећања потенцијала за цурење. |
| Величина вентила није функција његовог пројектованог притиска. | Како се пројектовани притисак повећава, величина вентила се значајно повећава јер прирубница и завртњи морају бити већи да би издржали већи ниво притиска. |

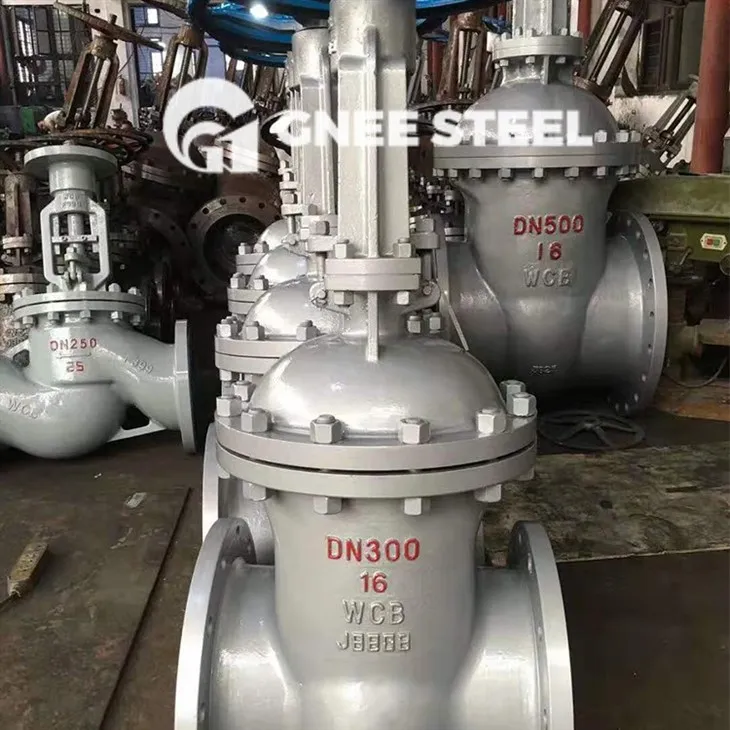

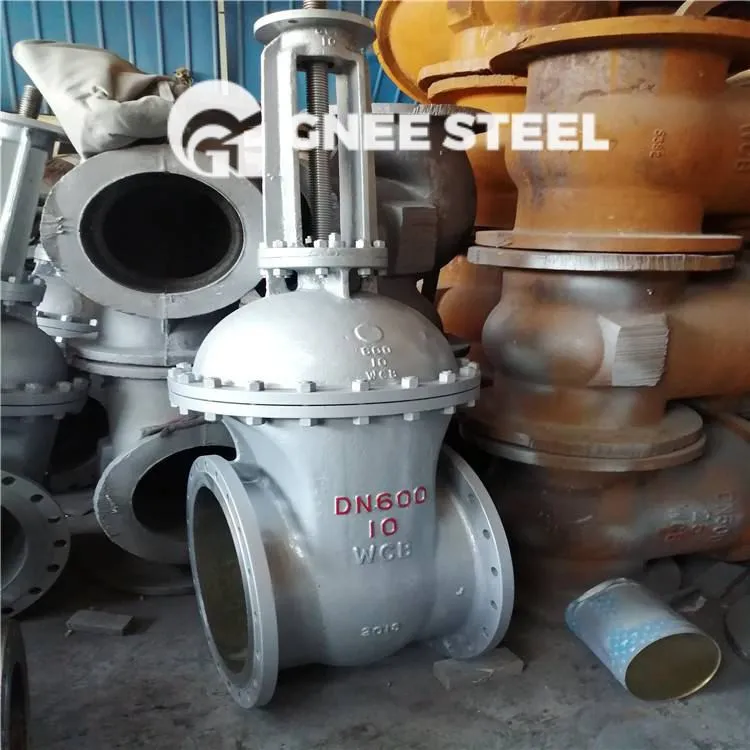

Запорни вентил под притиском
