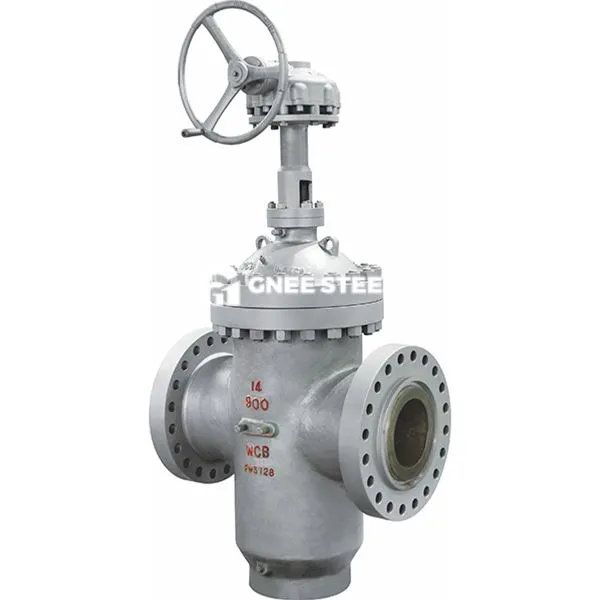

Кроз вентил капије навода

Кроз капију капије је вентил капије са пуним пролазним проточним протоком каналом. Када се отвори капија, потпуно је одвојен од канала течности, формирајући несметани равни проточни канал. Пад притиска је изузетно мали (занемарљив) када течност пролази кроз. Ова врста вентила дизајнирана је за блокирање пуне отворене / пуне затворене течности и није погодна за регулацију протока.

Дизајн канала протока

Структура пуне проврте: унутрашња шупљина тела вентила је у складу са унутрашњим пречником цевовода. Након што се капија подигне на врх шупљине вентила, течност може проћи без опструкције, смањење турбуленције и губитка енергије.
Двосмерно заптивање: Када капија контактира бртвену површину седишта вентила, двосмерни прекид се постиже средњом притиском или механичким прелозимањем, што је погодно за цевоводне системе са напредним или обрнутим протоком.
‌
Кључне компоненте

Боннет веза: Боннет и тело вентила повезани су са прирубницама вијка (као што су АНСИ стандардне прирубнице), што је прикладно за демонтажу и одржавање заптивача или унутрашњих компоненти.
‌
Врста капије:
Јединствена капија у облику клина: Сједиште вентила присиљено је да се притисне угао клина, који је погодан за медиј за чисте медије и ниског притиска.
Паралелна двострука капија: Површина површине за бртвљење надокнађује опруге или механички клинови, а отпорна је на медиј високог притиска и честица.
‌
Предности перформанси
Отпорност на ниски проток: Коефицијент отпорности на протоку у потпуно отвореном стању је само {{0}}. 1 ~ 0.2, који је погодан за цевоводе на даљину или сценари са великим протоком.
Високо заптивање: површина за заптивање је заварена са тврдом легуром (као што је Стеллите), са тврдоћом ХРЦ50 ~ 60, отпорна на ерозију и корозију.

• Доступне величине (номиналне): 2 "/ ДН50 до 24 '' / ДН600

• Радни притисак: 300 пси (21 бар) • Тип седишта: Отпорност на клин

• Завршите: Фусион везан епоксидно премазани унутрашњи и спољни

• Прикључци: пречник прирубнице и дебљине према АНСИ Б16.1 класе 125, ен {3}} пн10 или ен 1092-2 пн16

• Спецификације: Дизајн и димензије у складу су са АВВА Ц515.

• Карактеристике: Претјечене, нехрђајући челични стабљика за лако причвршћивање прекидача на надзорном



Кроз вентил капије навода



Апликације

Петроцхемијска индустрија: улаз и излазни цевоводи реактора у јединицама рафинирања нафте, погодне за уље и гасне медије које садрже сумпорство (наце су потребни МР0175 сертификовани материјали).
Општинско снабдевање и одводњавање: урбане цеви за снабдевање водама и постројења за пречишћавање канализације, користећи дизајн пуног проврта за смањење губитка главе.
Повер Систем: Стеам цевовод за цеви и водовод на котла, отпорна на високу температуру (мању или једнаку 425 степени) и услови под високим притиском (ПН6.4 МПА).

Избор и мере предострожности

Адаптација рада: За средње честице са средњим колимама, паралелна двострука капија + структура тврдог заптивача је пожељна да не би дошло до заглављења.
За сцене високих температура, треба одабрати челик од ливеног челика (ВЦБ) или коване челике (А105), и подударање са високим температурама високих температура (као што је челик за легуре Б7).
Спецификација рада: Забрањено је да дуже време послује у полуокретном стању да спречи велике брзине да би умањило површину за бртвљење.
Окретни обртни момент мора се контролисати у року од мање од или једнака 200 н · м. Препоручује се мењач или електрични актуатор за високе сценарије обртни момент.
