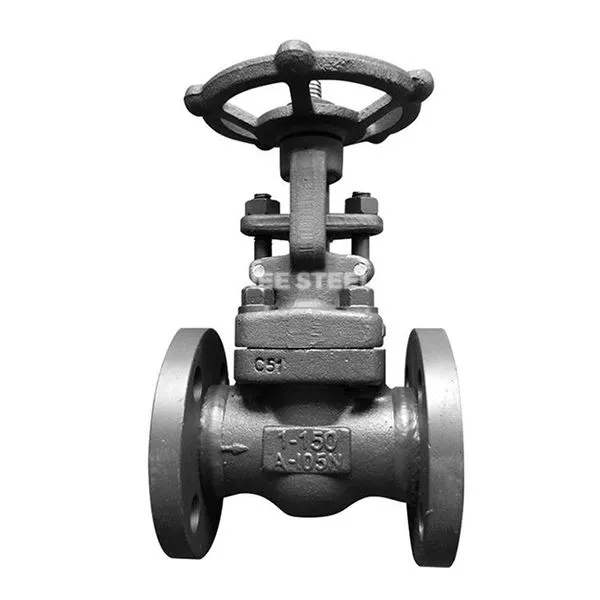

А105 Глобе вентил

А105 Глобе вентил је принудни заптивни вентил од АСТМ А105 кованог челика, који се посебно користи за средње прекид и контролу протока у системима високих температура и високог притиска. Њене основне карактеристике укључују:

Карактеристике материјала: А105 је челични челик са ниским угљеном (слично од 20 угљеничних челика), са високом чврстоћом, високом температуром и отпорношћу на високим притиском и могу да издрже услове рада до 570 степени;
Дизајн за бртвљење: Заптивене површине диска вентила и седиште вентила често су заварене тврдом легуром (попут Стеллите-а), која је отпорна на гори и отпорна на ерозију и постиже двосмерно чврсто заптивање;
Структурни образац: Подржава дизајн целог пречника или смањеног пречника, а омот вентила усваја само-заптивање, навоје или заварену везу да се прилагоди различитим инсталираним сценаријима.

АСТМ А105 \/ А105М: Одређује хемијски састав и механичка својства заборава вентила;
ГБ \/ Т 12228-2006: Кинески стандард прецизира техничке услове окупљања угљен челика.
Дизајн и производни стандарди:
АНСИ Б16.34: Спецификација дизајна високог притиска, покривање класе 150 ~ 2500 нивоа притиска;
АСМЕ Б16.25: Структурне димензије и захтеви за жљевање за заваривање за заваривање;
ЈБ \/ Т 3595: Стандард за прихватање вентила за напајање у домаћем положају

Карактеристике
Отпорност на притисак и температуру:

Распон притиска: Облога класе 150 ~ класа 2500 (ПН16 ~ ПН420), подржавајући сценарије високог притиска 16 ~ 32МПА; ‌

Опсег температуре: -29 степен ~ +570 степен, модели са високим температурама су погодни за паре паре електране. ‌

Оперативна поузданост:

Брзо отварање и затварање: Диск вентила има кратак потез (максимални проток се постиже када се називни пречник отвори на 25% ~ 30%), а време отварања и затварања је кратко; ‌

Дизајн отпоран на ударање: Тежина пригушивања билансира обртни обртни момент како би се спречило ефекат воденог чекића. ‌

Погодност одржавања:

Одржавање на мрежи: преокренута заптивна структура главног тела смањује учесталост одржавања искључивања; ‌

Оптимизација паковања: Дупли паковање рукав се аутоматски прилагођава да би се смањио ризик од цурења.



А105 Глобе вентил



Препоруке за избор

Прилагодљивост радног стања:

Сценариј високог притиска и високих температура: пожељно је класа 1500 или више, а материјал за тело вентила је Цхроме-Молибдени челик (ВЦ6);

Корозивни медији: Површина за бртвљење је заварена са тврдом легуром, а стабљика вентила је направљена од 316 нехрђајућег челика за заштиту од корозије.

Избор начина рада:

Често отварање и затварање: Конфигуришите пнеуматски или електрични актуатор (мора да испуни ниво заштите ИП67);

Ручни рад: ДН мање или једнак 80 вентила може да користи кутију за преношење глиста да би се смањила обртни момент.

Образац за инсталацију:

Сценариј са ограниченим простором: Изаберите Заваривање или компактна прирубничка веза (АНСИ Б16.5);

Чести раставни захтеви: Пожељна је конструкција прикључених прстена (РЈ прирубница)
