АНСИ ГЛОБЕ ВЕНТИЛЕ ОПИС
АНСИ Глобе вентил односи се на присилни запечатљив вентил који је у складу са стандардима дизајна и производње вентила основаним америчким националним институтом за стандарде (АНСИ) и друштво машинских инжењера (АСМЕ). Посебно се користи у индустријским цевоводним системима који морају строго да слиједе амерички стандардни систем. Његове основне спецификације укључују:
Дизајн и тестни стандарди: Одредите капацитет притиска вентила и материјална компатибилност према АНСИ Б16.34 (оцена притиска вентила);
Стандарди везе: Прирубничке димензије Следите АНСИ Б16.5 да би се осигурала компатибилност са системима цевовода.
Основна структура и техничке карактеристике
Вентил телесни материјал и ниво притиска
Материјали укључују лијеће челик, нехрђајући челик (као што је 304 \/ 316Л) итд., Са номиналним опсегом притиска 150ЛБ ~ 2500ЛБ, погодно за високе, средње и ниске услове притиска;
Дискови и седиште вентила и седиште вентила заварени су са карбидом или сличним премазом како би се побољшало отпорност на хабање и отпорност на корозију.
Режим погона
Подржава ручни рад (ручни точак или мењач) и аутоматски погон (електрични \/ пнеуматски актуатор) да удовољи контролним потребама различитих сценарија.
Дизајн протока и дизајн за бртвљење
Усвојити "ниско и високи" смер протока, средњи притисак се користи за помоћ запечаћењу како би се осигурало нулте перформансе цурења под високим притиском.
Спецификација вентила АНСИ Глобе
|
артикал |
вентил |
|
Примена |
Индустријска употреба, вода индустријска употреба, употреба домаћинстава |
|
Величина порта |
ДН 10- ДН1000 |
|
Гаранција |
24 месеца |
|
Место порекла |
Кина |
|
Хенан |
|
|
Моћ |
Ручни, електрични, пнеуматски, хидраулични |
|
Температура медија |
Ниска температура \/ висока температура \/ нормална температура температуре \/ медија |
|
Робна марка |
Гнее |
|
Структура |
Фиксна и флоат кугласти вентил |
|
Медији |
Гас, уље, вода, паре |
|
Прилагођена подршка |
ОЕМ, ОДМ, ОБМ |
|
Време испоруке |
7-15 Дани |
|
Премаз |
Прилагођен |
|
Функција |
Вентил за испуштање, вентил за помоћ, атмосферски вентил, бипасс-вентил |
|
Вентилско тело |
Ковани заваривање |
|
Телесни материјал |
304, 304L, 316L |
|
Стандардни |
АПИ609 ЕН593 БС5155 ЕН1092 ИСО5211 |
|
Порт величине |
Потпуно провртање и смањено провртање |
|
Поља апликација |
Вода, нафта и природни гас |
|
Дизајн и производња |
БС6364, МЕСЦ СПЕ77 \/ 200, ЈБ \/ Т7749 |
|
Ватрогасни дизајн |
АПИ607, АПИ 6ФА |

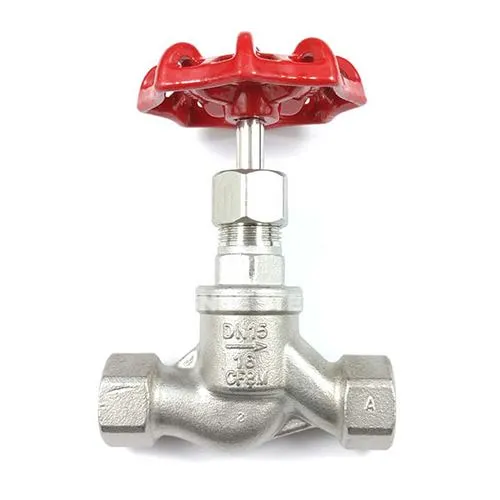

АНСИ Глобе вентил
Одабир и тачке одржавања
Принципи избора
Изаберите материјале према карактеристикама медија (нпр. За течне системе амонијака је потребан ниски челик са ниским температурама, а за корозивне медије је изабрано 316Л нерђајући челик);
Ковани челични вентил Боди + меловода заптивна структура је пожељна за цевоводе високог притиска.
Спецификације одржавања
Редовно проверавајте заптивање вентила (АПИ 598 стандардни тест цурења се препоручује сваких 6 месеци);
Чести сценарији за отварање и затварање захтевају провјеру хабања на конац и подмазивање вентила у времену
