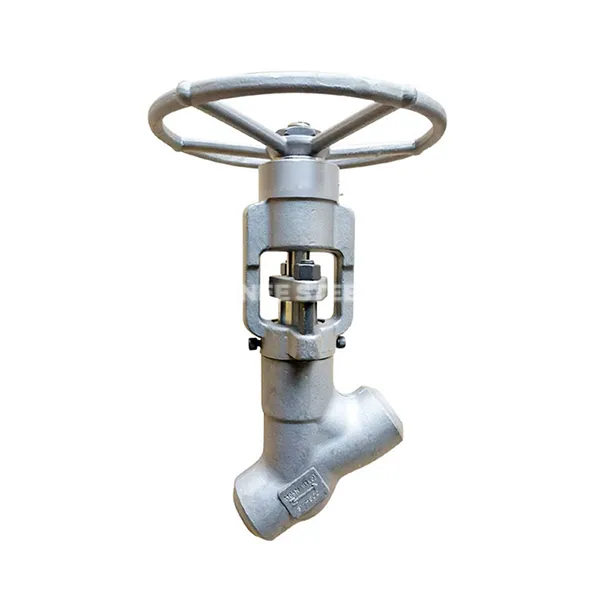

Опис вентила за глобус Боннетлесс Глобе
Глоберни глобус вентил је вентил који елиминише ризик од цурења при повезивању традиционалне боннет структуре . компоненте вентила и заптивене компоненте је дизајнирано као интегрисано целокупно за потребе контроле течности, високим притиском и оштрим условима у призору, као што је погодан за поузданост за бртвљење петрохемијски .
Структура и карактеристике дизајна
Тело интегрисаног вентила:
Тело вентила и компоненте за бртвљење су косификовани или бацали у целини, без независне конструкције поклопца, који у потпуности елиминише ризик од цурења од спољашње прирубнице или навојне везе органа вентила;
Усваја се секундарна структура за гас (као што је Степпед Вентил Сеат) да би се смањила директна ерозија медија на површини за заптивање диска вентила и проширити радни век .
Систем заптивача и пренос:
Површина за бртвљење: дискови вентила и седиште вентила заварени су са тврдом легуром (као што је стелитна легура), са тврдоћом већем или једнаком ХРЦ40, а отпорност на хабање се побољшава за више од 3 пута;
Скупштина СТЕМ-а: Површина нехрђајућег челичног стабљика (као што је 17-4 пХ) је тврда хромирана, а пунило усваја флексибилну графитску или металну структуру намотавања да би се прилагодила високој температури и окружењу високог притиска .
Спецификација вентила за Боннетлесс Глобе
Номинални пречник (ДН) и величина
| Номинални пречник (ДН) | Дужина вентила (мм) | Одговарајући пречник цеви (мм) | Намидати |
|---|---|---|---|
| 15 | 130 | φ20 | Погодно за контролу малог протока |
| 25 | 160 | φ32 | Обично се користи у хемијским инструментима |
| 50 | 230 | φ57 | Главне спецификације средњег напона система |
| 100 | 350 | φ108 | Посебна за велика парна цевовода |
| 200 | 600 | φ219 | Уређивачки модел подударања ултра-високог притиска |
Номинални притисак (ПН) и температурни опсег
| Ниво притиска (ПН) | Применљиви температурни опсег | Типични материјали | Одговарајуће индустријске стандарде |
|---|---|---|---|
| Пн16 | -50 Дипломирао ~ 200 степен | 304 Нерђајући челик | Конвенционална хемијска индустрија, систем за пречишћавање воде |
| Пн25 | -50 Дипломирао ~ 300 степени | 316Л нерђајући челик | Контрола корозивне медије |
| Пн40 | -196 Дипломирао ~ 400 степени | Дуплек Стеел (2205) | Сцене ниске температуре и високог притиска |
| ПН100 | -50 Дипломирао ~ 550 степени | Легура високог температуре (Иннгон 625) | ГЛАВНИ СТЕАМ ГЛАВНИ СТЕАМ ТЕРМИЛА |
Боннетлесс Глобе вентил
Апликације:
Стеам Систем високе температуре и високог притиска:
Брза изолација главног паре на цевовода топлотне електране, издржава услове рада од 540 степени / 25МПА, избегавајући цурење узроковано топлотном деформацијом прирубница традиционалних вентила;
Корозивна контрола медија:
Улаз и излазни вентили реактора петрохемијске хидрогениторне јединице погодни су за средњу корозију под високим притиском од 42МПА и сумпор, а не постоји записник за заптивачњу површину;
Оштре околине нуклеарне индустрије:
Основни изолациони вентил за расхладну течност у нуклеарном острву прошао је Асме ИИИ сертификат нуклеарних разреда Асме ИИИ и задовољава дугорочне захтеве за заптивање поузданости у окружењу зрачења .
Поређење са традиционалним вентилима у глобусу
| Поређење предмета | Боннетлесс Глобе вентил | Конвенционални глобусни вентил (са поклопцем) |
|---|---|---|
| Ризик за бртвљење | Нема спољне тачке цурења (интеграција вентила), брзина цурења мања или једнака 0,001% ДН | Прирубнице / навојне везе су склони цуривању (брзина цурења је око 0,01% ДН) |
| Структурна снага | 6 пута више номиналног капацитета за номинални притисак (нормалан тест температуре) | Конвенционално 4 пута тест притисак (АСМЕ Б16.34 Стандард) |
| Сложеност инсталације | Нема потребе за инсталацијом Цоннет центрира, смањујући време пуштања у рад са више од 30% | Потребно је прецизно калибрирати ставност поклопца поклопца |
| Применљива температура | -196 Дипломирао ~ 650 степени (метални систем за бртвљење) | -29 Дипломирао ~ 550 степени (ограничено Заптивком на насловници вентила) |
