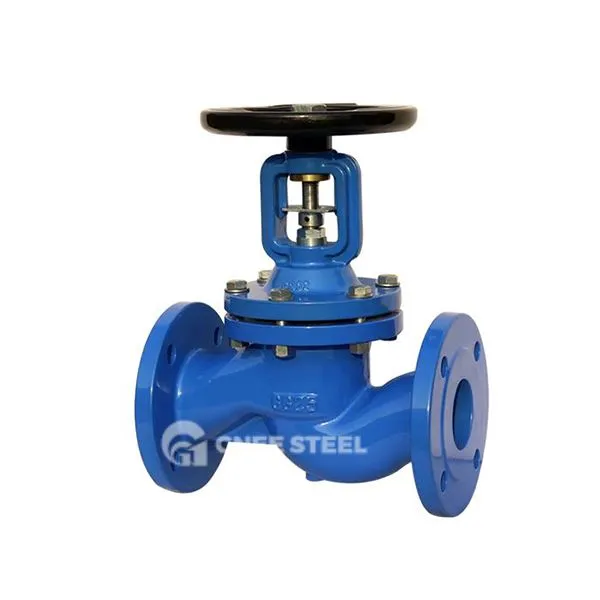

ДИН 3356 Глобе вентил

ДИН 3356 је посебна спецификација глобуса у немачком индустријском стандарду, која је применљива на дизајн, производњу и тестирање вентила. Стандард углавном предвиђа следеће садржаје:

Структурни дизајн: Разјаснити геометријски облик и монтажне захтеве вентила, поклопца вентила, дискове вентила и остале компоненте, укључујући прирубницу, интернету интерфејса интернета и друге типове;
Захтеви за материјалне: Наведите материјал за тело вентила (као што је ГЛАВЕ ГЛАВ ГС-Ц25, ливени челични ВЦБ), заптивање површинског облога материјала (тврди легуре или ПТФЕ) и процес лечења против корозије;
Тест перформанси: Покрива тест јачине љуске, тест за бртвљење (двосмерна непропусност ваздуха) и стандард верификације обртног момента. ‌

Распон пречника: ДН15 ~ ДН500 (или НПС1 \/ 2 ~ НПС20), погодно за различите величине цеви; Ниво притиска:
Тип ниског притиска: ПН16 (класа 150);
Врста средње и високог притиска: ПН16 ~ ПН160 (класа 150 ~ класа 1500); Опсег температуре:
Конвенционални материјали: -29 Дипломирани ~ +350 степен;
Посебни материјали (као што су нехрђајући челик): Може се проширити на +538 степен; Метода везе: прирубница (маинстреам), унутрашња нит (ДН мање од или једнака 65) или заваривање за заваривање.



ДИН 3356 Глобе вентил



Пријава и основна улога
Петрохемијска индустрија:

Функција: Да би се постигло средње притисак средњег пресека у уљном и гасоводима који садржи сумпорство како би се спречило цурење корозивног; ‌

Типични сценарији: улаз и контролу излазне реферијске реакторе, цевовода постројења за пречишћавање природних гаса. ‌

Енергија и снага:

Функција: Регулирање протока паре високе температуре (мање или једнак 350 степени) како би се осигурало сигурно дело котлова и парних турбина; ‌

Фармацеутски производи и храна:

Функција: Модел са 316Л Тело вентила од нехрђајућег челика испуњава хигијенске стандарде и користи се за контролу асептичне течности. ‌

Разлике од других глобуса

Поређење стандардних система: ДИН 3356 вентили: Строго прате немачки индустријски стандарди и нагласите материјална сљедивост (као што је ГС-Ц25 ливено гвожђе); ‌

АПИ 602 вентили: испуњавају захтеве високог притиска америчких стандарда и имају компактнију структуру (дужина вентила АПИ 602 вентила је око 20% краће од ДИН стандарда). ‌ ‌

Дизајн бртве:
ДИН 3356 углавном користи тврде бртве (металне + легурене облоге), који су отпорнији на ерозију честица него меко заптиваче (као што су ПТФЕ заптиваче националног стандарда ГБ \/ Т 12235);
Белловс глобус вентили (као што су дин стандардни деривативни модели) постижу нулу цурење кроз металне мехове, али трошкови су виши од обичних ДИН 3356 вентила.
Применљиви услови рада:
ДИН 3356 Притисак вентила покрива ПН16 ~ ПН160, што је већи од националног стандардног вентила ниског притиска (као што је Горња граница ПН40 ГБ \/ Т 12235);
У поређењу са високом температуром и ограничењем високог притиска америчког стандардног АПИ 602 (538 степени \/ класа 2500), ДИН 3356 се више фокусира на средње и високо притисак опште сценарије.
