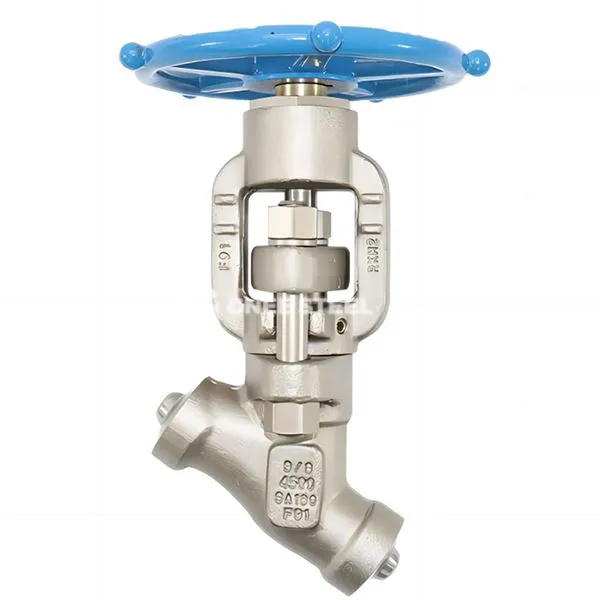

Високо под високим притиском и типа Глобе вентил

Велики притисак Глобе вентил је посебан зауставни вентил који је дизајниран за услове рада високог притиска . тело вентила је и у облику слова И-у облика и медијум је одсечен или регулисан линеарним порастом и падом диска вентила .

Карактеристике
Дизајн отпорности на ниски проток

Проточни канал у облику слова И је близу равне линије, смањујући отпорност на проток за више од 60%, са значајним ефектом уштеде енергије;
Секундарни дизајн површине бацања вентила смањује оштећење ерозије за бртвљење под високим средствима под високим притиском .
Адаптација екстремним радним условима

Отпорност на притисак достиже класу 2500ЛБ (42МПА), а температурна толеранција се креће од -196 степена до 540 степени;
Тело вентила Цхроме-Молибденем челичног вентила (Ф91 / Ф92) одолева ерозији суперкритичке паре у 540 степени .
Заптивач велике поузданости

Интегрално седиште вентила + метални чврсти печат, са сервисним веком више од 100, 000 отварања и затварања;
Структура самоотежења притиска: Што је виши средњи притисак, чвршће печат .
Флексибилна структурна конфигурација

Поклопац вентила може се дизајнирати као навојни, заварени или одвојиви;

Подржати електрични / пнеуматски диск за постизање аутоматске контроле .

Дизајн стандард: Пратите АСМЕ Б16.34 (оцена притиска)
Структурна дужина: Упознајте АСМЕ Б16.10 Компактне спецификације, око 20% краће од националног стандарда
Ниво притиска: покрива класу 150 ~ 2500ЛБ (до 42МПА)
Спецификација за заваривање: Заваривање утичнице (АСМЕ Б16.11) или заваривање Бутт (АСМЕ Б16.25)
Материјал вентила:
Царбон Стеел (А105)
Нерђајући челик (Ф304 / Ф316)
Цхромиум-Молибден Стеел (Ф91 / Ф92)
Површина за бртвљење: Стеллит Царбиде облога (Стеллите 6/21, тврдоћа већа од или једнака ХРЦ55)
Инспекцијски стандард: АПИ 598 Тест цурења (ниво ВИ Зеро цурење)



Високо под високим притиском и типа Глобе вентил



Апликације

• Петрохемикалије

Хидрогенитовање улазне и излазне цевоводе реактора (класа 1500ЛБ +);
Етилен уређај високог притиска (материјал отпоран на сумпор наци МР0175 сертификован) .

• Електрична енергија

Главни парни цевовод са термичким електранама (540 степени / 25МПА);
Систем воде за напајање котла (БЕЛЛОВС ПЛАЋЕЊЕ да спречи цурење) .

• Дубоко хладно и специјални медији

ЛНГ систем за складиштење и транспорт (-196 степен дубоко хладно тело од нехрђајућег челика);
Превоз високе чистоће киселе киселине (ПТФЕ седиште обложених вентила за отпорност на корозију) .

• Нуклеарна енергија и металургија

Помоћни хлађење нуклеарног острва (све-метална ватроотпорна структура);
Гасовод од експлозије пећи (обложен легуром отпорним на хабање да се одупремо у ерозији честица) .
