Зауставни вентил са омотачем је вентил са принудним заптивачем, тако да када је вентил затворен, мора се применити притисак на диск вентила како би се принудила површина заптивања да не цури. Када медијум уђе у вентил испод диска вентила, отпор који радна сила треба да савлада је трење између вретена вентила и заптивке и потисак који се ствара притиском медијума. Сила за затварање вентила је већа од силе за отварање вентила, тако да вентил Пречник вретена мора бити велики, иначе ће се вретено савијати.
Величина порта:ДН15 к ДН 40-ДН150 к ДН250
средњи:Према потребама клијента
Температура:-40-450 степен
| Материјал тела | ВЦБ ЦФ8 ЦФ3 ЦФ8М ЦФ3М или други |
| Крај | Крај са прирубницама, завршени крајеви |
| Режим вожње | Ручни, електрични, хидраулични |
| Притисак | ПН16 ~ 100,150 ЛБ ~ 600 ЛБ |
| Аутоматион Граде | Упутство |
| Врста конекције | Прирубница, заваривање, навој |
| Величина | 1/2 до 24 инча |
Табела величина глобусних вентила
|
Величина |
ДН |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
мм |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
490 |
550 |
|
H |
мм |
250 |
292 |
340 |
348 |
360 |
410 |
440 |
548 |
560 |
625 |
720 |
|
W |
мм |
120 |
140 |
160 |
160 |
160 |
240 |
240 |
280 |
320 |
360 |
360 |
|
G |
Инч |
3/8" |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
Кугласти вентили са омотачем су подељени у три категорије: равни вентили, правоугаони и ДЦ коси зауставни вентили.

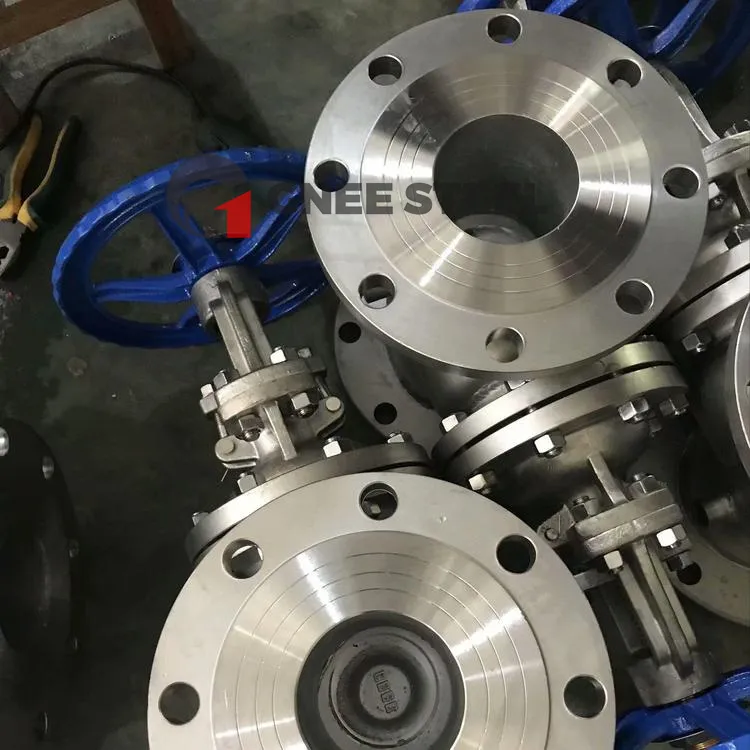

Челични глобусни вентил са омотачем
