Тхепнеуматски мембрански контролни вентилусваја дизајн "еластична дијафрагма + пнеуматски актуатор мембране". Покренут компримованим ваздухом, прима стандардни пнеуматски сигнал од 0,02-0,1МПа, који покреће дијафрагму да деформише и помери језгро вентила, мењајући тако површину попречног пресека канала протока да би регулисао медијум.
Истовремено, дијафрагма потпуно изолује језгро вентила од медијума, спречавајући цурење и контаминацију. Његове основне предности леже у „нултом спољашњем цурење и отпорности на корозију + једноставна структура“: дијафрагма може да издржи већину киселе и алкалне корозије, што је чини погодном за индустрије као што су хемијска, заштита животне средине и фармацеутска обрада која укључује корозивне и лако контаминиране медије, и не захтева електричну енергију.
ГНЕЕ Гроуп је водећи произвођач индустријских вентила, који пружа решења вентила и услуге прилагођавања купцима широм света.Гаранција перформанси вентила – сазнајте више данас!
Пнеуматски мембрански контролни вентил Технички параметри
Дизајн и производња: ГБ/Т 12235, АСМЕ Б16.34, ИЕЦ 60534
Структурна дужина: ГБ/Т 12221, АСМЕ Б16.10
Облици повезивања: ХГ/Т 20592-20605, ГБ/Т 9112-9124, АСМЕ Б16.5
Инспекција и тестирање: ГБ/Т 13927, АПИ 598, ИЕЦ 60534-4
Калибар: 1/2″ ~ 12″ (ДН15 ~ ДН300)
Ниво температуре притиска: АСМЕ Б16.34, ГБ/Т 12224
Режим вожње: Пнеуматски погон
Притисак: ПН6 ~ ПН64
Структурне карактеристике пнеуматског мембранског регулационог вентила
1. Структура мембране: Контролни вентил мембране има структуру дијафрагме, одвајајући тело вентила од актуатора, постижући и заптивање и стабилност. Истовремено, дијафрагма ефикасно спречава корозију и хабање актуатора течним медијумом, побољшавајући трајност вентила.
2. Висока прецизност подешавања: Пнеуматски мембрански контролни вентил нуди високу прецизност подешавања, омогућавајући прецизну контролу течног медијума. Променом притиска гаса, отвор вентила се може прецизно подесити, чиме се постиже прецизна контрола параметара као што су брзина протока и притисак флуида.
3. Лако руковање: Пнеуматски мембрански контролни вентил је једноставан за руковање. Отварање вентила се може подесити контролом притиска компримованог ваздуха или азота. Такође има функцију ручног подешавања, омогућавајући ручни рад када аутоматско подешавање не успе.
4. Добра стабилност: Пнеуматски мембрански контролни вентил показује добру стабилност, одржавајући стабилне перформансе у различитим условима рада. Штавише, вентил има заштиту од преоптерећења, аутоматски затвара вентил у случају преоптерећења како би заштитио опрему од оштећења.
Индекс перформанси пнеуматског мембранског регулационог вентила
| Пројекат | Вредност индекса | Пројекат | Вредност индекса |
|---|---|---|---|
| Основна грешка (%) | Без локатора: ±5.0 | Затвори ваздух – Почетак: ±5,0 | Крај: ±2,5 |
| Са локатором: ±1.0 | Са локатором – Почетак: ±1.0 | Крај: ±1,0 | |
| Повратак (%) | Без локатора: 3.0 | Отворено – Старт: ±2,5 | Крај: ±5,0 |
| Са локатором: 1.0 | Са локатором – Почетак: ±1.0 | Крај: ±1,0 | |
| Мртва зона (%) | Без локатора: 3.0 | Увек одступање тачке (%): ±1.0 | |
| Са локатором: 0.4 | Називна девијација хода (%): ±2.5 | ||
| Дозвољено цурење (л/х) | 1 × 10⁻⁴ × номинални капацитет вентила | ||
Мере предострожности за пнеуматски мембрански контролни вентил
1. Када користите пнеуматске мембранске контролне вентиле, уверите се да је цевовод чист и неометан како бисте спречили да крхотине и загађивачи уђу у вентил и утичу на његов нормалан рад.
2. Током инсталације и употребе, стриктно пратите упутства произвођача за рад и одржавање. Редовно проверавајте вентил и цевовод да ли има цурења и зачепљења и одмах решите све проблеме како бисте обезбедили нормалан рад и продужили његов радни век.
3. Ако се током употребе открију било какве абнормалности, одмах зауставите машину, прегледајте и решите проблем како бисте осигурали сигуран и поуздан рад вентила и продужили његов радни век.

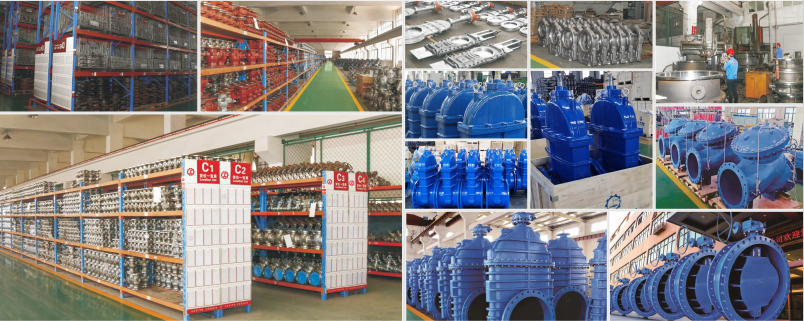

Фабрика пнеуматских мембранских контролних вентила
