Тхепнеуматски лептир вентил{0}}обложен флуорополимеромје аутоматизовани контролни вентил који комбинује пнеуматски актуатор са технологијом флуоропластичне облоге. Посебно је дизајниран за апликације које захтевају високо корозивне медије, брзу реакцију и даљинско управљање. Користи компримовани ваздух да покреће плочу вентила да се окреће, постижући -искључивање или регулацију медија. Широко се користи у аутоматизованој контроли процеса у хемијској, фармацеутској индустрији и индустрији заштите животне средине.
ГНЕЕ Гроуп је водећи произвођач индустријских вентила, који пружа решења вентила и услуге прилагођавања купцима широм света.Б2Б решења за вентиле – поднесите своје захтеве!
Пнеуматски лептир вентил обложен флуором-Технички параметри
Распон величина: ДН40–ДН1000
Опсег притиска: ПН6–ПН16
Крајњи прикључак: Прирубнички или Вафер
Материјал: Угљенични челик/Флуор{0}}обложен
Заптивке: ПТФЕ или ФЕП
Дизајн вентила: лептир вентил са пнеуматским активирањем
Лицем у лице: ИСО 5752
Тестирање и инспекција: стандарди АПИ 598
Погодан медијум: корозивне течности, гасови и хемијски раствори
Пнеуматски лептир вентил обложен флуором-, главни резервни део, листа материјала
| серијски бр. | Парт Наме | сиво ливено гвожђе (З) | угљенични челик (Ц) | нерђајући челик (П) | нерђајући челик (Р) | Нискоугљенични нерђајући челик (ПЛ) | Нискоугљенични нерђајући челик (РЛ) |
|---|---|---|---|---|---|---|---|
| 1 | Горњи и доњи део тела | ХТ250 | ВЦБ | ЦФ8 | ЦФ8М | ЦФ3 | ЦФ3М |
| 2 | Дисц | - | ВЦБ | ЦФ8 | ЦФ8М | ЦФ3 | ЦФ3М |
| 3 | Буттерфли Платес | 1Цр13 | 2Цр13 | 1Цр18Ни9Ти | 1Цр18Ни12Мо2Ти | 00Цр18Ни10 | 00Цр18Ни14Мо2 |
| 4 | Слој облоге / седиште | ПТФЕ (Ф4), ПЦТФЕ (Ф3), ФЕП (Ф46), ПФА (опционо Ф4), ПО (полиолефин) | |||||
| 5 | О-прстен | ФПМ (флуорна гума/витон) | |||||
| 6 | Опружни део (подметач) | Си (силиконска гума) | |||||
| 7 | Подешавање у блоку | 0Цр18Ни9 | 0Цр18Ни9 | 1Цр18Ни9Ти | 1Цр18Ни12Мо2Ти | 00Цр18Ни10 | 00Цр18Ни14Мо2 |
| 8 | Болт | 35 | 35 | 1Цр17Ни2 | 1Цр17Ни2 | 1Цр18Ни9Ти | 1Цр18Ни9Ти |
| 9 | Нут | 45 | 45 | 0Цр18Ни9 | 0Цр18Ни9 | 0Цр18Ни9 | 0Цр18Ни9 |
| 10 | Дршка | ЗЛ 101 (ливена алуминијумска легура) | |||||
Принцип структуре пнеуматског лептир вентила обложеног флуором{0}}
- Пнеуматски актуатор: Покренут компримованим ваздухом, пнеуматски актуатор (као што је тип клипа или зупчаника) претвара ваздушни притисак у механичку енергију, покрећући вретено вентила да се окреће. Погон може да прима струјне сигнале од 4-20мА или сигнале напона 0-10В за даљинско аутоматизовано управљање.
- Флуоропластична облога: Тело вентила, диск и седиште су обложени политетрафлуороетиленом (ПТФЕ), перфлуороетилен пропиленом (ФЕП) или растворљивим политетрафлуороетиленом (ПФА), обично дебљине ≥3 мм, формирајући баријеру отпорну на корозију - за изоловање медијума од металних компоненти.
- Дизајн диска: Диск је кружног облика, ротира се за 90° око осовине вентила да би се отворио и затворио. Структура заптивке централне линије обезбеђује да су диск и седиште концентрични унутар обима од 360°, обезбеђујући двосмерно заптивање. Притисак и проток се могу слободно подесити.
- Систем заптивања: Користећи технологију еластичног заптивања у четири-степене оптерећења, систем користи специјалну прелазну криву на споју између осовине и диска, еластичне О-прстенове и комбинацију металних заптивки како би се обезбедило нулто цурење како изнутра тако и споља. Неки модели су опремљени подесивим еластичним позиционирањем лопте, осигуравајући прецизно позиционирање и једноставну структуру.
Предности перформанси пнеуматског лептир вентила обложеног флуором{0}}
- Јака отпорност на корозију: Флуоропластична облога може издржати екстремно корозивне медије као што су концентрована сумпорна киселина, хлороводонична киселина, флуороводонична киселина, акуа региа, јаке алкалије и органски растварачи. Има широк применљив температурни опсег (ПТФЕ: -20 степени до 150 степени; ПФА: -20 степени до 180 степени).
- Одличне перформансе заптивања: Мекана заптивна (флуорогума + ПТФЕ) структура постиже нулто цурење. Одржава своје заптивне перформансе чак и након више од 50.000 циклуса отварања и затварања под притиском, што га чини погодним за транспорт високе{4}}чистоће и токсичних медија.
- Брзо и лако отварање и затварање: Отварање и затварање се може завршити ротацијом лептир плоче за 90°. Момент отварања и затварања је мали, захтева минималан напор, што га чини посебно погодним за вентиле великог{2}}пречника.
- Прецизна регулација протока: Контролисањем улазног сигнала пнеуматског актуатора, отвор лептирасте плоче може се прецизно подесити, постижући тачну процентуалну регулацију брзине протока медија, задовољавајући потребе контроле напајања хемијског реактора итд.
- Компактан и лаган: Дизајн прикључка типа вафер- штеди простор и смањује тежину за 30% до 50% у поређењу са вентилима са прирубницом, што олакшава инсталацију и одржавање.
- Дуг радни век: флуоропластична облога је отпорна на-старење и хабање-, што резултира ниским трошковима одржавања, 5 до 10 пута већим од металних вентила.
Апликација пнеуматског лептир вентила обложеног флуором{0}
Хемијска индустрија: Користи се за транспорт високо корозивних медија као што су сумпорна киселина, хлороводонична киселина, азотна киселина и натријум хидроксид; широко се примењује у напајању реактора и пребацивању цевовода.
Фармацеутска индустрија: Контролише испоруку фармацеутских раствора, испуњавајући захтеве за чистоћу медија и отпорност на корозију како би се обезбедио квалитет лека.
Индустрија заштите животне средине: Регулише проток течности, притисак и температуру у постројењима за пречишћавање отпадних вода и индустријским циркулационим системима воде како би се обезбедио стабилан рад система.
Енергетска индустрија: Превози и контролише медије у системима за расхладну воду опреме за енергију и системима за хемијску обраду воде како би се спречила корозија и цурење.
Индустрија хране и пића: Превози медије за храну{0}}, испуњавајући хигијенске стандарде и обезбеђујући безбедност производа.

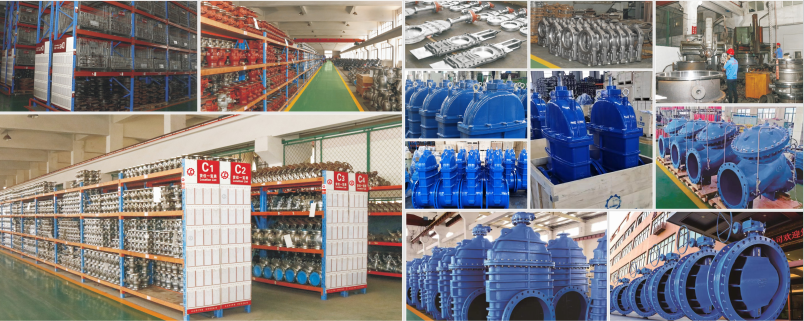

Флуор{0}}Фабрика пнеуматских лептир вентила
