Пнеуматски куглични вентили са прирубницомсу индустријски вентили који комбинују перформансе заптивања кугличних вентила са карактеристикама брзог одзива пнеуматских актуатора. Покренути компримованим ваздухом, омогућавају брзо-искључивање, дистрибуцију или регулацију протока цевоводног медија. Њихове основне предности леже у брзом отварању и затварању, поузданом заптвању и високом степену аутоматизације.ГНЕЕ Гроуп'с пнеуматски куглични вентили са прирубницом се широко користе у петрохемијској, енергетској, воденој, фармацеутској и прехрамбеној индустрији, где постоје строги захтеви за прецизност и безбедност контроле течности.Контактирајте нас за најновије понуде и цртеже.
Структура и принцип рада пнеуматског кугличног вентила са прирубницом
Цоре Цомпонентс
- Сферично тело: Ротирајуће тело са кружним кроз{0}}отвором. Ротацијом од 90 степени постиже се потпуно отварање или потпуно затварање, са минималним отпором протока, погодно за равне-проточне канале.
- Пнеуматски актуатор: Покреће клип или механизам зупчаника помоћу компримованог ваздуха, који заузврат ротира вретено вентила и куглицу. Погони су доступни у верзијама двосмјерног-смјерања (отварање/затварање са -ваздушним погоном) и једноструког-смјерања (повратна опруга) како би задовољили различите услове рада.
- Прирубнички прикључак: Прирубнице се користе на оба краја тела вентила за лако и брзо повезивање са цевоводима, погодне за средње и велике{0}}пројекте и сценарије који захтевају често растављање и монтажу.
- Систем заптивања: Користи ПТФЕ или металне тврде заптивке, у комбинацији са дизајном преднапрезања опруге, обезбеђујући нулто цурење под високим притиском, високом температуром или корозивним медијима.
Принцип рада
- Процес отварања: Пнеуматски актуатор снабдева ваздух у цилиндар, гурајући клип да ротира вретено вентила за 90 степени, поравнавајући пролазну-рупу кугле са цевоводом, омогућавајући проток медија.
- Процес гашења: Извор ваздуха се пребацује у другу комору, клип се креће у супротном смеру, а лопта се ротира за 90 степени да би прекинула медијум. Заптивна површина је изолована од медијума да би се спречила корозија.
- Аутоматска контрола: Може се конфигурисати са електромагнетним вентилима, позиционерима, крајњим прекидачима и другим додацима да би се постигла даљинска контрола, повратна информација о положају и дијагноза кварова, побољшавајући безбедност система.

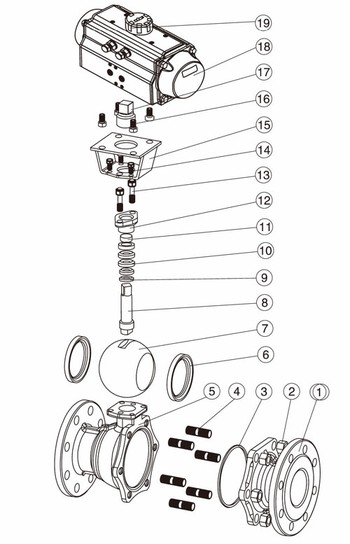

Цртеж пнеуматских кугличних вентила са прирубницом
Спецификација пнеуматских кугличних вентила са прирубницом
- Номинални пречник: 10мм-1000мм и 1/2"-60"
- Номинални притисак: 1.0МПа-16.0МПа/150Лб-1500Лб/10К-160К
- Радна температура: -196 степени -700 степени
- Стандарди: ГБ, ДИН, АПИ, АНСИ, ЈИС, БС, итд.
- Материјал кућишта вентила: угљенични челик, нерђајући челик, легирани челик, ултра-нерђајући челик са ниским садржајем угљеника, легура титанијума, високо{1}}легура никла и легура монела итд.
- Начин активирања: Пнеуматски
Предности пнеуматских кугличних вентила са прирубницом
Брз одговор и ефикасна контрола
Пнеуматски актуатори имају кратко време одзива (обично мање од или једнако 1 секунди), далеко боље од електричних и ручних вентила, што их чини погодним за сценарије који захтевају хитно искључивање-или често прилагођавање.
Висока прецизност регулације протока: Кугласти вентил типа В-, кроз свој дизајн кугличног зареза у облику слова В-, омогућава пропорционалну регулацију медијума, испуњавајући прецизне захтеве контроле.
Поузданост и издржљивост заптивања
Двосмерни дизајн заптивања обезбеђује нулто цурење без обзира на извор притиска медија, у складу са међународним стандардима као што су АПИ 6Д и ИСО 5208.
Ватроотпорна структура: Ватроотпорна заптивна ивица је машински обрађена на унутрашњој страни потпорног прстена седишта вентила. У случају пожара, заптивка-на-метал спречава спољно цурење, у складу са АПИ 607 и АПИ 6ФА спецификацијама.
Анти-статички дизајн: Опруга спроводи електрицитет између лопте, вретена и тела, спречавајући статички електрицитет настао трењем и потенцијалним опасностима.
Прилагодљивост у тешким условима
Отпорност на високе температуре и висок притисак: Материјали тела вентила укључују нерђајући челик (304/316), угљенични челик, итд., Погодни за температуре у распону од -28 степени до 300 степени и оцене притиска од класе 150 до класе 1500.
Отпорност на корозију: Заптивни прстен је направљен од ПТФЕ или легуре отпорне на корозију{0}}, погодне за пренос корозивних медија као што су киселине, алкалије и соли.
Аутоматско растерећење притиска: Када се притисак у шупљини ненормално повећа, седиште вентила се увлачи и одваја од куглице како би се спречило пуцање тела вентила. Аутоматски се ресетује након опоравка притиска.
Лако и економично одржавање
Компактна структура, мала величина, мала тежина и мали захтеви за простором за инсталацију.
Заптивни прстен се може заменити онлајн без растављања тела вентила, смањујући трошкове одржавања застоја.
Дуг радни век: Ниско трење између куглице и заптивне површине, а медиј не еродира директно заптивну површину, што омогућава циклусе одржавања од преко 5 година.
Примене пнеуматских кугличних вентила са прирубницом
Петрохемијска индустрија
Цевоводи за сирову нафту, рафинисану нафту и природни гас: Брзо одсеците медије и спречите цурење.
Реакционе посуде и системи резервоара за складиштење: Прецизно контролишите дозу реактаната како бисте осигурали стабилност процеса.
Сценарији отпорности на експлозију{0}: Пнеуматски актуатори испуњавају Ек д ИИБ Т4 стандарде отпорности на експлозију{2}}, погодни за запаљива и експлозивна окружења.
Електропривреда
Системи напојне воде и паре у котлу: Регулишите проток паре и одржавајте равнотежу притиска у систему.
Третман циркулацијске воде: Контролишите проток воде за хлађење да бисте спречили прегревање опреме.
Поље за пречишћавање воде
Водовод: Регулација протока у филтрирању и дезинфекцији сирове воде.
Пречишћавање отпадних вода: Прецизна контрола транспорта муља и дозирања хемикалија.
Фармацеутска и прехрамбена индустрија
Санитарни дизајн: Тело вентила је полирано до Ра мање од или једнако 0,8 μм, у складу са ГМП и ФДА стандардима како би се избегла контаминација медија.
ЦИП/СИП чишћење: Подржава онлајн чишћење и дезинфекцију, прилагођавајући се захтевима асептичне производње.
Емергинг Фиелдс
Нова енергија: Контрола течности за транспорт сировина за литијумске батерије и системе за складиштење и транспорт енергије водоника.
Полупроводници: Ултра-контрола емисије за гасове и хемикалије високе{1}} чистоће.
Водич за избор кугличног вентила са пнеуматским активирањем
Карактеристике медија
Корозивни медији: Користите материјале за кућиште вентила отпорне- на корозију као што су Хастеллои или легура титанијума.
Медијум за честице: ИзаберитеКугласти вентил типа В-или чврсте{0}}структуре за заптивање ради повећања силе смицања и спречавања зачепљења.
Медиј високог вискозитета: Опремљен грејним омотачем за спречавање очвршћавања медија.
Притисак и температура
Услови високог притиска: Изаберите класу 600 или више оцене притиска; тела вентила су кована за повећану чврстоћу.
Услови ниске температуре (испод -40 степени): Користите нискотемпературни угљенични челик или нерђајући челик са дизајном против ломљивости на хладноћу.
Контролни захтеви
Контрола за укључивање/искључивање: пнеуматски актуатор-двоструког дејства, ниска цена, брз одзив.
Регулација: Погон са једним-радом са позиционером за пропорционалну регулацију протока.
Искључивање у нужди: Опремљен електромагнетним вентилом и акумулатором за аутоматско искључивање у случају нестанка струје или гаса.
Инсталација и одржавање
Ограничења простора: Дајте предност компактном дизајну да бисте смањили отисак инсталације.
Учесталост одржавања: Користите модуларне дизајне за лаку и брзу замену заптивки и актуатора.
ГНЕЕ Гроуп пружа услуге пре{0}продајног саветовања.Контактирајте нас за савет о избору.
