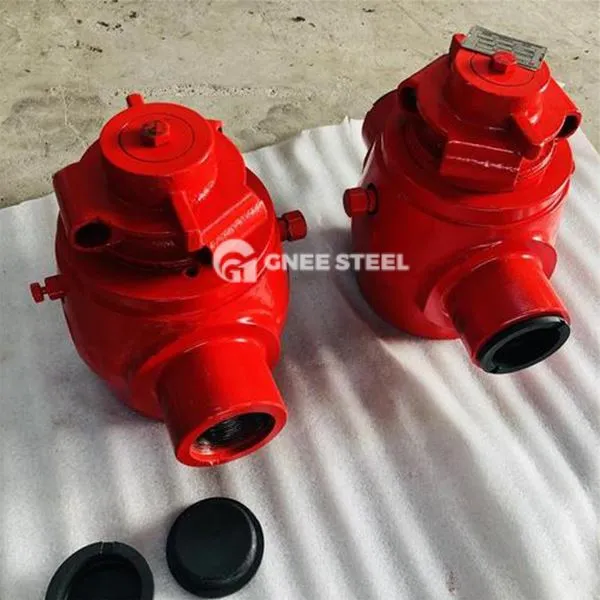

Вентил за утичнице под високим притиском

Вентил за утични притисак је посебан већи или једнак ПН4 . 0МПА (класа 300) изнад услова рада високог притиска ротационог исеченог вентила, чије је језгро за ротирање коночног или цилиндричног тијела за утикач да контролише и искључује се и искључује језгро.

Структурне карактеристике
Дизајн каросерије вентила ојачано
Интегрално ковано челично челично тело / легуре тело (Е . Г . ВЦ6, ЦФ8М), дебљина стијенке порасла је за 30% у поређењу са стандардним телом вентила, капацитета за под притиском до ПН16 . 0МПА (класа 900).
Инвертирани монтирани уравнотежени печат
The plug is installed upside down, and the bottom balance hole introduces medium pressure, which pushes the plug close to the valve seat to form a self-reinforcing seal, and the sealing specific pressure is >6 . 0МПА.
Површина заптивања карбида
Укључите површински суперсонични прскање волфстен карбида (тврдоћа ХРЦ 65+) или никл-фосфорне легуре (ХРЦ 58-60), отпорна на чврсте честице садржане у испирању .
Систем подмазивања уља
Интегрисани канал за убризгавање масти, редовна убризгавање масти за бртвљење за испуњавање заптивача, блокирајући продирање корозивних медија и смањујући обртни момент трења .

• Материјал вентила:

Класа 300 и више морају се ковати угљенични челик (А105) или челични легуре (ВЦ6 / Ф22);
Корозивни медији требају аустенитни нерђајући челик (ЦФ8М / 316Л) .

• Тип заптивања:

Услови високог притиска Обавезни метални чврсти печат (плоча одгусаног карбида / стелитског легура);
Захтеви тврдоће површине веће од или једнаки ХРЦ 58.

• Тип везе:

Прирубница: Примена АНСИБ16.5 стандарда (РФ / РТЈ бртвене површине);
Веза за заваривање за заваривање: Имплементација АНСИБ16 . 25 стандарда (ДН већа или једнака 50 цевовода високог притиска .).

• Софт заптивка модел: Ограничено на класу 300 или ниже, температура -29 дипломира ~ 180 степени (седиште ПТФЕ вентила);
• Тип тврде бртве: Покривање класе пуног притиска, температуру -29 дипломирање ~ 550 степени (седиште вентила за легуре на никлу) .

•

Вентил за утичнице под високим притиском



Апликације

Вађење нафте и гаса
For use in sulphur-containing oil and gas wellhead installations (Class 600) to achieve emergency cut-off at pressures >15 МПА са временом одзива<3 seconds.
Рафинирање нафте и хемијска индустрија
Контрола реактора високог температура и високог притиска у хидрокрекирању (температура 425 степен / притисак ПН 16 . 0 МПа), регулисање протока мешавина водоника-уља.
Цевовод на даљину
Main line cut-off valve (DN600/Class 600), withstand water hammer impact pressure>10МПА, да спречи несреће пукнуће цевовода .
Енергија снаге
Суперкритична јединица Стеам Трап Систем (температура 540 степени), структура тврдог заптивача да бисте избегли паре на пару на високим температурама .

Предности

Адаптабилност екстремног рада
Структура тврдог заптивања отпорна је на високу температуру од 425 степени и висок притисак ПН16 . 0МПА, далеко прелазите границу уобичајеног утикача (ПН2.5МПА / 180 степени).
Нулта безбедност цурења
Метална бртва + пуњење масти за постизање АНСИ Б16 . 104 Класа ВИ нула цурења, погодна за токсично и запаљиве медије (као што су водоник сулфид).
Живот дугог отпора
Tungsten carbide coated plugs in sandy media life>100, 000 Времена отварања и затварања, више од 5 пута више вентила за меке бртве .
Ниски трошкови одржавања
Систем за убризгавање масти може се одржавати на мрежи, нема потребе да се демонтира вентил након што се заптивна порока не носи, надопуњујућа маст за бртвљење може да врати перформансе .
