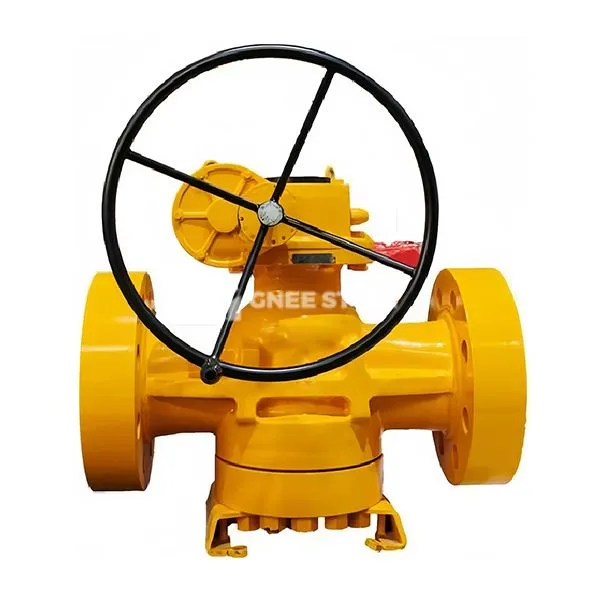

Опис вентила за подмазивање претвараног салда подмазаног притиска
Инвертирани подложен вентил подмазано подлеже вентил који комбинује преокрет основни дизајн вентила са равнотежом притиска + систем подмазивања масти. То постиже низак радни обртни момент, двосмерни нулту пропуштање и отпорност на висок притисак кроз ињекције заптивене масти и структуру рупа за равнотежу. Посебно се користи у оштрим условима рада високог ризика, попут нафте и природног гаса.
Инвертирани језгро вентила: утикач је постављен обрнут, а површина за заптивање вентила и површина конуса су прецизно млевено (храпавост површине мање или једнако РА 0. 8) да би се побољшала поузданост заптивања.
Рупа за равнотежу притиска: рупе за равнотежу и провери вентила постављају се на оба краја утикача да би уравнотежили аксијални потисак средњег притиска на утикач вентила и смањење отпорности на отварање и затварање.
Систем подмазивање масти: уље уље се поставља између површина за бртвљење вентила и заптивање масти (попут високе температуре отпорне на силиконски маст) се редовно убризгава кроз луку за убризгавање масти како би се формирала динамична подмазивање нафте и побољшава ефекат заптивања.
Спецификација вентила за подмазивање подружњеног притиска
| Услови | Спецификација |
|---|---|
| Номинални пречник | НПС ½-36 (ДН15-900) |
| Ниво притиска | Класа 150-2500 (ПН20-420) |
| Применљива температура | -29 Дипломирао ~ 180 степени (конвенционална маст) |
| Ниво цурења | АПИ 598 (Зеро цурење) |
Предности:
Низак радни обртни момент: Дизајн равнотеже притиска смањује обртни момент отварања и затварања за више од 40%, што је погодно за цевоводе високог притиска; Отпорност на хабање и корозију: Површина утикача је нитрична никл-фосфорна легура или суперсонична прскана тврда легура (тврдоћа површине већа од или једнака ХРЦ58), која може да издржи ерозију медијума који садржи честице; Двосмерно заптивање: Маст испуњава бртвене јаз да би се постигла двосмерна непропусност и испуњава строге захтеве за заптивањем природног гасовода.
Апликација и тачке за избор
Примена: хитно искључивање наводних гасовода и система за контролу станица; Регулација притиска и изолација сирове нафте која садржи сумпорство и корозивне медије у петрохемијским путем; Контрола искључивања течности на високим температурама паре или електроенергетских система.
Предлози за избор: Избор материјала: А216 ВЦБ или АЛЛОИ челик се препоручује за тело вентила и утикач је ковани + површина очврснута; Адаптација масти: услови рада са високим температурама (> 180 степени) захтевају масти велике стабилности као што су перфлуорополиетере (ПФПЕ).
Гнее обрнути вентил за подмазивање притиска
