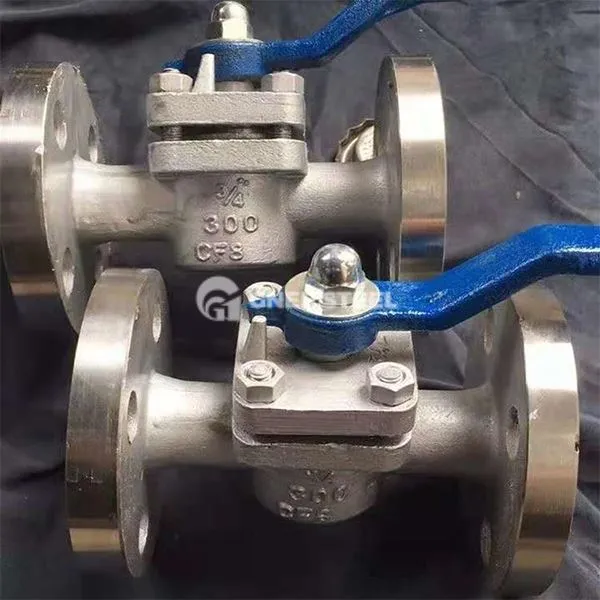

Опис суженог утикача
1. Основна структура и принцип
Дизајн коничног заптивања
Тело утикача и вентила Конусног утикача су прецизно одговарајући конуси, са заједничким конусима од 1: 6 или 1: 7. Проточни канал се може отворити или затворити ротирањем утикача да бисте га уклопили или одвојили из конусне површине рупа тела.
Механизам за подешавање бртве
Под ниским условима притиска, утикач се може притиснути у седиште вентила да би се смањило јаз за цурење; Под високим притиском притисак се дисперзује контакт конусне површине како би се осигурала поузданост печата.
2 Главне врсте
Фиксни конусни утикач
Структура је једноставна, која се састоји само од тела вентила, утикача и матице за причвршћивање. Углу се повлачи затезањем матице за притиску на површину за бртвљење, што је погодно за ниско сценарије притиска.
Није потребно паковање, али висок - прецизна обрада (храпавост површине и конус) је потребна за постизање заптивања.
Паковани конусни утикач
Додајте слој паковања између чепа и тела вентила да бисте побољшали перформансе заптивања и прилагођавате се ширем распону медија.
Типична структура укључује тело вентила, утикач, паковање и жлезду, што је лако радити и имати низак трошкови одржавања.
Спецификација конусног утикача
1. опсег притиска: класа150 ~ 2500 ПН16-420
2 Номинални пречник: НПС 1 / 2-40 "ДН15-1000
3. Каросерија: А105, ЛФ2, Ф304, Ф316, Ф304Л, Ф316Л, Ф51, ВЦБ, ЛЦБ, ВЦЦ, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М, А 890 4 атд.
4. Крајња веза: РФ РТЈ БВ
5. Погонски уређај: полуга, преноса, електрична, пнеуматски, хидраулични уређај, пнеуматски - хидраулични уређај.
Основне функције
Одсеците или повежите течност: брзо отворите и затворите канал протока ротирањем утикача 90 степени. Контрола смера протока: Три - пут или четири - начин да дистрибуирају или пребацују смер протока медија. Предности перформанси
Отпор ниског протока: Равно - кроз дизајн канала протока смањује отпорност на проток медијума. Брзо отварање и затварање: Операција се може завршити ротирањем од 90 степени, са високом ефикасношћу. Ограничења
Ограничење температуре: Обично погодно за средње и ниско-температурно окружење, не препоручују се на парним медијима на високом температуру. Средње ограничење: Медији са превисокосим вискозности могу проузроковати заптивање површинских опструкција.
Гнее конусни утикач
