Дводелни пливајући куглични вентил је посебан тип вентила, његов структурни облик је углавном састављен од два дела, па се назива "дводелним". Главна карактеристика овог вентила је да лопта плута, када је средњи притисак на лопту, лопта може произвести одређени помак и чврсто притиснути на заптивну површину излазног краја, како би се осигурало заптивање излазног краја. .
2 ПЦС плутајућа лопта Спецификација
|
Услуга |
Примена на цевоводима за пренос нафте, природног гаса, воде и хемикалија, заптивање метала на метал се може користити за неки абразивни медијум. |
|
Десигн Боди |
Тело од два дела |
|
Боре |
Смањите проврт или пуни отвор |
|
Боннет Десигн |
Крај уноса |
|
Балл Десигн |
Плутајућа монтирана лопта |
|
ДББ/ДИБ дизајн |
Није применљиво |
|
Величина |
1/2"-8" |
|
Притисак |
150Лб-2500Лб |
|
Пројектна температура |
-46-200 степен |
|
Главни материјали |
ЦС/СС/Дуплек нерђајући челик/Бронза/Инцонел/Челик од легуре титанијума |
|
Тип заптивке седишта |
ПТФЕ/РПТФЕ/најлон/девлон/ПЕЕК/тврдо заптивање |
|
Операција |
Ручни, електрични, пнеуматски, гас преко уља, електро-хидраулични актуатор.(Роторк, Биффи, ДВГ, итд.) |
|
Стандард дизајна |
АПИ608/АПИ6Д/АВВА/БС5351/ИСО17292/ДИН/ГБ/ГХОСТ |
|
Лице у лице |
АСМЕ Б16.10/ АПИ6Д/ДИН |
|
Крајеви |
РФ/РТЈ као АСМЕ Б16.5, БВ до АСМЕ Б16.25, СВ до АСМЕ Б16.11, Навој завршава на АСМЕ Б1.20.1 |
|
Дизајн притиска и температуре |
АСМЕ Б16.34 |
|
Тест стандард |
АПИ6Д/АПИ598, ИСО5208 |
|
Ватра сигурно |
АПИФ6А/АПИ607 |
|
Други |
Антистатички дизајн, дизајн стуба против издувавања, НАЦЕ МР0175/ИСО15156 (ако је применљиво) |

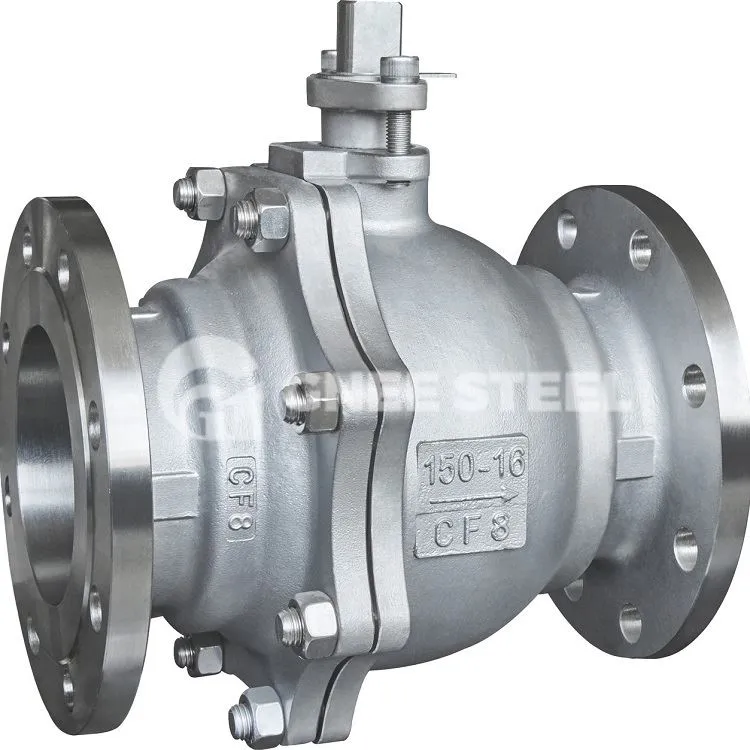

Куглични вентил од 2 комада
Структурне карактеристике дводелног кугличног вентила:
1. отварање и затварање без трења. Ова карактеристика у потпуности решава традиционални вентил јер трење површине заптивке између једне друге утиче на проблем заптивања.
2. конструкција са горњим оптерећењем. Вентил инсталиран у цевоводу може се директно прегледати и одржавати на мрежи, може ефикасно смањити заустављање уређаја, смањити трошкове.
3. Дизајн са једним седиштем. Отклоните проблем да медијум у шупљини вентила утиче на безбедност употребе због абнормалног притиска.
4. Дизајн са малим обртним моментом. Посебан структурални дизајн стабла вентила, само са малим рукохватом вентил се може лако отворити и затворити.
5. структура клинасте заптивке. Вентил се ослања на механичку силу коју обезбеђује вретено вентила, притисак кугличног клина на седиште вентила и заптивање, тако да заптивање вентила није подложно променама диференцијалног притиска цевовода, у различитим радним условима, перформансе заптивања су поуздано загарантоване.
6. Самочистећа структура заптивне површине. Када је лопта нагнута од седишта вентила, течност у цевоводу дуж заптивне површине кугле у униформу од 360 степени, не само да елиминише течност велике брзине на седишту локалног рибања, већ се и испира. заптивну површину акумулације материјала, да би се постигла сврха самочишћења.
