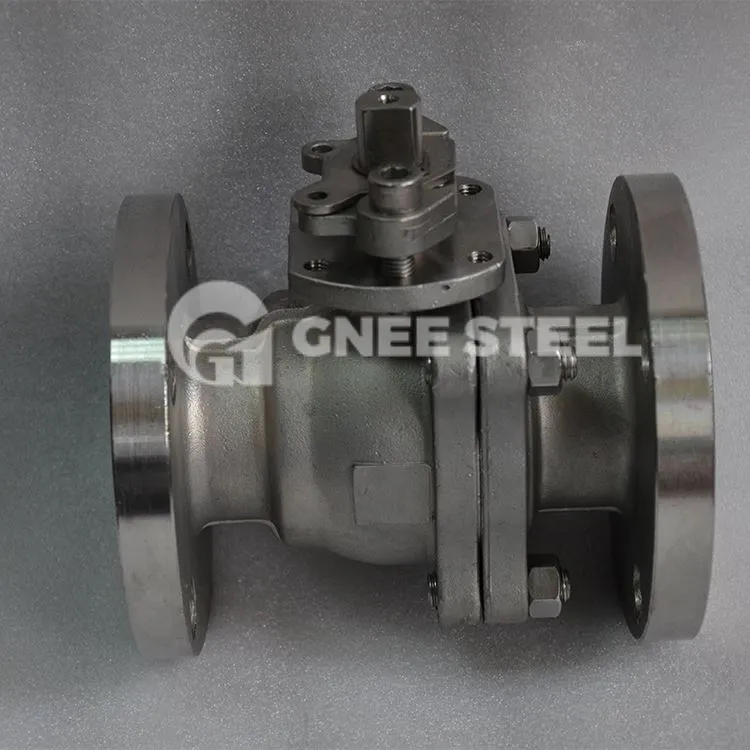

Куглица пливајућег кугличног вентила са навојем може да плута. Под притиском медијума, лопта може произвести одређено померање и притиснути заптивну површину излаза како би се обезбедило заптивање излаза. Плутајући куглични вентил има једноставну структуру и добре перформансе заптивања. Међутим, оптерећење радног медијума које носи лопта се преноси на излазни заптивни прстен. Због тога је неопходно размотрити да ли материјал заптивног прстена може издржати радно оптерећење кугличног медија. Када је изложена ударима високог притиска, лопта може да одступи. Ова структура се углавном користи за кугласте вентиле средњег и ниског притиска.
Спецификација плутајућег кугличног вентила са навојем
Распон величина: од 1/4" -12"
Распон притиска: 150# кроз АНСИ 2500# класу притиска, 800 ВОГ – 6000 ВОГ
Величине порта: Пуни дизајн порта, смањен дизајн порта
Разреди материјала: ливена и кована понуда, А216-ВЦБ, А105Н, А351-ЦФ8М, А182-Ф316 СС, А352-ЛЦЦ, А350ЛФ2, А{{9} }ЛФ6, Ф51 Дуплек, легура 20, Хастелои Ц, други материјали специјалног квалитета
Материјал украса: нерђајући челик С316, друге егзотичне легуре
Стандардни материјал седишта: РТФЕ, ТФМ 1600, доступни су други материјали
Крајње конфигурације: подигнуто лице, РТЈ, навојно, заварено
Оцена паре: 125 ПСИ ВСП
Тело: АСТМ А351 Гр.ЦФ8М, ЦФ8, А105, ВЦБ
Радни притисак: 1000 ПСИ
Опсег температуре: -20 степен Ф (-29 степен )- 450 степен Ф (232 степена)
Стандард теста: АПИ598
Тип са навојем: АНСИ Б 1.20.1 (НПТ), ДИН 259/ДИН 2999, ИС0 228-1
Плутајући куглични вентил
Да би се осигурало заптивање и поузданост плутајућег кугличног вентила током рада, на контактној површини између кугле и седишта вентила треба да постоји довољно висок однос притиска заптивања, али не би требало да прелази дозвољени однос притиска седишта вентила. материјал. Седиште треба да се чврсто уклапа у жлеб, иначе чак и ако седиште вентила има добре перформансе заптивања на кугли, медијум ће цурити дуж крајње површине жлеба. Лопта треба да има исправну геометрију и ниску вредност храпавости површине. Лопта се обично производи према х6 или х7 прецизности, а њена вредност храпавости површине није већа од Р.0.4. Да би се побољшала површинска тврдоћа и отпорност на хабање лопте, површина лопте треба да буде очврснута. Седиште заптивног вентила може бити направљено од пластике, и треба се побринути да чврсто прилеже и да не оштети заптивну површину кугле. Истовремено, материјал треба да има довољну чврстоћу да издржи високе односе притиска заптивања. Политетрафлуороетилен је један од најчешће коришћених материјала за израду седишта вентила.
