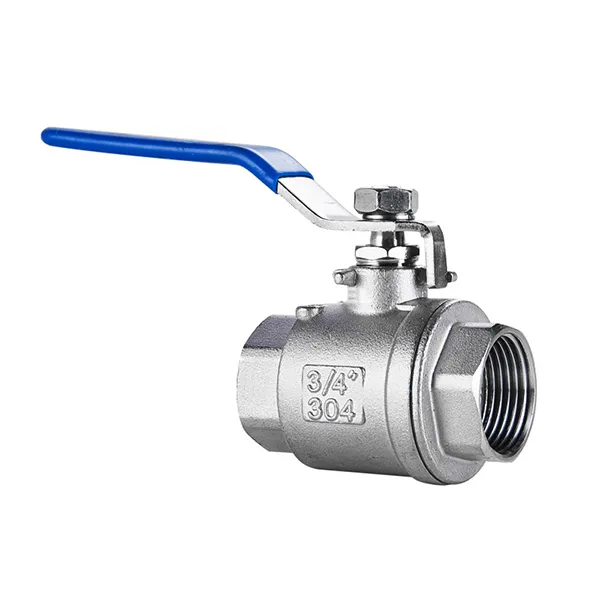

Завршни крај за куглице

Завршни крај за куглице је посебна врста кугличног вентила. Крај тела вентила усваја унутрашњу навоју или спољну структуру нити да се повеже на цевовод. ОН-ОФФ и контрола протока гасовода постигнута су ротирањем лопте (затварање). Његова основна карактеристика је да не захтева заваривање или прирубну везу и погодно је за брзу инсталацију и демонтажу у сценаријима ниског притиска и малих пречника.

Структура и принцип рада
Основна структура

Тело вентила: Главни део је израђен од нерђајућег челика или угљеничног челика, а крај се обрађује у конусну цевну нити (НПТ) или праве цеви (Г), која је погодна за различите стандарде цевовода;
Балл: сферично затварање са кроз рупу која се може у потпуности отворити или у потпуности затворити ротирањем од 90 степени;
Стабљика вентила и ручни точак: обртни момент се преноси кроз стабљика вентила током ручног рада, а електрични модел интегрише актуатор за постизање аутоматске контроле;
Компонента за бртвљење: ПТФЕ или Еластомер заптивни прстен да осигура нула цурења у затвореном стању.
Принцип рада

Када се кроз рупу лопте поравнате са оси цевовода, течност пролази кроз. Након ротирања од 90 степени, кроз рупу је окомито на цевовод, у потпуности блокирајући проток медијума;
Заптивач зависи од хитне силе између лопте и седишта вентила. Неки модели користе средње притисак да побољшају ефекат заптивања (плутајући конструкцију са лоптом).



Завршни крај за куглице



Карактеристике

Једноставан за инсталирање: навојне везе Елиминира кораке заваривања и смањује трошкове изградње; Лагани дизајн: у поређењу са прирубничким куглицама, тежина се смањује за 30% ~ 50%; Поуздано заптивање: брзина цурења мање или једнако ИСО 5208 стандарду нивоа Б нивоа, погодним за воду, уље, гас и друге медије.

Апликације цивилно поље

Систем снабдевања водом домаћинстава (ДН15 ~ ДН25 цевовода), контрола топле и хладне воде на и искључиво; Цевовод за прикључак на гас, помоћу бакреног вентила за вентил + ПТФЕ заптивач, отпорност на топлоту и корозију. Индустријско поље

Цевовод за хемијски пречник (ДН10 ~ ДН50), контрола киселине и алкалног средњег протока; Систем гаса у лабораторијској опреми, спољна веза за лако модуларну модуларну склоп
