Опис кугличног вентила

Електрични куглични вентил је аутоматизовани вентил који покреће лопту да се ротира кроз електрични погон да се одсече, повезује или прилагоди проток цевовода. Његове основне функције укључују даљинско управљање правцем протока средњег, прецизног прилагођавања протока (као што су линеарне карактеристике подешавања вентила В типа) и прилагођавање потребама отварања и затварања различитих радних услова (високог притиска, високе температуре, корозивне медије).

2 Цоре Цомпоситион
Електрични актуатор:
Интегрисани мотор, редукциони уређај и интелигентни систем управљања, сигнал за подршку (као што је 24В ДЦ) или аналогни сигнал (4-20 мА) да би водио стабљика вентила да се ротира.
Неки модели су опремљени сталним магнетним синхроним уређајем за повратне информације и угао за постизање 0. 05 Други брзи одговор и прецизна контрола положаја вентила.
Тело вентила:
Тело вентила: израђена од нерђајућег челика, ливеног челика или пластике, структура је подељена у тип прирубнице, типа за прирубнице или прикључак на навоју, а пречник покрива ДН15 ~ 250 мм.
Балл: Стандардна лопта је дизајн целог пречника (отпорност на течност је близу равне цеви), а В-тип Балл постиже подешавање односа протока кроз посебне слотове.
Компоненте за бртвљење:
ПТФЕ Софт заптивка или метална тврда бртве (као што су заварени седиште вентила за карбиде), распон притиска од вакуума до 6,4МПА, температурна отпорност -30 степен ~ 450 степени.
Патентирана технологија (попут гумене заптивене структуре компресије) може да спречи да се медијум продире у јаз између лопте и кућишта вентила, продужавајући радни век услуга

Спецификација електрично управљане куглицом

Дн	ДН50 ~ 500мм (друга величина порта, наведите приликом наручивања)
Номинални притисак	1. 0 ~ 1.6МПА (други стандард притиска, наведите приликом наручивања)
Телесни материјал	Дуктилни гвожђе (К), ВЦБ (Ц), СС304 (П)
Заптивач материјала	НБР (Кс1), НР (Кс2), ЕПДМ (Кс3), ФПМ (Кс4)
Средња темп.	В1: -20 ~ 80 степени, В2: -20 ~ 150 степени
Режим везе	Прирубница, вафар
Пнеуматски актуатор	ЈЛАТ серија, Серија ЈЛАВ, Серија ЈЛГТ, увезена серија актуатора
Режим акције	Двоструко деловање, једнокреветна дјеловање је обично затворена, једнократно делује нормално
Електрични актуатор	Серија ЈЛА, Серија ЈЛБ, серија Ацтуатора ЛМПортед
Режим управљања	Стандардни тип прекидача, интегрални тип регулације, интегрални тип прекидача, тип теренских аутобуса

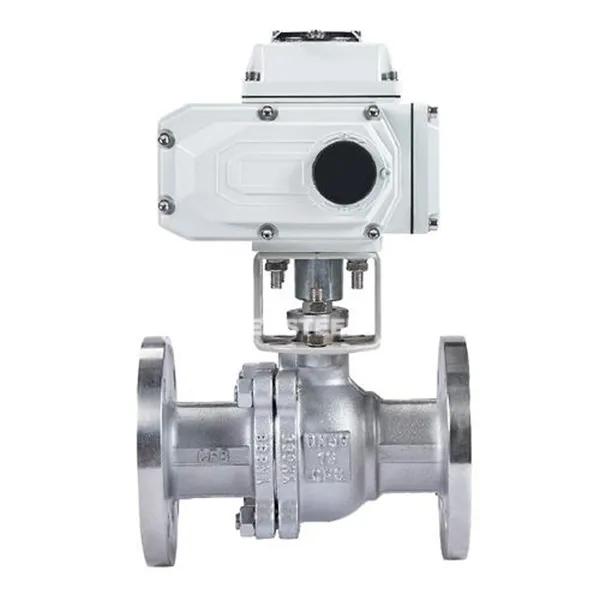

Електрично управљани куглични вентил

Апликације
Хемијска и енергија:
Контрола паре на високом температуру: 450 степени Хард-запечаћени куглични вентили користе се за растопљене соли или реакторски топлотни медијум.
Управљање корозивним медијима: Тела пластичних вентила (као што је ПТФЕ) су погодне за јаке киселине и алкалне системе испоруке.
Третман воде и заштита животне средине:
Прецизна дозирање: В-тип куглични вентили смањују отпад лека кроз линеарну регулацију протока.
Храна и фармација:
Асептична продукција: Огледало полирано вентило и без мртвог угаоног дизајна испуњава ГМП хигијенске стандарде.
Аероспаце:
Лагана и поузданост: минијатурни куглични вентили (пречник мање или једнак ДН15) користе се у гориви или хидрауличким системима и могу да издрже екстремне вибрације и температурне разлике.
