Пнеуматски троструко куглични вентил

Пнеуматски тросмерни куглични вентил је аутоматски вентил који вози језгро вентила да се ротира кроз компримовани ваздух да би се постигао водостај за достизање цевовода средње преусмеравања, ушће или пребацивање смера протока. Према структури канала, може се поделити на:

Л Тип: Користи се за пребацивање два окомита канала за постизање средње дистрибуције протока.
Т Тип: Подржава повезивање три канала или затварање било којег канала, погодан за преусмеравање, ушћу и сценарима пребацивања протока.

Основна структура
Пнеуматски актуатор:
Једно-дјеловање: се ослања на пролеће ресетовање, погодно за аутоматско затварање сценарија када се изгуби ваздух.
Двоструко деловање: ДИИЗЕРНИ ДРЖА ЗЛАТА Погон за спољни извор ваздуха за одржавање положаја вентила.
Притисак возачког ваздуха је 5-7 бар, а додатна опрема као што су гранични прекидачи, позиционирани и соленоидни вентили могу бити опционо опремљени за постизање даљинског управљача.
Тело вентила и језгра лопте:
Материјал вентила: ливени челик, нехрђајући челик (као што је 304/316) или пластике (сценарији отпорни на корозију), распон пречника ДНН 15-300 мм, отпорност на притисак 1. 6-6. 4МПА.
ГЛАВНИ ЦОРЕ ДИЗАЈН:
Л-тип Балл ЦОРЕ само повезује само два вертикална канала, са лаганом структуром и ниском обртном моментом.
Балл Цуал ЦОРЕ користи печат са четири седишта, што може флексибилно да контролише статус везе три канала, али захтева већи обртни момент у вожњи.
Компоненте за бртвљење:
Меко заптивање: Политетрафлуороетилен (ПТФЕ) заптивач, отпоран на температуру -30 степен ~ 180 степени, да би се постигло заптивање без цурења.
Тврди печат: прекривање карбида, отпорна на високу температуру до 250 степени, погодно за паре високог притиска или корозивних медија.

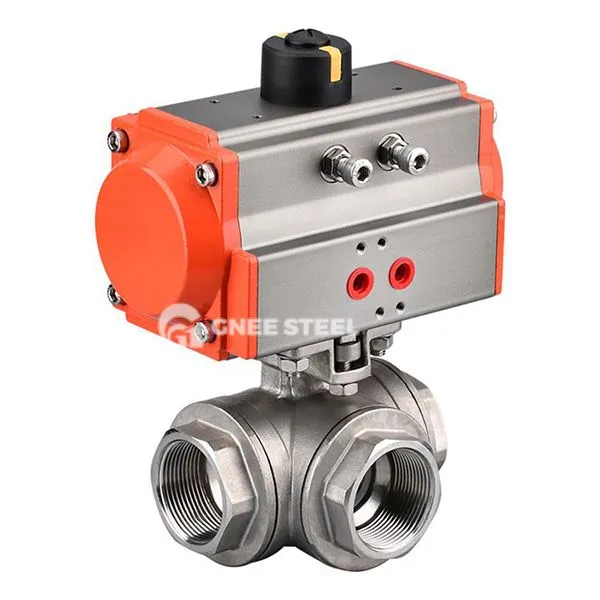

пнеуматски троструко куглични вентил



Предности
Високо заптивање: Четворострана структура за заптивање вентила Еластична заптивача постиже нулу и може да издржи вакуум на 6,4МПА.
Компактна структура: интегрисани дизајн прирубнице или навојне везе смањује захтев за инсталацију простора и не захтева да тело вентила не буде растављен за одржавање.
Широка компатибилност медија: Погодна за корозивне медије као што су гас, течност, паре и јака киселина / алкални, а санитарно полирано тело вентила испуњава храну / фармацеутски асептични стандарди.
Флексибилна контрола: Подржава приручник, пнеуматски или интелигентни позиционер (4-20 МА сигнални унос) више-моде контрола.

Апликације
Хемикалија / нафта:
Диверзија нафте и гаса на високим температурама (као што су у сушћавању Т-вентила) Сировине сировине), сечење паре нафтовода високог притиска.
Заштита животне средине / третман воде:
Прецизно дозирање реагенса и контроле мешања канализације да би се смањило хемијски реагенс отпад.
Храна / Фармација:
Асептична дистрибуција течности како би се избегла преостала загађење медија.
Енергија / ХВАЦ:
Избалансирана регулација врућих и хладних медија у мрежи грејања ради смањења потрошње енергије за 15% -20%.
