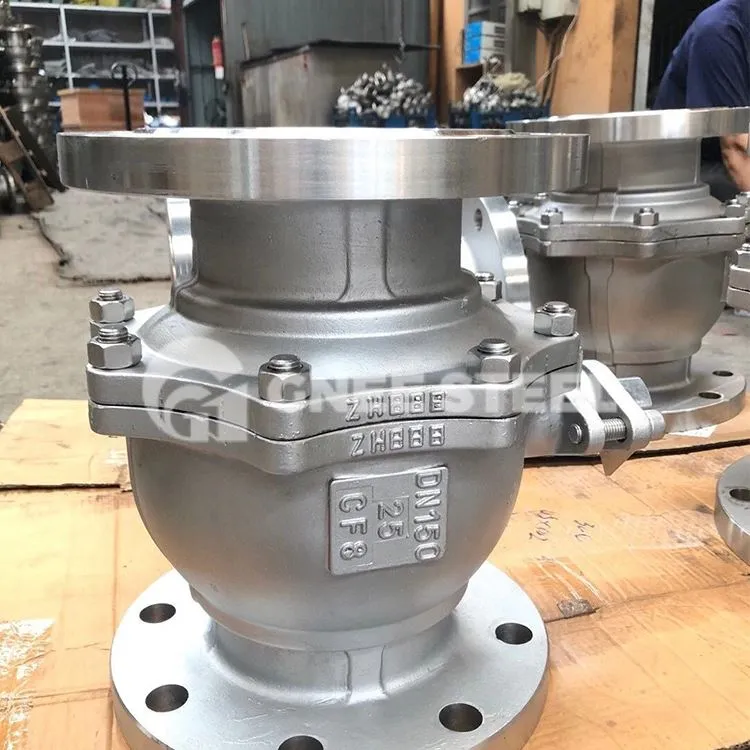

пожарни куглични вентил Опис
Ватробезбедни куглични вентил користи комбинацију пловка, графитне заптивке и седишта од метала до метала како би се обезбедило чврсто затварање док спречава спољно цурење вретена. У нормалним радним условима, кугла вентила лежи на два седишта вентила како би се обезбедило гасно непропусно затварање. Када је вентил изложен температурама изнад границе коју седишта вентила могу да издрже (нпр. +450 степен Ф), седишта вентила ће се деформисати и стиснути. Када су седишта вентила потпуно оштећена, кугла вентила у вентилу ће се чврсто наслонити на крајњи поклопац, стварајући затварање од метала до метала. Заптивка стабла вентила је отпорна на високе температуре, што заједно са анти-издувавањем и антистатичким вретеном вентила додатно ограничава цурење, држећи запаљиве течности одвојене од извора топлоте који би га могли запалити.
Спецификација
| Номинални пречник | ДН80~ДН350,НПС3~НПС14 |
| Номинални притисак | ПН6~ПН40,ЦЛ150-ЦЛ300 |
| Стандард дизајна | БС5351, АПИ6Д, АПИ608, АСМЕ Б16.34 |
| Крај везе |
Прирубнички |
| Материјал тела |
А216 ВЦБ, А217 ВЦ6/ВЦ9, А351 ЦФ8/ ЦФ8М, А352 ЛЦБ/ЛЦЦ, А105, Ф304, Ф316, ЛФ2, Ф11, Ф22 |
| Сеат | ПТФЕ, РПТФЕ, тефлон, најлон, ППЛ, ПЕЕК, Делврон, метал до метала |
| Операција | електрични, пнеуматски, хидраулични, мењач |
| Оператер | електрична, пнеуматска, ручна, полуга, кључ, мењач, хидраулика |
| Радна темп | 0 степен ~250 степени |
Противпожарни вентили
Принцип конструкцијског дизајна ватробезбедног кугличног вентила
- Ватроотпорни кугласти вентил је фиксна лоптаста структура. Горњи крајњи заптивач је главни заптивач и има функцију ДББ. Када је заптивка нетакнута, вентил се може потпуно отворити или потпуно затворити да би се видело да ли постоји цурење у узводном седишту вентила кроз средњи одводни отвор или отвор за одзрачивање. При нормалној употреби, средња шупљина кугличног вентила цевовода није под притиском. У случају пожара, добро дизајнирана ватроотпорна структура седишта вентила може успорити напредовање медија под притиском који улази у средњу шупљину и избећи цурење медија и унутрашње цурење узроковано повећањем притиска у средњој шупљини. Седиште вентила са добрим дизајном ватроотпорне структуре је активна мера да се осигура да кугласти вентил цевовода има безбедне ватроотпорне перформансе.
У дизајну ватроотпорне структуре, дизајн ватроотпорне структуре седишта вентила је кључ. Седиште вентила има добре ватроотпорне перформансе. У случају пожара, може смањити притисак ватросталне конструкције стабла вентила и дизајна ватроотпорне структуре између тела вентила и левог и десног тела.
- Сврха дизајна ватроотпорне структуре седишта вентила је:
(1) Ефикасно обезбедити да у случају пожара, узводни медијум под притиском тече у средњу шупљину тела вентила кроз седиште вентила што је мање могуће, узрокујући унутрашње и спољашње цурење. Осигурати да се пожарни удес неће проширити због вентила пре него што ватрогасци стигну на лице места; по доласку ватрогасаца на лице места, пожар се може брзо угасити и пожарни удес отклонити употребом ватрогасне опреме.
(2) Нека структура производа заиста испуњава захтеве АПИ6Д спецификација. Учините да производ прође тест на пожар и добије сертификат о ватроотпорности.
Дизајн ватроотпорне структуре седишта вентила:
Између металног прстена седишта вентила и тела вентила постављен је графитни ватроотпорни заптивни прстен; између металног прстена седишта вентила и кугле постављена је ватростална метална заптивка.
